光デバイス用ワイヤボンディング

レーザーダイオード（LD）、フォトダイオード（PD）、VCSEL、光トランシーバー、LiDARコンポーネントなどの光デバイスは、安定した光学性能と長期的な信頼性を確保するために、非常に信頼性の高い電気的相互接続を必要とします。利用可能な相互接続技術の中で、 ワイヤボンディング 優れた接合精度、低い接触抵抗、そして大量生産との互換性により、最も広く採用されているソリューションの一つであり続けている。

従来のICパッケージングと比較して、光デバイスのパッケージングでは、接合精度、応力制御、熱管理、信号完全性に関してより厳しい要求が課せられます。適切に制御されたワイヤボンディングプロセスは、電気的性能を向上させるだけでなく、光結合効率の維持とデバイス寿命の延長にも役立ちます。

このガイドでは、光デバイスのワイヤボンディングプロセス全体、推奨機器、および光通信、VCSELモジュール、レーザーダイオード、フォトダイオード、LiDARシステムにおける典型的なアプリケーションについて説明します。

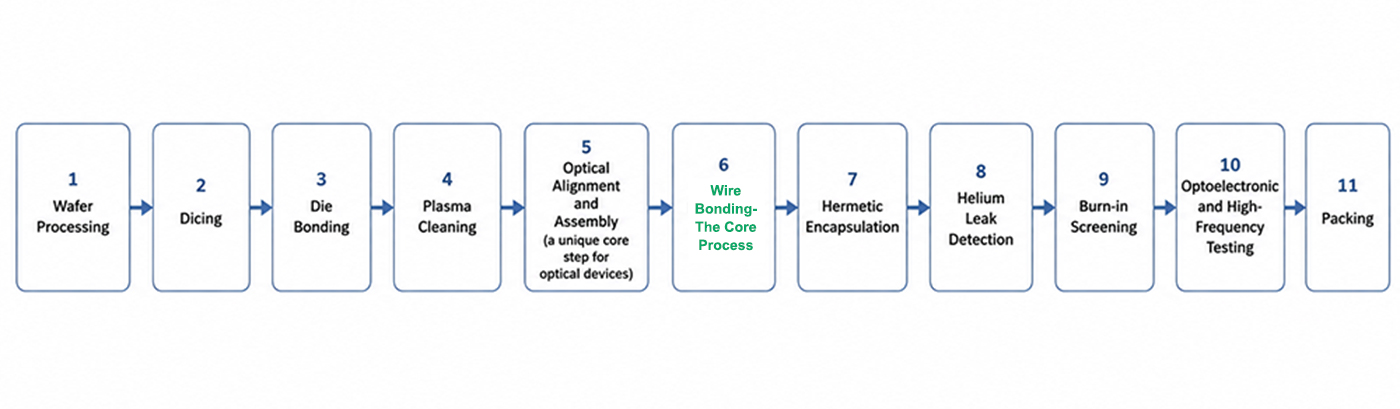

光学デバイスのワイヤボンディングプロセス

ワイヤボンディングは、光デバイスのパッケージングにおいて最も重要な工程の一つであり、電気的性能、信号の完全性、および長期的な信頼性に直接影響を与える。

1. ウェハー加工

光チップは、半導体ウェハ上に製造された後、個々のダイに分離される。

2. さいの目に切る

レーザーステルス加工または薄刃鋸切断を用いて個々のチップを分離し、エッジやファセットの損傷を最小限に抑える。

3. ダイボンディング

チップを基板またはヒートシンクに取り付ける際、高出力レーザーの場合は通常、共晶AuSnはんだ付けを用い、位置決め精度は±1～3µm以内とする。

4. プラズマ洗浄

接着前に、ボンディングパッドの表面を活性化して酸化物や有機残留物を除去する。

5．光学的アライメントと組み立て（光学デバイス特有の重要な工程）

光ファイバーやレンズを能動的または受動的に位置合わせして、結合効率（ナノメートル精度）を最大化する。これは光学パッケージ特有の機能である。

6. ワイヤボンディング – コアプロセス

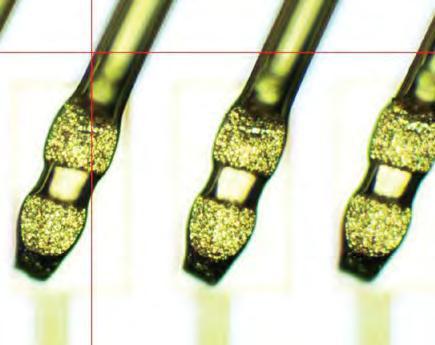

接着方法 レーザーダイオード、VCSEL、高速フォトダイオードの場合、ウェッジボンディングはボールボンディングよりも強く推奨されます。これは、寄生インダクタンスが低く、ループプロファイルが平坦で、繊細な光学面にかかる機械的ストレスが軽減されるためです。これは、高周波信号や狭いTO缶キャビティにとって不可欠です。

ワイヤー材料 金線（純度99.99%以上）は業界標準であり、優れた耐酸化性、安定した接合性、広いプロセスウィンドウを提供します。銅線はより安価で、熱伝導率が26%高く（401 W/m・K）、放熱性に優れていますが、酸化を防ぐために成形ガス（N₂/H₂）が必要であり、より厳密なプロセス制御が求められます。パラジウム被覆銅線は、コストと耐食性のバランスが取れた選択肢です。

重要な結合パラメータ 超音波出力、接合力、および時間の相互作用によって接合品質が決まります。出力または力が不足すると接合が弱くなり、値が大きすぎるとパッドのクレーター形成やチップの損傷を引き起こします。Au/Alパッド上の20～50 µmの金ワイヤの場合、一般的な範囲は出力60～120 mW、力20～50 gf、時間10～30 msですが、デバイスごとに最適化する必要があります。

ループプロファイルとスイープ制御 ループの高さは、インダクタンスを低減し、蓋への短絡を防ぐために最小限に抑える必要がありますが、クリアランスは確保する必要があります。ループ形状（標準、逆、低ループ）は、パッドレイアウトごとに選択されます。封止中は、ワイヤスイープ（横方向の変位）は <短絡を避けるため、スパンの5％を使用します。高度なボンダーは、プログラム可能なマルチキンクループシーケンスを提供します。

品質保証 インラインAOIは、ステッチ形状とループ形状をチェックします。ワイヤ引張試験は、引張破断力を測定します（MIL-STD-883またはGR-468に準拠）。ステッチせん断試験は、界面強度を評価します。インサイチュ超音波モニタリングはリアルタイムのフィードバックを提供し、不良接合部を即座に排除できます。

7. 気密カプセル化

不活性ガス雰囲気下でパッケージを密封する（TO缶の場合は平行シーム、バタフライ型／ボックス型の場合はレーザー溶接）。

8. ヘリウムリーク検知

レーザー機器の必須認証基準である、パッケージの気密性を検証します。

9. バーンインスクリーニング

高温・高出力のバーンイン処理により、初期不良を排除する。

10. 光電子および高周波試験

試験項目には、光出力、閾値電流、波長、応答性、およびSパラメータが含まれます。

11. 梱包

出荷のための最終梱包。

光デバイスのパッケージングにおいて、ワイヤボンディングが重要な理由とは？

小型光チップ向けの高精度接合

光チップのボンディングパッドは非常に小さく、VCSELパッドは95 µm × 157 µmという小型サイズで、ワイヤ径はわずか20～25 µmです。ワイヤボンディングはミクロンレベルの位置決め精度を実現し、光チップの厳しい位置決め要件を満たします。光電子チップはボンディング応力に非常に敏感であるため、金ボールボンディングまたは精密ウェッジボンディングがほぼ普遍的に採用されています。

安定した電気的性能と低い接触抵抗

ワイヤボンディングは、超音波エネルギーと力によって界面で塑性変形を起こし、冶金的な結合を形成する。この固体結合により、極めて低い接触抵抗が得られ、高周波信号の高忠実度伝送が保証される。光通信機器においては、寄生インダクタンスの低減が特に重要となる。

柔軟な適応性を実現するため、複数の配線材料に対応しています。

ワイヤボンディング技術は、金、銅、アルミニウムのワイヤに対応しています。

金線優れた化学的安定性と耐酸化性を備え、光デバイスのパッケージングに最適な材料です。金ワイヤボンディングは、VCSELをはじめとするハイエンドデバイスにおいて、お客様の仕様を上回る卓越した性能を発揮します。金の純度は99.99%以上が必要です。

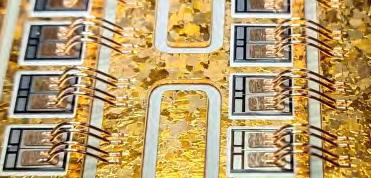

銅線銅の熱伝導率は401 W/(m·K)で、金よりも26%高く、放熱性に優れています。コストは金線のわずか10～30%です。ただし、銅は酸化しやすく、加工条件の許容範囲が狭くなります。酸化は、接合時に窒素/水素形成ガスを導入することで軽減できます。
パラジウムメッキ銅線 銅のコスト優位性と金の耐酸化性を兼ね備えているため、光電子パッケージング分野でますます注目を集めている。

大量生産に適しています

ワイヤボンディングは、成熟した自動化装置と確立されたプロセスによって大きなメリットが得られます。ボンディング不良率は25ppm以下、ボンディングパッドピッチは20µmまで小さくすることが可能で、光デバイスの量産ニーズに対応します。VCSELアレイなどのマルチチャネルデバイスでは、マルチワイヤ並列ボンディングがサポートされています。

推奨機器

装置	目的	主な仕様
自動ワイヤーボンダー	精密な電気相互接続	ナノメートル-水平位置決め、拘束されたサポートキャビティ手術、ウェッジ-ボンドモード
共晶ダイボンダー	高い-精密チップ配置	配置許容誤差 ±1～3 µm
プラズマクリーナー	ボンドパッドの表面活性化	酸化物や有機残留物を除去します
自動光学検査（AOI）システム	債券品質検査	ステッチの形状とワイヤーループの形状を検査します
ボールせん断試験機／ワイヤー引張試験機	接着強度検証	接着の信頼性を評価する

代表的な用途

光トランシーバー – 高速モジュール向けCOB（チップオンボード）集積における高密度マルチチャネルワイヤボンディング
レーザーダイオード ― バタフライパッケージに収められた高出力・長距離光通信デバイス。複数の信号線、温度制御線、電源線のボンディングが必要。
フォトダイオード – ウェッジボンディング接続を備えたTO缶パッケージ
VCSELモジュール – レンズアライメントとマルチチャネル並列ワイヤボンディングを必要とするLiDARおよび3Dセンシングアプリケーション。VCSELトップコンタクトの相互接続には、金ワイヤボンディングが推奨される。
LiDARコンポーネント – 128チャンネル光フェーズドアレイ（OPA）などの複雑なデバイス向け電気ワイヤボンディング
赤外線センサーおよび検出器 接着強度の一貫性が非常に高いことが求められる

光学機器用ワイヤーボンダーの選び方

デバイス	推奨機種	アイテム
VCSEL	自動ウェッジワイヤーボンダー	HY-WB900
レーザーダイオード	精密ウェッジボンダー	HY-WBH790
フォトダイオード	ボール/ウェッジ式ワイヤボンダー	HY-LS3000
光トランシーバー	高速自動ワイヤボンダー	HY-WB700P
LiDARモジュール	マルチチャンネルワイヤボンダー	HY-HW3850

Hyrnusを選ぶ理由

17年以上の経験
カスタマイズされたソリューション
グローバルテクニカルサポート
50名以上の研究開発および技術エンジニア
40以上の国と地域でサービスを提供
200件以上のプロジェクトを納品

光学デバイスのパッケージングに関する包括的なソリューションをお探しですか？

光デバイスのワイヤボンディングパッケージングは、精密なダイアタッチ、光学アライメント、ウェッジボンディング、気密封止といった複数のコアプロセスから構成され、それぞれに専門的な装置とプロセスに関する高度な知識が求められます。Hyrnusチームは、装置選定、プロセス最適化、生産サポートなど、光電子産業向けの包括的なソリューションを提供することに尽力しています。

当社のエンジニアリングチームにお問い合わせください

よくある質問

光デバイスのパッケージングにおいて、ワイヤボンディングが使用される理由は？

ワイヤボンディングは、信頼性の高い低抵抗の電気的相互接続を実現するだけでなく、成熟したプロセス、高度に自動化された装置、そして大量生産への適性といった利点も備えています。VCSELなどの温度に敏感なデバイスの場合、ワイヤボンディングは低温で実施でき、光電子特性を劣化させることなく処理が可能です。

光デバイスのワイヤボンディングに銅線を使用することは可能ですか？

はい。銅線はコストが低く熱伝導率に優れていますが、酸化しやすく、プロセスウィンドウが狭いという欠点があります。光学デバイスのパッケージングにおいては、金線が依然として最も信頼性の高い選択肢です。ワイヤ材料の選択は、パッケージ設計、プロセス要件、および信頼性目標に基づいて評価する必要があります。

光デバイスのワイヤボンディングは、標準的なICのワイヤボンディングとどのように異なるのですか？

主な違いは以下のとおりです。

（１）光デバイスは、寄生インダクタンスを低減するために、ボールボンディングではなくウェッジボンディングをほぼ例外なく使用する。

（２）光学面への損傷を避けるため、接合応力をより厳密に制御する必要がある。

（３）半導体材料を保護するためには低温接合が必要である。

（４）ループの高さは、蓋やハウジングとの接触を防ぐために厳密に管理する必要があります。

ワイヤボンディングの信頼性をどのように確保できるのか？

信頼性は以下を通じて管理されるべきである。

（１）プロセスパラメータの最適化 ― 超音波出力、接着力、接着時間

（２）ボンドパッド表面を清潔に保ち、金属化を良好に維持する。

（３）ループの高さと形状を厳密に管理し、短絡やパッケージとの接触を避ける。

（４）ボールせん断／ワイヤ引張試験およびバーンインスクリーニングによる検証。研究によると、ボンディングワイヤの高さ、直径、曲率がボンディング応力に大きく影響する。
