2025年世界の半導体材料市場：規模、成長率、主要トレンド

June 30, 2026

主なポイント

世界の半導体材料売上高は2025年に732億ドルに達し、前年比6.8%増となる見込みだ。
包装材料の売上は9.3%増加し、ウェハー製造材料の5.4%増を上回った。
台湾、中国本土、韓国を合わせると、世界の材料売上高の約66.3%を占めた。
AI、高性能コンピューティング、HBM、高度なパッケージング技術の発展により、材料使用量とプロセスの複雑さが増大している。
この傾向は、包装および試験装置における精度、信頼性、自動化、トレーサビリティに対する要求を高めている。

世界の半導体材料市場は新たな記録を達成した。 732億ドル 2025年には、前年比で 6.8%SEMIの材料市場データ購読によると、メーカーが先進プロセス、高性能コンピューティング、高帯域幅メモリ生産への投資を増やしたことにより、ウェハー製造材料とパッケージング材料の両方が拡大した。

主要な数値も重要ですが、市場構造は装置メーカーや半導体製造企業にとってより有益な指標となります。パッケージング材料はウェハー製造材料よりも大幅に速いペースで成長し、アジアの主要製造地域が引き続き世界の消費量の大部分を占めています。これらの変化は、高度な基板、信頼性の高い相互接続、より厳密なプロセス制御、そしてより高性能なパッケージングおよびテストシステムに対する需要の高まりを示しています。

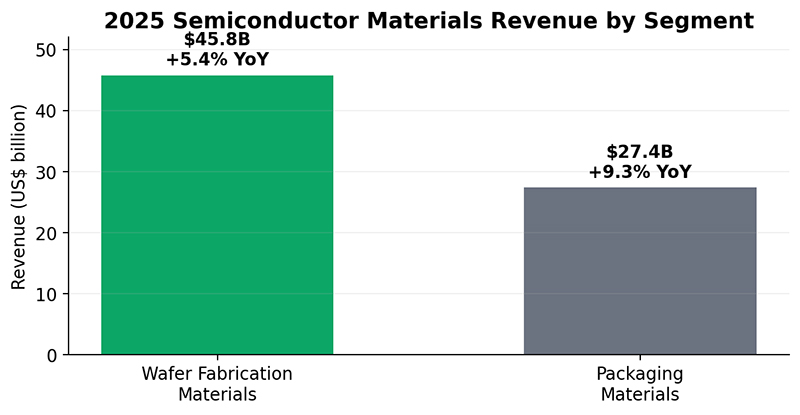

1. 2025年半導体材料市場の概要

市場セグメント	2025年の収益	前年比成長率	全体のシェア
トータル・セミコンダクター・マテリアルズ	732億ドル	6.80%	100%
ウェハ製造材料	458億ドル	5.40%	62.60%
包装資材	274億ドル	9.30%	37.40%

※出典：SEMI。セグメント別シェアは、HYRNUSが報告された2025年の収益に基づいて算出。

2．ウェハー製造材料市場は引き続き拡大

ウェハー製造材料の売上が増加した 5.4% に 458億ドル 2025年には、SEMIはフォトマスク、フォトレジスト、補助材料、湿式化学薬品など、リソグラフィー関連材料の力強い二桁成長を報告した。

この結果は、プロセス強度の広範な増加を反映している。高度な製造ノードでは、より厳密なリソグラフィ制御、より高度な洗浄および表面処理工程、そして材料の純度と一貫性の厳格な管理が求められる。プロセス工程の数と複雑さが増すにつれて、ウェハの生産開始枚数が必ずしも同じペースで増加しなくても、材料消費量は増加する可能性がある。

半導体メーカーにとって、これは材料選定と装置性能を総合的に評価する必要があることを意味する。プロセスウィンドウが狭まるにつれて、安定した化学物質供給、汚染管理、プロセスの再現性、データトレーサビリティといった要素がますます重要になる。

3. パッケージング材料がウェハー製造材料を上回る

包装資材の売上は増加した 9.3% に 274億ドル半導体材料市場全体の約37.4%を占める。成長の主な要因は基板とボンディングワイヤである。高度な基板需要の増加が成長を支え、金価格の上昇もボンディングワイヤの売上を押し上げた。

高度なパッケージング技術の発展に伴い、高密度配線、微細ピッチ相互接続、熱管理、そして信頼性の高いマルチダイ統合に対する需要が高まっています。2.5Dおよび3D統合、チップレットベースのアーキテクチャ、HBMといった技術は、基板、インターポーザ、ボンディングインターフェース、アンダーフィル材料、放熱ソリューションにこれまで以上に重点を置いています。

パッケージ構造が複雑化するにつれて、製造装置はより多くの変数に対して精度を維持する必要が生じます。ダイの配置、ボンディングエネルギー、ワイヤループの一貫性、表面状態、成形品質、テストカバレッジなど、すべてが最終製品の歩留まりと信頼性に影響を与える可能性があります。

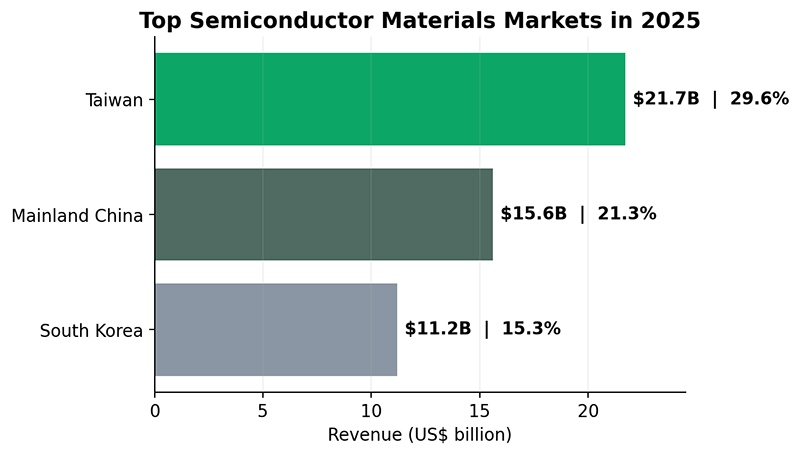

4. 地域別半導体材料市場の概況

T台湾は16年連続で世界最大の半導体材料市場であり続け、2025年には217億ドルの収益を上げると予測されている。中国本土は2桁成長に支えられ156億ドルで2位、韓国は112億ドルで3位となった。ヨーロッパを除くすべての主要地域で前年比成長を記録し、中国本土と北米が最も力強い伸びを示した。

地域	2025年の収益	推定世界シェア
台湾	217億ドル	29.60%
中国本土	156億ドル	21.30%
韓国	112億ドル	15.30%
総合上位3位	485億ドル	66.30%

※地域別シェアは、SEMIが報告した世界および地域別の売上高データに基づき、HYRNUSが算出したものです。

地域的な集中は、アジアにおけるファウンドリ、メモリ、パッケージング、テスト事業の規模を反映している。同時に、中国本土と北米における成長は、材料サプライヤーと設備メーカーが、複数の生産地域にわたる柔軟なサービス、現地化、技術サポート戦略を必要とすることを示唆している。

5．市場成長の主要因

1) AI、高性能コンピューティング、およびHBM

AIアクセラレータや高性能コンピューティングプラットフォームには、より高度なロジック、より広いメモリ帯域幅、そしてますます高度化するパッケージングが求められます。HBMの製造と統合には工程が追加され、積層、相互接続、温度制御、テストに関して厳しい要件が課せられます。これは、フロントエンド材料とパッケージング関連材料の両方に対する需要を支えています。

2) 高度な異種包装

従来のトランジスタのスケーリングがますます困難かつ高コストになるにつれ、システム性能はパッケージレベルの集積化によって支えられることが増えている。チップレット、2.5Dおよび3D構造、ファンアウトパッケージング、ハイブリッドボンディングは、アライメント精度、基板品質、相互接続密度、表面処理、パッケージ信頼性に関して新たな要求を生み出している。

3) 自動車およびパワー半導体アプリケーション

車両の電動化、電力変換、産業オートメーション、データセンターの電力管理といった分野では、電力デバイスやモジュールの需要が拡大し続けています。これらの用途には、高電流、温度サイクル、機械的ストレス、そして長い動作寿命に耐えられるパッケージング材料とプロセスが求められます。

4) サプライチェーンの現地化

地域的な生産能力拡大とサプライチェーンの安定化プログラムは、製造業者に対し、新たな原材料供給源の選定と現地生産能力の確立を促している。これにより、多様な包装形態、柔軟な製造プロセス、標準化された生産データインターフェースに対応できる機器にとって、新たなビジネスチャンスが生まれる可能性がある。

6．材料トレンドが包装および試験装置に及ぼす影響

材料価格の上昇は、単なる購買動向にとどまらない。それは、半導体製造がよりプロセス集約型になり、後工程の製造において、より複雑な構造、材料、品質要件への対応が求められるようになったことを示している。

金型配置精度の向上マルチダイおよびチップレットパッケージでは、正確な画像位置合わせ、制御された配置力、および狭いプロセスウィンドウ全体にわたる安定した再現性が求められます。
より高度な相互接続プロセスファインピッチワイヤボンディング、ヘビーアルミニウムワイヤボンディング、リボンボンディングなどの相互接続方法では、ボンディング力、超音波エネルギー、温度、ループ形状の精密な制御が必要です。
より厳格な表面および汚染管理接着性、ワイヤボンディングの品質、成形品の完全性、および長期信頼性が表面状態に依存する場合、プラズマ表面処理および洗浄プロセスはより重要になります。
成形および材料搬送の改善高度なパッケージ構造では、材料の流れ、圧力、温度、硬化を一定に保ちながら、空隙、剥離、パッケージの損傷を最小限に抑える必要があります。
検査および試験範囲の拡大: パッケージがより複雑になると、目視検査、電気試験、試験ハンドラー、ビンニング、トレーサビリティ、および工場データシステムとの統合の必要性が高まります。
自動化の向上とレシピの柔軟性製造業者は、より迅速な段取り替え、プログラム可能なプロセスレシピ、生産データ収集、およびMESやその他の工場自動化システムとの互換性を必要としています。

7．市場見通し

半導体材料市場は、先端ノード生産、AIインフラ、HBM（ハイブリッド・ブリッジ・モジュール）の生産能力拡大、および先進パッケージングの継続的な開発によって引き続き支えられると予想される。ただし、成長率は材料の種類、地域、価格環境によって異なる可能性がある。例えば、ボンディングワイヤの売上高は、金属価格だけでなく実際の消費量にも影響を受ける。

新たな包装設備や試験設備を計画しているメーカーにとって、最も有効なアプローチは、市場動向をプロセス要件に落とし込むことです。設備選定に先立ち、包装形態、材料の組み合わせ、精度、処理能力、温度範囲、試験時間、自動化レベル、工場とのインターフェース要件などを総合的に評価する必要があります。

8．結論

2025年に732億ドルという記録的な規模に達する半導体材料市場は、ウェハ製造とパッケージングの両方において製造の複雑化が進んでいることを裏付けている。パッケージング材料は市場全体よりも速いペースで成長しており、基板、相互接続、パッケージレベルの統合の重要性の高まりを示している。

半導体メーカーにとって、この傾向は、安定したプロセス制御、高精度、柔軟な自動化、そして信頼性の高い品質データを提供できる装置への明確なニーズを生み出しています。最も効果的な装置戦略は、単一の機械仕様ではなく、実際のデバイスパッケージ、プロセスフロー、生産能力目標、そして工場の状況に基づいて策定されるべきです。

包装や試験プロセスに合った機器が必要ですか？

HYRNUSは半導体パッケージングおよびテスト装置を提供しており、パッケージの種類、生産能力、プロセス要件、工場自動化のニーズに基づいて最適な構成を提案できます。

お問い合わせ

よくある質問

2025年における世界の半導体材料市場規模はどれくらいだったでしょうか？

市場規模は732億ドルの収益に達し、2024年と比較して6.8%増加した。

2025年に最も速い成長を遂げた半導体材料分野はどれか？

包装材料は9.3％増加したのに対し、ウェハー製造材料は5.4％の増加にとどまった。

高度な包装材料の重要性が高まっているのはなぜか？

AI、HBM、チップレットベースのシステムには、より高密度な相互接続、高度な基板、改良された熱管理、そしてより複雑なパッケージ統合が必要となる。

材料動向は半導体製造装置の選定にどのような影響を与えるのか？

材料やパッケージ構造がより複雑化すると、配置精度、接着制御、表面処理、成形の一貫性、検査、テスト範囲、および生産データのトレーサビリティに対する要求が高まる。
