DIP-8パッケージソリューション：デュアルインラインパッケージングのための完全なプロセスフロー、設備、および品質管理

DIP-8（デュアルインラインパッケージ）は、産業機器、電源管理機器、車載機器、計測機器、および従来型電子機器用途において、最も広く使用されているスルーホール半導体パッケージの一つです。成熟した製造プロセス、優れた機械的信頼性、そして低コストのおかげで、DIP-8は多くのアナログおよびミックスドシグナルデバイスにとって、依然として実用的な選択肢となっています。

このガイドでは、 パッケージの特徴, 一般的な用途、製造プロセス、および推奨機器 同時に、包括的な生産ソリューションを導入する。

DIP-8パッケージとは何ですか？

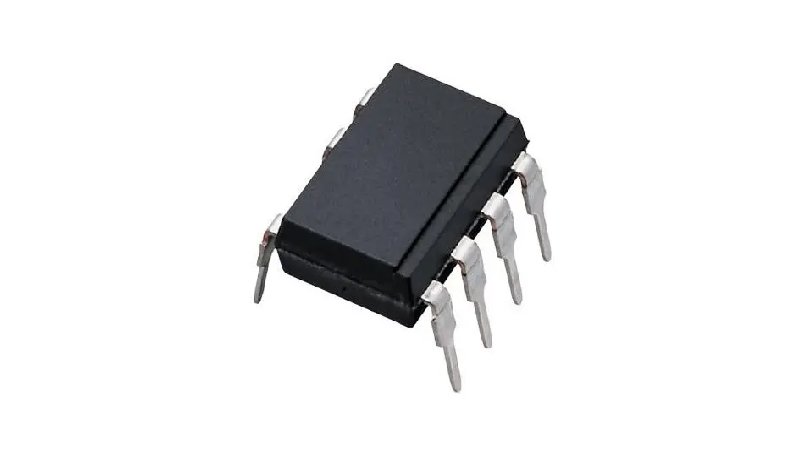

DIP-8は、2.54mmピッチで2列に並んだ8本のリード線を持つ標準的なスルーホールパッケージです。組み立て、検査、交換、修理が容易なため、試作品や高信頼性製品に適しています。

主な機能

DIP（デュアルインラインパッケージ）は、半導体業界において最も長く使われているパッケージ形態の一つです。このシリーズの標準モデルであるDIP-8は、以下の主要な利点を提供します。

信頼性の高いPCB実装を実現するスルーホールパッケージ。
多くの小型SMTパッケージよりも優れた放熱性。
成熟した、費用対効果の高い製造体制。
高い機械的強度。
標準化された寸法と幅広い部品互換性。

代表的な用途

オペアンプ
電圧比較器
タイマーIC
EEPROM
インターフェースIC
オプトカプラ
電源管理IC
産業用制御電子機器
自動車用電子機器
消費者向け製品。

DIP-8の製造工程全体

DIP-8は統一されたDIPプロセスフローに従います。プロセスチェーンの詳細は以下に示します。

ステップ1：ウェハーの準備

目的：生ウェハをパッケージング厚さまで薄くし、エッジ応力を除去して平坦な表面を得る。

サブステップ：研削 → エッジの丸め → 研磨 → ワックスマウント

主要制御パラメータ：

最終厚さ：150～200μm
TTV（総厚変動）：≤ ±5 μm
表面粗さ（Ra）：≤ 0.05 μm
エッジチッピング：≤50μm

ステップ2：ウェハーダイシング（切断）

目的：ウェハー全体を個々のダイに分離する。

方法：機械式ダイヤモンドブレードによるダイシング。

主要制御パラメータ：

切断幅：30～60μm
チッピングサイズ：≤ 5 μm
ダイサイズ公差：±25μm
切削深さウェーハ厚さ：+10～20μm

ステップ3：プラズマ洗浄

目的：ダイおよびリードフレーム表面から汚染物質や酸化物を除去し、表面エネルギーを活性化してダイアタッチとワイヤボンディングの接着性を向上させる。

プロセスガス：O₂/Ar混合プラズマ。

主要制御パラメータ：

清掃時間：60～180秒
RF出力：100～300W
ガス流量（O₂）：50～200 sccm

ステップ4：金型取り付け

目的：接着剤を用いて、金型をリードフレームの金型パッドに正確に取り付ける。

方法：銀エポキシ塗布→金型ピックアンドプレース→ステップ硬化ベーキング

主要制御パラメータ：

位置決め精度（XY）：±25μm
接着層の厚さ：20～50μm
硬化温度プロファイル：120℃ → 150℃（段階的）
金型せん断強度：≥ 2.5 kg

ステップ5：ワイヤボンディング

目的：金属線を用いて、ダイパッドと内部リードフレームフィンガー間の電気的相互接続を作成する。

方法：超音波熱圧着ボールボンディング（金線または銅線）。

主要制御パラメータ：

ワイヤー引張強度（25μm Au）：≥ 5gf
第1結合ボールの直径：45～55μm
2番目の接着ステッチの直径：60～80μm
ループ高さ：≤ 150 μm

ステップ6：成形（トランスファー成形）

目的：ダイとボンディングワイヤをエポキシ成形コンパウンドで封入し、保護ボディを形成する。

方法：トランスファー成形。

主要制御パラメータ：

金型温度：175℃±5℃
クランプ圧力：80～120トン
硬化時間：60～120秒
金型本体のボイド率：1%以下

ステップ7：トリミングと成形

目的：タイバーを切断し、ピンを標準的なDIP構成に成形する。

主要制御パラメータ：

ピンの共面性：≤ 0.1 mm
ピンピッチ 2.54 mm : ± 0.05 mm
ピンの垂直度：≤ 2°

ステップ8：テストとソート

目的：電気的パラメータテストを実施し、良品と不良品を自動的に選別する。

試験項目：オープン／ショート試験、機能試験、DCパラメータ試験、温度特性サンプル試験。

ステップ9：目視検査／品質検査

目的：外観、内部構造、およびプロセス信頼性に関する包括的な検査。

検査方法：

AOI：金型表面欠陥、ピン変形、マーキングの鮮明度
X線検査（サンプリング）：内部空隙、ワイヤースイープ、ダイ配置
引張せん断試験（サンプリング）：ワイヤ引張強度、ダイせん断強度

DIP-8生産ライン設備構成概要

処理ステップ	推奨機器
ウェーハ研削	HY-AT9530 自動グラインダー
エッジの丸め	HY-WC615 エッジラウンダー
研磨	HY-SP910 ポリッシャー
ワックスマウント	HY-SW360 ワックスマウンター
ウェハーダイシング	HY-WD1202 デュアルスピンドルダイシングソー
プラズマ洗浄	HY-EI160 掃除機
ダイアタッチ	HY-DD560P 自動塗布＆ダイボンダー
ワイヤボンディング	HY-WB200 自動ワイヤボンダー
成形	HY-PS8120 成形システム
トリミング＆フォーム	HY-TF200L 自動トリム
テストとソート	HY-TT1801 テスト＆テーピング一体型マシン
AOI検査	HY-BI300 外観検査機
X線検査	HY-XR5010 X線検査装置
引張せん断試験	HY-PT8100 プッシュプル力試験機

※機器の互換性に関する注意成形、トリミング/成形、およびダイアタッチツールなど、専用の交換キットが必要なツールを除き、フロントエンド（研削/ダイシング/クリーニング）およびバックエンド（テスト/検査）のすべての装置は、DIPファミリー全体（6～40ピン）で共有できるため、将来の拡張に対して高いラインの柔軟性を提供します。

HYRNUSを選ぶ理由

HYRNUSは、ウェハー準備、ダイボンディング、ワイヤボンディング、成形、トリミング＆フォーム、テスト、検査までを網羅する包括的な半導体パッケージングソリューションを提供しています。当社のターンキーソリューションは、お客様の生産効率向上、品質の一貫性確保、そしてグローバルな技術サポートによる拡張性の高いDIPパッケージングラインの構築を支援します。

要約と提言

DIP-8は、標準化された設計、信頼性の高い性能、そして経済的な製造プロセスにより、半導体パッケージとして確固たる地位を築いています。最適化された生産プロセスと適切な設備、そして厳格な品質管理を組み合わせることで、メーカーは安定した高歩留まり生産を実現できます。HYRNUSは、DIP-8パッケージングプロセスのあらゆる段階に対応する包括的な設備ソリューションを提供しています。お客様のご要望に合わせたDIP-8機器構成については、当社までお問い合わせください。

よくある質問

DIP-8パッケージとは何ですか？

DIP-8（デュアルインラインパッケージ、8ピン）は、半導体組立において最も古典的な標準パッケージ形状の一つです。

DIP-8の主な用途分野は何ですか？

オペアンプ、コンパレータ、タイマー、レギュレータ、EEPROM、フォトカプラ、ドライバIC。民生用、産業用、車載用、通信用、医療用、メーカー向け基板などに使用されています。

他のDIPとの違いは？

DIP-14/16は、本体が長いものの、幅は狭いため、同じ120Tを使用します。DIP-28/40は、本体が広いため、180Tと高耐久性トリムが必要です。加工プロセスは同じです。

DIP-8は時代遅れですか？

いいえ。信頼性とコスト面から、産業・自動車分野（長寿命）、試作・ブレッドボード、高出力・高電圧用途には依然として不可欠です。
