ICテストハンドラーとは？ICのテスト、取り扱い、選別プロセスを解説します。

June 24, 2026

ダイボンディング、ワイヤボンディング、モールディング、ICパッケージング自動化において12年以上の経験を有しています。製造業者のパッケージング歩留まりと生産効率の向上を支援することに重点を置いています。

デビッド・チェン - テクニカルコンサルタント | 半導体パッケージングソリューション

ICのテストと選別 これらは半導体製造における最終段階であり、最も重要な品質管理段階の一つです。チップ設計、ウェハ製造、組み立て、パッケージングがすべて正常に完了した後でも、各デバイスは出荷前または電子システムへの組み込み前に電気的検証を受ける必要があります。

完全な試験セルは、単に電気的パラメータを測定するだけでなく、試験結果に基づいてデバイスのロード、搬送、位置決め、温度調整、分類なども行います。

検査、取り扱い、分類の役割
一般的なICテストセルの仕組み
ウェーハ選別と最終テストの違い
完全な運用プロセス
共通テスト項目
テストハンドラの主な種類。

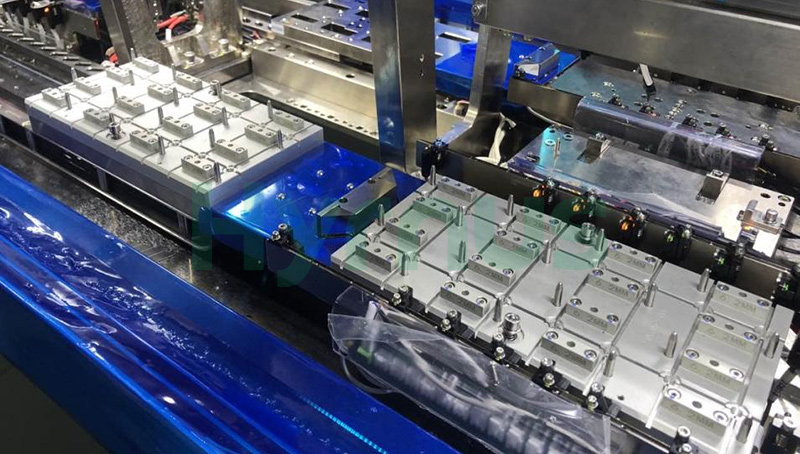

ICテストハンドラとは何ですか？

ICテストハンドラーは、パッケージ化された半導体デバイスをテストステーションへ搬送する自動システムです。各デバイスをテストソケットまたはコンタクタに提示し、必要な向きとテスト条件を維持し、テスターからテスト結果を受信し、デバイスを適切な出力カテゴリに分類します。

ハンドラーは通常、電気的な試験信号を自ら生成することはありません。電気刺激と測定は自動試験装置（ATE）によって行われ、ハンドラーは物理的なデバイスの移動、正確な位置決め、温度調整、および結果に基づく選別を担当します。

検査、取り扱い、選別：その違いとは？

学期	主な機能	典型的な業務内容
テスト	デバイスの電気的性能および機能的性能を検証します。	電気信号を適用し、パラメータを測定し、機能パターンを実行し、合否判定を行います。
取り扱い	テストプロセス全体を通して、機器の移動と配置を行います。	積載、方向検出、搬送、温度調整、ソケット挿入、接点制御、および荷降ろし。
並べ替え	テスト結果に基づいてデバイスを分類します。	合否判定、性能評価、パラメータによる区分け、および顧客定義の出力区分け。

ICのテストと取り扱いが重要な理由とは？

1. 製品の信頼性を確保する

電気試験では、機器が顧客に出荷される前に、断線、短絡、過剰な漏電、異常電流、タイミングエラー、機能障害などを特定します。

2. パフォーマンス評価のサポート

同一製造ロットの製品であっても、速度、電圧範囲、消費電力、その他のパラメータに違いが生じる場合があります。ビンニング（選別）を行うことで、品質基準を満たした製品を適切な性能等級や用途に割り当てることができます。

3. 製造歩留まりとコスト管理の改善

ウェハーレベルの検査は、不良ダイが不要なパッケージング工程に進むのを防ぐことができます。最終検査では、パッケージング後の欠陥や性能のずれを特定し、信頼性の低い製品が市場に出回るのを防ぐのに役立ちます。

4. アプリケーション固有の品質要件を満たす

自動車、産業機器、医療機器、通信機器、航空宇宙機器などの用途では、より厳しい試験限界、より広い温度範囲、そして完全なデータトレーサビリティが求められることが多い。

5. プロセス改善のためのフィードバックを提供する

試験データは異常な傾向を明らかにし、エンジニアがウェーハ製造、ダイアタッチ、ワイヤボンディング、成形、その他の組立プロセスを最適化するのに役立ちます。

ICテストセルはどのように動作するのですか？

一般的なパッケージデバイスのテストセルは、密接に接続された4つの要素で構成されています。

自動テスト装置（ATE）電気刺激を生成し、デバイスの応答を測定し、テストプログラムを実行します。
テストハンドラー: デバイスのロード、移送、方向付け、温度調整、および選別を行います。
テストソケットまたはコンタクタパッケージ化されたデバイスと負荷基板またはテストシステムとの間の電気的インターフェースを提供します。
制御およびデータソフトウェア機器の調整、結果の記録、ビン定義の管理、トレーサビリティのサポートを行います。

ウェハーレベルのテストでは、ウェハープローバーがウェハーを移動させ、各ダイをプローブカードに位置合わせします。パッケージ化されたデバイスの場合、ハンドラーが各デバイスをATEシステムに接続されたソケットまたはコンタクタに配置します。

ウェハー選別 vs. 最終テスト

アイテム	ウェハー選別	最終テスト
テスト対象	個装および包装前の個々の金型	パッケージ化されたICまたはディスクリート半導体デバイス
主要荷役機器	ウェハープローバー／ウェハー選別システム	ICテストハンドラ
電気インターフェース	プローブカードがダイパッドまたは突起に接触する	テスト用ソケットまたはコンタクタの接触パッケージのリード線、ボール、またはパッド
主な目的	パッケージング前に良品ダイを特定し、ウェハマップを作成する。	梱包後に電気的性能を確認し、完成品を分類する。
典型的な出力	ウェハマップおよびダイレベルのテストデータ	合否判定用ビン、性能等級、トレイ、チューブ、またはテープに梱包された出力

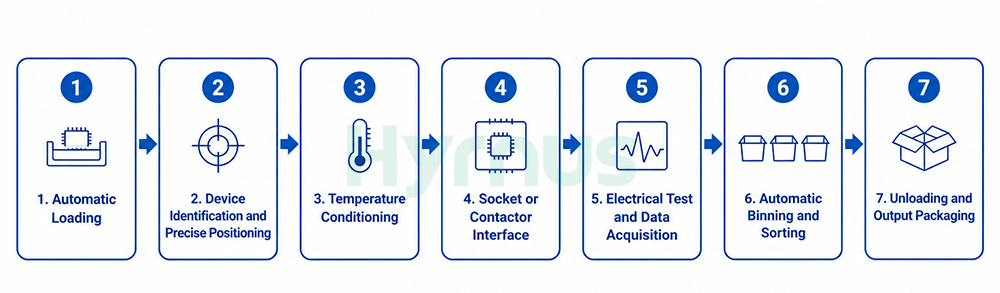

ICのテスト、取り扱い、選別プロセス全体

ステップ1：自動ロード

装置は、ハンドラーの設計に応じて、トレイ、チューブ、バルクフィーダー、キャリアテープ、またはその他の入力形式からロードされます。

ステップ2： デバイスの識別と正確な位置決め

ビジョンシステム、センサー、ピックアンドプレース機構、またはタレット機構によって、各デバイスの向きが確認され、正確にテストステーションに搬送されます。

ステップ3： 温度調節

必要に応じて、ハンドラーはデバイスを規定の試験温度まで加熱または冷却し、電気接触前に温度を安定させます。室温のみで動作するシステムでは、この手順を省略できます。

ステップ4： ソケットまたはコンタクタインターフェース

安定した再現性のある電気的接触を確保するため、デバイスは制御された力と位置合わせでテストソケットまたはコンタクタに挿入されます。

ステップ5： 電気試験およびデータ収集

ATEシステムは、電気刺激を与え、デバイスの応答を測定し、テストプログラムを実行して、結果をハンドラまたはセルコントローラに返します。

ステップ6： 自動仕分けと分類

テストプログラムに基づき、デバイスは合否判定区分、性能等級、パラメータ区分、または顧客定義のカテゴリに分類されます。

ステップ7： 荷降ろしと出力梱包

選別されたデバイスは、トレイ、チューブ、テープアンドリール、または指定された不良品コンテナに排出されます。テストデータと生産記録は、工場情報システムまたはMESシステムにアップロードできます。

一般的な生産テスト項目

開放および短絡試験
漏洩電流試験
動作電圧および電流測定
しきい値電圧やオン抵抗などの静的パラメータテスト
スイッチング速度、タイミング、周波数応答などの動的パラメータテスト
デバイス固有のテストパターンを使用した機能テスト
必要に応じて、室温、高温、または低温での試験を実施

ICテストハンドリング装置の一般的な種類

機器の種類	代表的な用途
ピックアンドプレーステストハンドラー	トレイベースのIC、車載デバイス、パワーデバイス、および柔軟な取り扱いを必要とする混合パッケージタイプ
砲塔テストハンドラー	小型ICおよび個別半導体パッケージの高速テストと選別
重力式給水テストハンドラー	重力輸送に適したパッケージ構造を有するチューブ供給装置
ストリップテストハンドラー	分割前にストリップ形式でテストされたデバイス
テスト・イン・テープ・ハンドラー	電気試験、選別、テープ＆リール出力機能を統合
ウェハープローバー／ウェハー選別システム	パッケージング前のウェハレベルでのダイの電気的テスト
ベアダイまたはフィルムフレームハンドラー	単体ダイ、WLCSPデバイス、その他のパッケージ化されていない製品またはフレームマウント製品

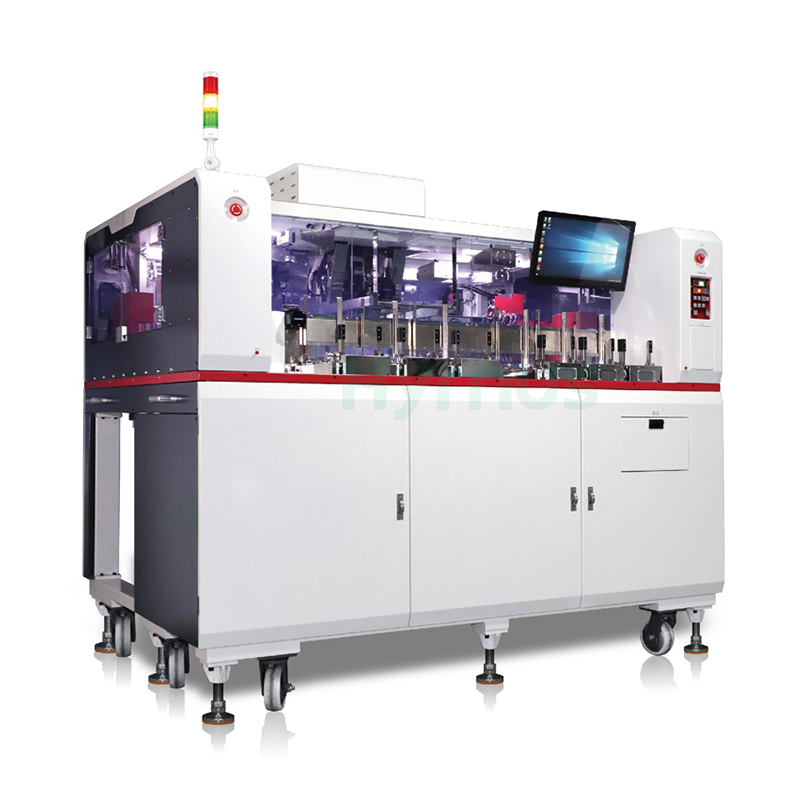

ピックアンドプレーステストハンドル
HY-PS308ピックアンドプレーステストハンドルは、MSOP、QFN、DFN、LQFP、LGA、BGA、CSPなどの製品のテストおよび選別に適しています。

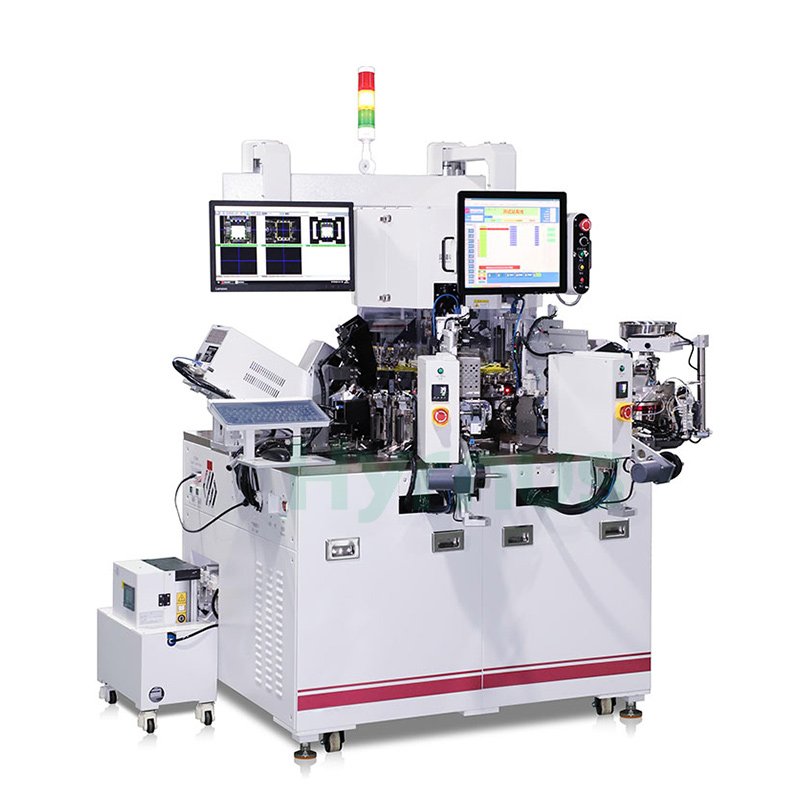

タレットテストハンドル
HY-TS936H タレットテストハンドルは、高温テストを必要とするディスクリートデバイスおよび IC 用に設計されています。PDFN、DFN、MSOP、SOT、SOP、SOD、TO などのパッケージに適しています。 SMA、 SMB、SMCなど

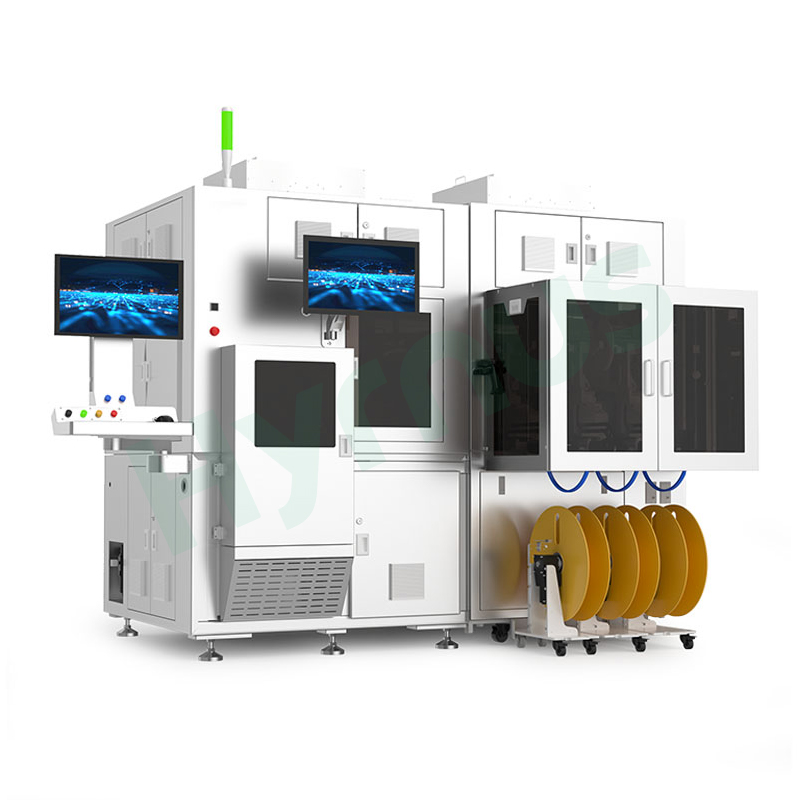

ウェハー選別システム
ウェーハレベルのダイに特化して設計されたHY-WS600シリーズは、ウェーハレベルの検査、高精度な選別、自動ローディング／アンローディング、およびデータトレーサビリティを単一システムに統合しています。

ICテストハンドラの選び方

適切なハンドラは、デバイスパッケージ、入出力フォーマット、スループット目標、必要な温度範囲、テスト時間、テストサイト数、接触方式、ビン数量、切り替え要件、および工場自動化インターフェースによって異なります。また、ハンドラは、選択されたATEシステム、ロードボード、ソケットまたはコンタクタ、および生産データアーキテクチャに適合している必要があります。

パッケージの互換性、テスト温度、スループット、並列テスト、または工場自動化統合に関する特定の要件がある場合は、 HYRNUSにお問い合わせください経験豊富な当社のエンジニアが、お客様のテストプロセスと生産ニーズを評価し、最適なテストハンドラーソリューションをご提案いたします。

結論

ICのテスト、ハンドリング、選別は連携して行われ、半導体デバイスが要求される電気的、機能的、信頼性基準を満たしていることを保証します。ATEシステムは電気的測定を実行し、ICテストハンドラーはデバイスの移動、位置決め、温度調整、および結果に基づく分類を制御します。安定した接触、精密なハンドリング、高速テスト、およびトレーサブルなビニングを組み合わせることで、適切に設計されたテストセルは、メーカーが製品品質、生産効率、およびプロセス制御を向上させるのに役立ちます。
