高精度シリーズウェハーレベル選別機
製品紹介

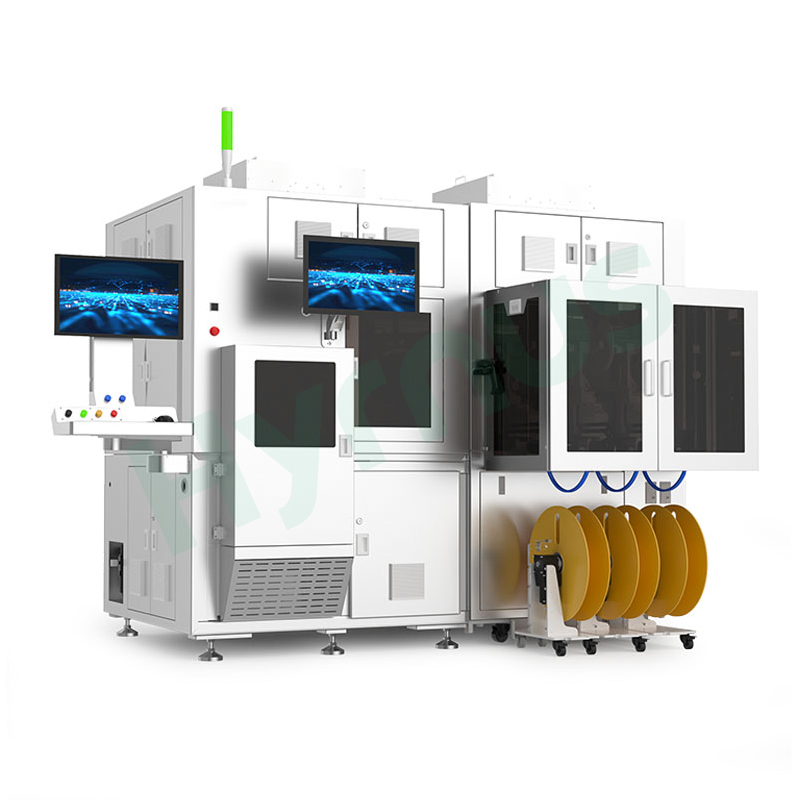

HY-WS600シリーズ選別機高度なパッケージングプロセスにおいて「高精度選別、高効率量産、コスト管理」を実現し、半導体後工程パッケージング装置における国内有数の有力候補となっています。テスト・選別製品ラインにおいて、重要なウェハーレベル処理セグメントを担い、半導体後工程向けの包括的な産業チェーンソリューションを完成させます。6インチ、8インチ、12インチのウェハーに加え、0.5×0.5mmから15×15mmまでのフルサイズダイにも対応しており、SiC、IGBT、CIS、MEMSなど幅広いデバイスをカバーしています。

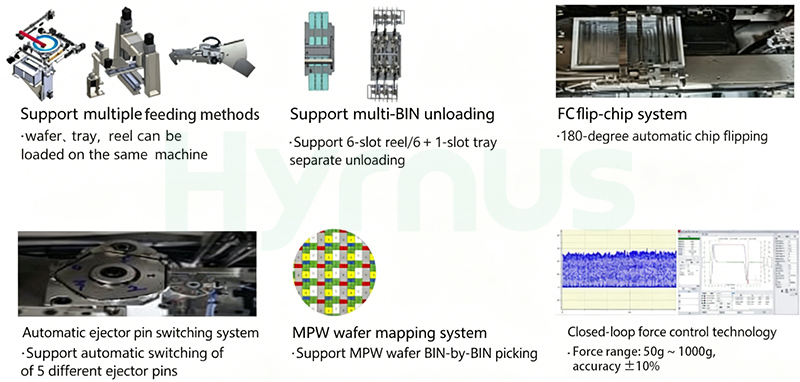

主な機能とメリット
このテストおよび選別製品ラインは、チップのテストおよび選別シナリオの95%以上をカバーし、民生用、産業用、車載用チップの要件を満たしています。完全自動化されたクローズドループプロセスにより、検査効率を60%向上させ、99.9%の歩留まり制御を実現し、企業のコスト削減と効率向上を支援します。半導体パッケージングプロセスにおいて、±25μmの精度、高い柔軟性、10μmの最小欠陥検出能力を備えた精密な選別と分類を提供します。
アプリケーションシナリオ
光検出チップ、TOFチップ、その他の関連デバイスの光電性能試験、およびチップの長時間バーンイン／試験。
技術仕様| アイテム | 仕様 | |
| モデル | HY-WS600A | HY-WS601A |
| 受信フォーム | 6/8/12インチウェハー、トレイ、テープ＆リール | |
| ダイサイズ | 0.5×0.5mm～15×15mm | |
| 金型の厚さ | ≥ 80 μm | |
| UPH | 20以上K | 5以上K |
| 出力ビン数 | シングルビン | マルチビン（最大6ビン） |
| 出力形式 | 6/8/12インチウェハー/トレイ/テープ＆リール | トレイ／テープ＆リール |
| 力制御範囲 | 50g（0.5N）～1000g（10N） | |
| 力制御精度 | ≤ ±10% | |
| 配置位置精度 | ±25 μm @ 3σ | |
| 配置角度精度 | ±0.5° @ 3σ | |
| 前面および背面検査 | 検出精度：10μm以上、コントラスト30以上で検出可能。 | |
| 欠陥の種類：傷、汚れ、異物、金型割れ、欠け、縁の欠けなど。 | ||
| 機器の寸法 | 1500mm（長さ）×1500mm（幅）×1900mm（高さ） | 2400mm（長さ）×2300mm（幅）×1900mm（高さ） |
