積層型パワーセルのOH検出用高速3D CT X線検査装置

製品紹介

HY-XRB8101 高速3D CT X線検査装置 本装置は、新エネルギーメーカー向けにカスタマイズされた専用の非破壊検査装置です。積層型パワーセル製造ラインを対象としたこの3D CT X線装置は、セルコーナーのオープンホール（OH）欠陥検査に特化し、全工程のオンライン品質監視を実現します。本システムはX線透過イメージングを採用しており、複数の角度からセルコーナーに照射し、フラットパネル検出器で連続的な2D投影画像をキャプチャします。専門的な3D再構成アルゴリズムにより、これらの画像は高解像度の3Dモデルに変換され、セル内部構造の仮想断面観察を自由に行うことができます。

高度なAI画像アルゴリズムを搭載したこの装置は、オープンホール欠陥を自動的に識別・分類できます。高精度なインライン検査を一貫して提供することで、完成品セルの歩留まりを効果的に向上させ、大規模な積層セル工場における手動検査コストを削減します。

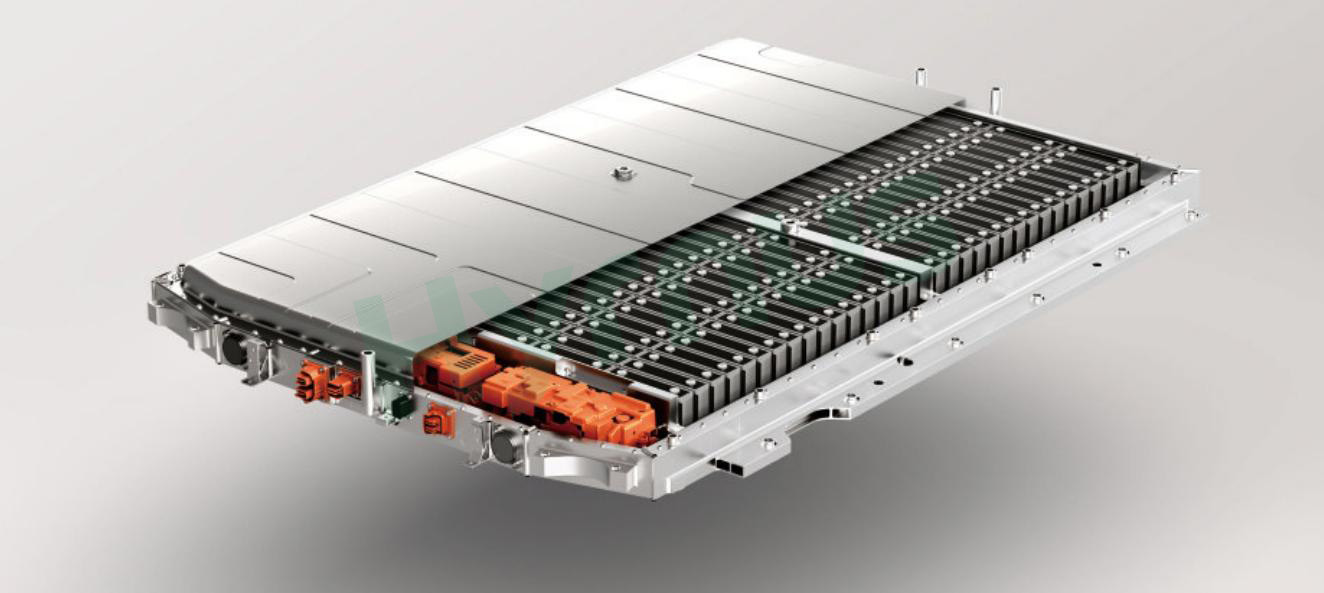

製品用途

製品の特徴

1. カスタマイズ可能な画像アルゴリズム

顧客の製品特性に合わせて専用のソフトウェアアルゴリズムを開発し、欠陥の完全自動識別・検出を実現する。

2. 高精度

高精度ベアリングを搭載し、イメージングシステムの高い回転振れ精度を実現しています。

3. 高解像度

最大10μmの画像解像度を実現します。

4. 高効率

高精度なモーションコントロールと高度なアルゴリズムを採用することで、単一コーナーのスキャンと再構築を3秒未満で完了させます。

5. 自動コーナー切り替え

一度製品を挟み込むだけで、四隅の自動スキャン切り替えに対応します。

6. 画像補正

再構成後の断層画像を自動的に強調表示する。

7. AIアルゴリズム

強力なAI技術により、極めて低い誤検出率を実現。

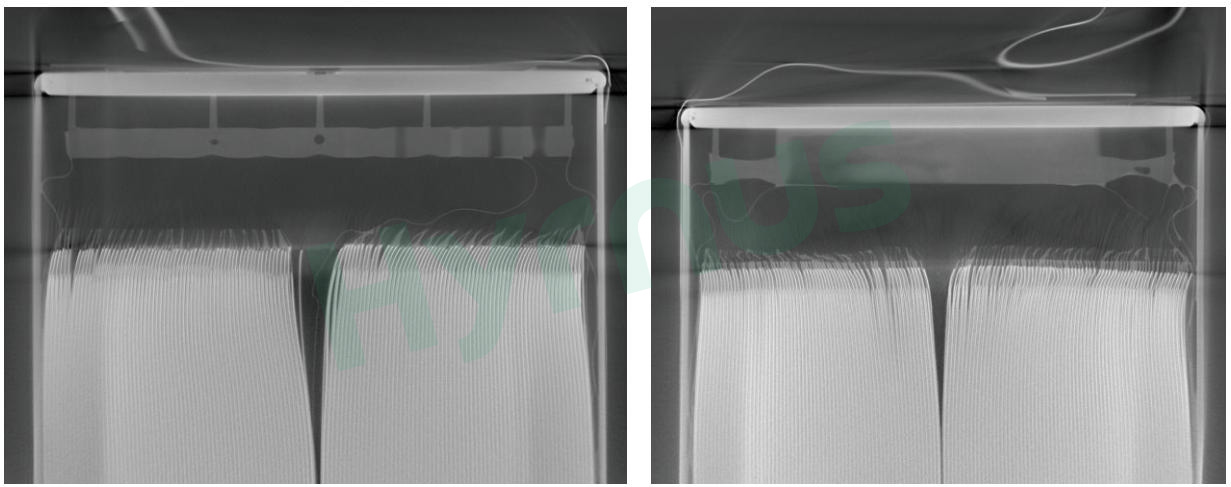

検査結果画像

プリズム型電池の検査



技術仕様

アイテム			仕様
モデル			HY-XRB8101
検査対象			積層型電池
検査項目			OH（オープンホール欠陥）
イメージング仕様	画像化方法	複数の投影画像を用いた3D断層撮影
	画像解像度	検査対象に応じて選択可能
	X線管	マイクロフォーカス密閉チューブ
	フラットパネル検出器	FPD（フラットパネル検出器）
スキャンモード			コーンビームスキャン
JIMAカード解像度（画像定義）			≤ 5 μm
倍率			15倍
検査対象	製品重量		10kg以下
	製品寸法		長さ：300～650 mm、幅：60～150 mm、厚さ：1～25 mm
測定機能			OH欠陥分析
機器仕様		全体寸法	長さ（正面）2900×幅2100×高さ2000mm（モニターを除く）
		重さ	約11トン
		電源	AC 380/220V ±10%、50Hz
		消費電力	9kW
		気圧	0.4～0.6 MPa
		動作制御方法	マウス、ジョイスティック、キーボード
		メインコントローラー	ワークステーションPC
		放射線漏れ	< 1 μSv/h
