多業種向け非破壊X線検査用超高精度3D産業用CT

製品紹介

超高精度フル3D産業用CT HY-XR8001システムは、製品の関心領域（ROI）のオフラインスキャンとイメージングを可能にします。3D再構成後、専用の可視化解析ソフトウェアが高精度な分析測定を提供します。工程内品質管理、故障解析、および研究室での研究に最適なこのシステムは、完全な非破壊検査により、製品内部構造や隠れた欠陥を可視化し、包括的な測定および分析機能を提供します。試験サンプルを損傷することなく、内部構造を明確に観察し、目に見えない欠陥を検出し、定量的な測定とデータ分析を効率的に実行できます。新エネルギー、自動車、航空宇宙、エレクトロニクス、材料研究、文化財保護といった幅広い産業分野において、信頼性の高い検査ソリューションを提供します。

製品用途

製品の特徴

1. 高解像度

最大2μmの画像解像度を実現します。

2. 幅広い互換性

専用治具を使用することで、直径600mm×高さ800mmまでのワークピースのスキャンに対応します。

3. 自動画像補正

CT再構成後のスライス画像を自動的に強調表示する。

4. 優れた精度

この精密システムは、大理石を主フレームとして採用し、精密なリニアガイド、高精度回転ステージ、高感度センサーを組み合わせることで、卓越した総合的な測定精度を保証します。

5. 3Dビジュアライゼーション

再構築された3Dモデルは、高精細レンダリングとフルビュー表示に対応しており、直感的な欠陥位置特定とマーキングのための多機能解析ツール一式を備えています。

検査結果画像

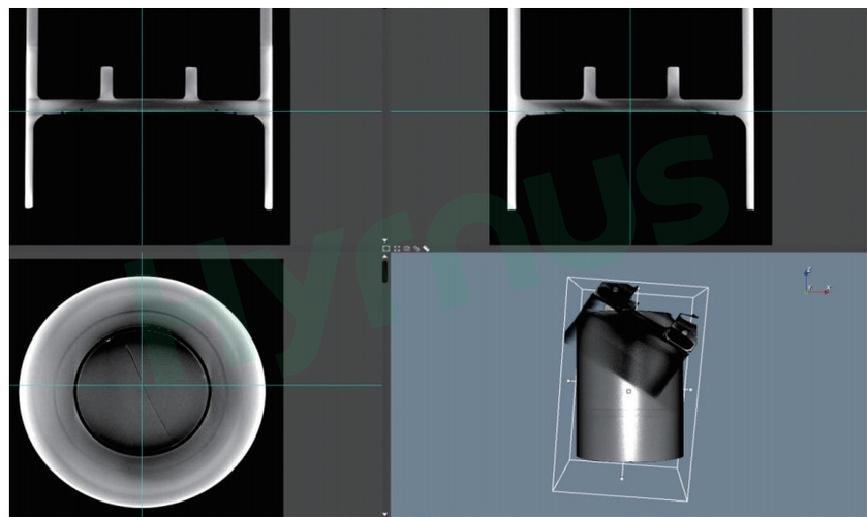

1.

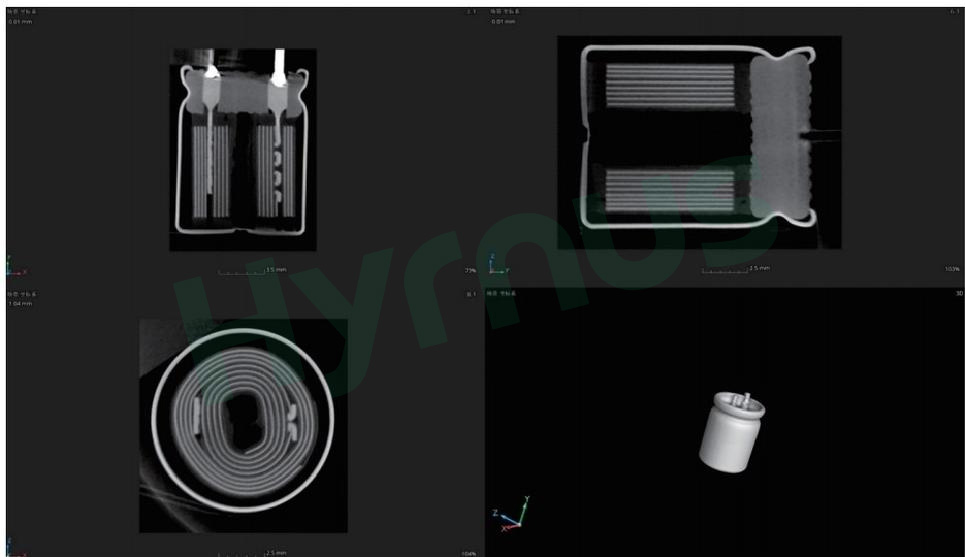

2.コンデンサの検査

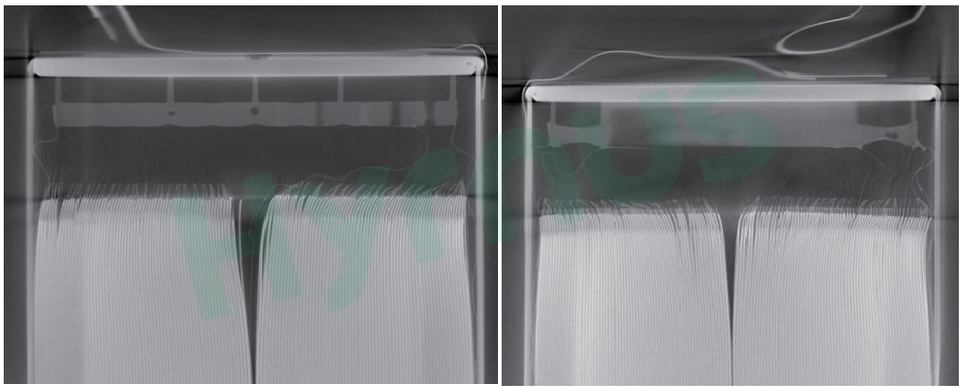

3. 角柱型電池の検査

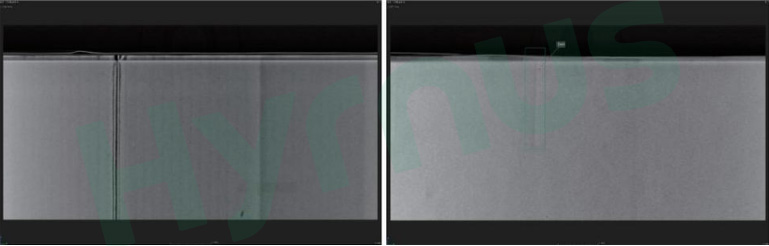

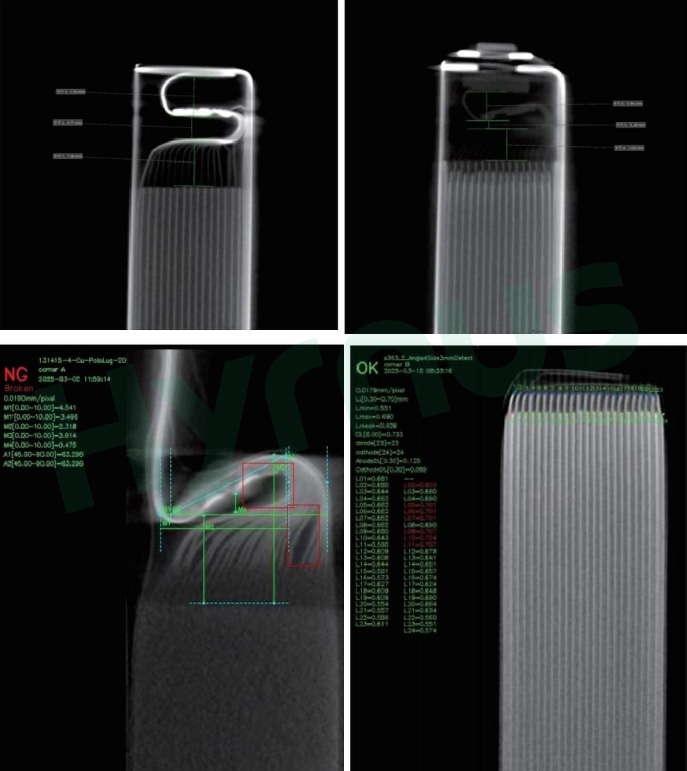

4.タブの状態検査

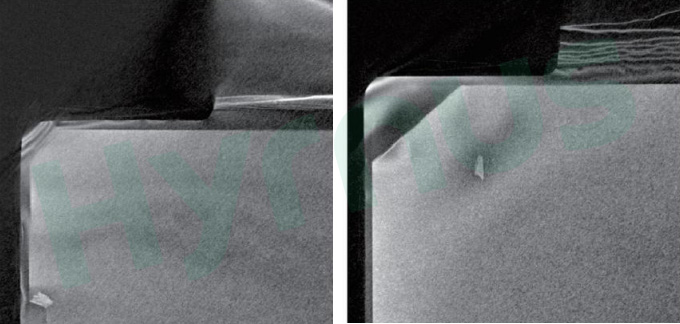

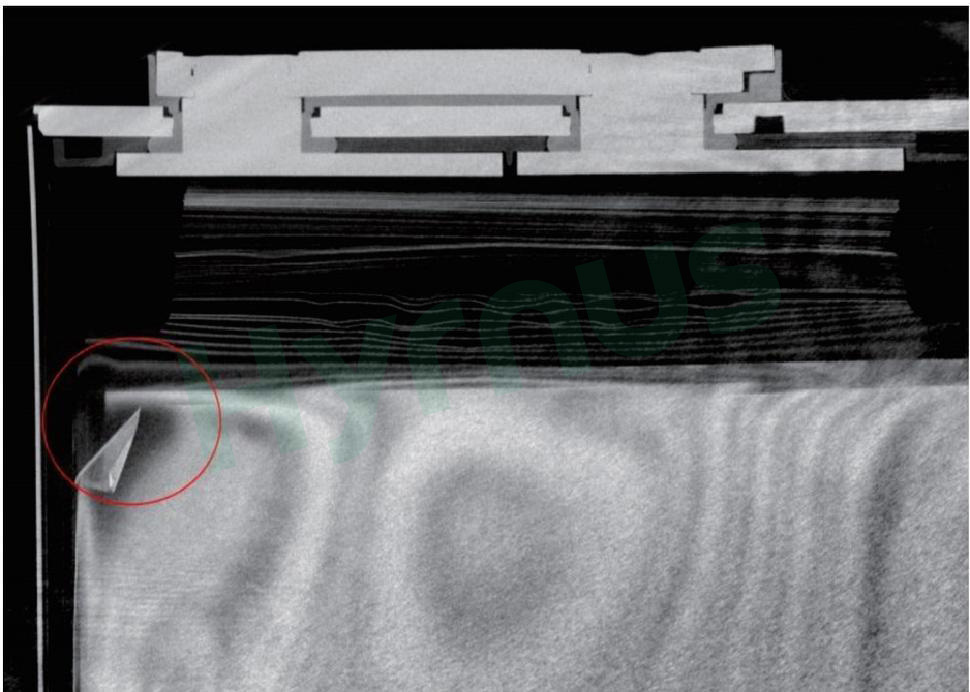

6.電極の折り曲げ/突出

7.電極の損傷・亀裂および電極への異物混入

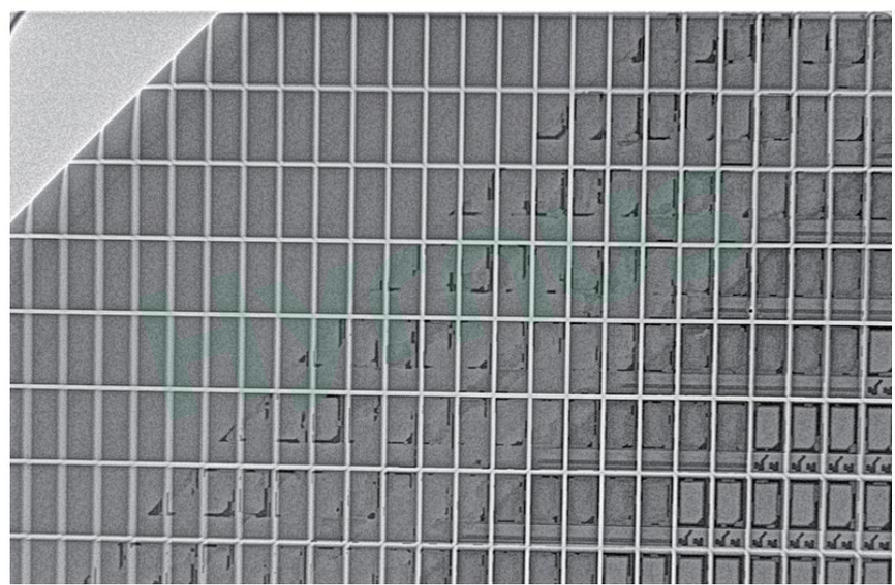

9.ウェーハ接合後のボイド欠陥





技術仕様



アイテム			パラメータ
モデル			HY-XR8001
検査対象			新エネルギー電池、電子製品、鋳造品、航空宇宙部品、文化財など
イメージング仕様	画像化方法		複数の投影画像を用いた3D断層撮影
	画像解像度		最大2µm（検査対象物に応じて選択可能）
	X線管		オープンチューブ
	フラットパネル検出器		FPD（フラットパネル検出器）
スキャンモード			デジタル放射線撮影（DR）
			コーンビームスキャン、ヘリカルスキャン、オフセットスキャンなど。
JTDAカード解像度（画像定義）			≤ 2 µm
幾何学的拡大率			≥ 177×
検査対象仕様		製品重量	50kg以下
		製品寸法	≤ 4600 mm × 800 mm
		最大検査範囲	4600 mm × 800 mm
測定機能			ユーザーの要望に基づいてカスタマイズ可能
機器仕様		全体寸法	2800mm × 2000mm × 2400mm（モニターを除く）
		重さ	約12トン
		電源	AC 380/220 V ±10%、50 Hz
		消費電力	10kW
		気圧	0.4～0.6 MPa
		モーションコントロール	マウス、ジョイスティック、キーボード
		本体	産業用ワークステーションPC
		放射線漏洩率	<0.5 µSv/h
