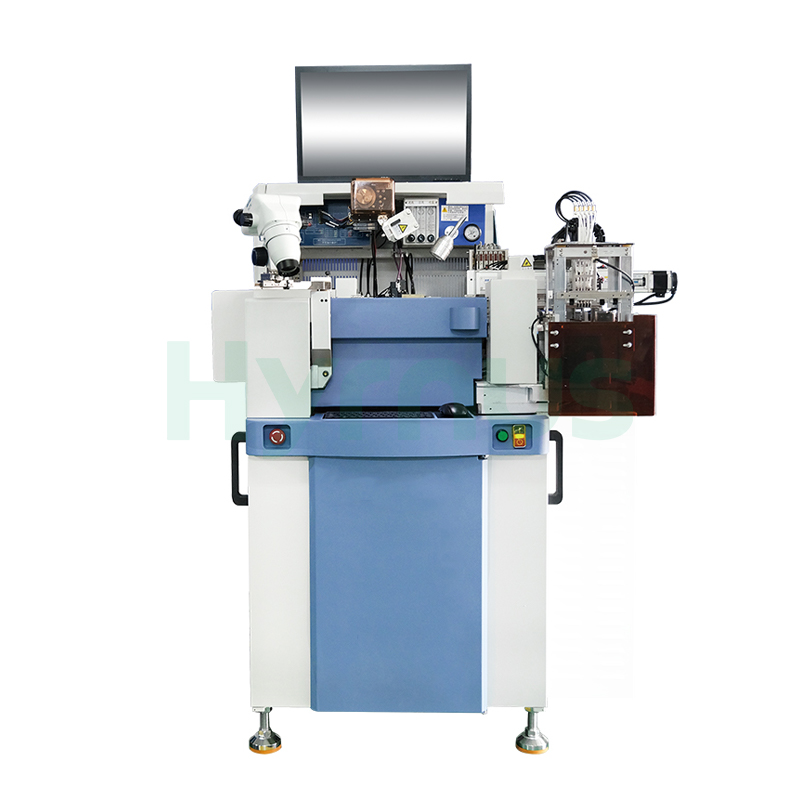

HY-WB400/HY-WB400P ワイヤーボンディングマシン 本システムは、光通信機器パッケージにおける多平面相互接続用に設計された、傾斜および回転可能なワークホルダー式ワイヤボンディングシステムです。自動材料搬送、カスタマイズ可能な治具、プログラム可能な光路、高精度XYZRダイレクトドライブシステムを備えています。高速段取り替えとPRルックアヘッド機能により、高いUPHと効率的な生産性能を実現します。
ブランド :
HYRNUS商品番号 :
HY-WB400 / HY-WB400P注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China半導体ボールボンダー 光通信部品ワイヤボンディング装置
製品紹介
HY-WB400/HY-WB400Pワイヤーボンディングマシン 本製品は、傾斜・回転可能なワークホルダーを備えており、光通信部品の製造におけるチップとピン間の多平面相互接続プロセスに最適化された設計となっています。光通信部品のパッケージングおよび製造において、重要な機器の一つとして認識されています。
特徴
| いいえ。 | 特徴 |
| 1 | 効率的な材料搬送およびクランプシステム、自動積載および荷降ろし、顧客製品に基づいたカスタマイズ可能なマガジンおよび治具 |
| 2 | プログラム可能な光路システム |
| 3 | 高効率かつ高精度なXYZRダイレクトドライブシステム |
| 4 | 迅速な製品切り替え、30分以内 |
| 5 | PR先読み機能、市場最高水準の生産効率（UPH）>1K @ 4線式TO56 |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 作業者（カスタマイズ可能） | |
| 2. | ワークホルダーZトラベル | 17mm |
| 3. | ヒーター温度 | 室温～300℃ |
| 4. | ワークホルダーXY範囲 | 72 mm × 46 mm |
| 5. | オペレーティング·システム | Windows |
| 6. | 絆を深める旅 | 60mm × 45mm |
| 7. | 最小ボンドパッドピッチ | 45μm |
| 8. | 接合精度 | ±3 μm @ 3σ |
| 9. | ワイヤー径 | 18μm～50μm |
| 10. | 最大配線長 | 7 mm |
| 11. | 最小ループ高さ | 60μm |
| 12. | ループ高さ精度 | ±25.4 μm |
| 13. | ワイヤースイング | ±25μm |
| 14. | ループ制御 | 完全にプログラム可能 |
| 15. | 光路 | 2～4倍／1.6～3.6倍の連続ズーム、プログラム可能なオートフォーカス |
| 16. | 標準接着速度 | TO56 UPH >1K @ 4線式（3回転ループ） |
| 17. | チップ位置許容誤差 | X: ±190 μm、Y: ±140 μm |
| 18. | チップ角度公差 | 回転角度 ±45° |
| 19. | 超音波パワー | 0～2W |
| 20. | 結合力 | 0～360g |
| 21. | 入力電圧 | 交流220V±10%（50Hz） |
| 22. | 圧縮空気の必要量 | 0.35～1 MPa、Φ10 エア継手 |
| 23. | 重さ | 正味重量：700kg |
| 24. | 定格空気消費量 | 150 L/分 @ 0.5 MPa |
| 25. | 寸法（幅×奥行×高さ） | 1250 × 950 × 2100 mm |
| 26. | ループモード | Qループ／Sループ／BGAツイスト |
| 27. | クランププレートの高さ | 5.2 mm |
| 28. | 溶接可能な平面アングル | 0° / 12° / 90° / 270° |
利用規約
| No | アイテム | 要件 |
| 1. | 周囲温度（室温） | 15℃～30℃ |
| 2. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 3. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 4. | 電力要件 | 1. 220V AC ± 10% |
| 2. 電力 ≥ 2000W | ||
| 3. 周波数：50Hz ± 1Hz | ||
| 5. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 6. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | 2000W以上 |
| 11. | インターフェース仕様 | 10A、単相3線式 |
