電子部品用インライン自動二液性接着剤ポッティング装置

HY-PM3030は、コンベア搬送、精密計量、接着剤混合、3軸吐出を統合したインライン式自動2成分封止機です。真空材料供給および脱気に対応しており、搬送コンベア、硬化炉、その他の自動化機器と接続して、回路基板、電子部品、車載電子機器、照明製品、小型家電製品の封止、シーリング、絶縁を行うことができます。

ブランド :
HYRNUS
商品番号 :
HY-PM3030
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

電子部品用インライン自動二液性接着剤ポッティング装置

HY-PM3030 インライン自動二液ポッティング装置連続自動生産向けに設計されています。レール搬送、精密計量、自動混合、制御された吐出、および3軸モーション制御を1つのシステムに統合しています。

この装置は、産業用コンピュータとモーションコントロールカード、そして高精度な3軸ロボットシステムを組み合わせることで、プログラムされた経路に従って高速かつ安定した正確な3次元塗布を実現します。

インラインコンベアは、搬送ステーション、硬化炉、その他の自動化機器に接続でき、製品の連続搬送、位置決め、封止、および排出を可能にします。この機械は様々な二液性接着剤に適しており、電子製品の封止、シーリング、絶縁、および保護に使用できます。

製品の特徴

産業用コンピュータとモーションコントロールカードは、安定した正確なシステム制御を実現します。
高精度三軸ロボットシステムにより、高速かつ高精度な三次元吐出が可能になります。
インラインレールコンベアは、搬送ステーション、硬化炉、その他の自動化機器との接続をサポートします。
高精度計量モーターにより、接着剤の配合比率を正確に制御し、自動混合と制御された吐出を実現します。
混合比の精度と分注精度は、いずれも±2%に達する可能性があります。
吐出ヘッド1個あたり、最大500×500×100mmの有効作業領域。
さまざまな生産要件に対応できるよう、複数の混合比率と吐出量が用意されています。
粘度が100,000 cP以下の接着剤に適しています。
真空による材料供給と真空脱気は、接着剤中の気泡を低減するのに役立ちます。
加熱、撹拌、自動洗浄、圧力監視などの機能はオプションで利用可能です。
サーボモーターとボールねじにより、滑らかな動きと正確な位置決めが実現します。
プログラム編集とパラメータ設定のためのユーザーフレンドリーなインターフェースを備えた、Windowsベースの制御システム。
コンパクトな機械構造で、連続自動生産ラインに適しています。

適用可能な産業

*PCBおよび回路基板のポッティング

電子部品のポッティング

電源モジュールのポッティング

コントローラーとドライバーのポッティング

*自動車用電子機器のポッティング

*LEDおよび照明製品のポッティング

小型家電制御モジュールのポッティング

*点火装置のポッティング

車載電子製品のポッティング

掃除機用電子部品ポッティング

フィルターおよびフィルターエレメントの供給

*その他の電子製品の密封、絶縁、保護

技術パラメータ

アイテム	仕様
モデル	HY-PM3030
機械の種類	インライン式自動二成分ポッティングマシン
ヘッドあたりの有効作業範囲	500(X) × 500(Y) × 100(Z) mm
XY軸移動速度	0～500 mm/s
Z軸移動速度	0～200 mm/s
混合比の精度	±2%
調剤精度	±2%
混合比率の調整が可能	100:100–100:20 または 100:20–100:10
調剤率	構成に応じて、1～10 g/s、5～20 g/s、または10～30 g/s
適用可能な接着剤の粘度	＜100,000 cP
制御システム	産業用コンピュータ、ディスプレイ、モーションコントロールカード
計量方法	ステッピングモーターとギアポンプ／スクリューポンプ、またはサーボモーターとピストンポンプ
動作モード	全自動インライン運転
抗硬化時間設定	0～9999秒、調整可能
送電システム	サーボモーターとボールねじ
電源	AC 220V
機械寸法	1470(長さ) × 1850(幅) × 2400(高さ) mm
機械重量	約650kg
動作温度	0～40℃
動作湿度	相対湿度20～90％

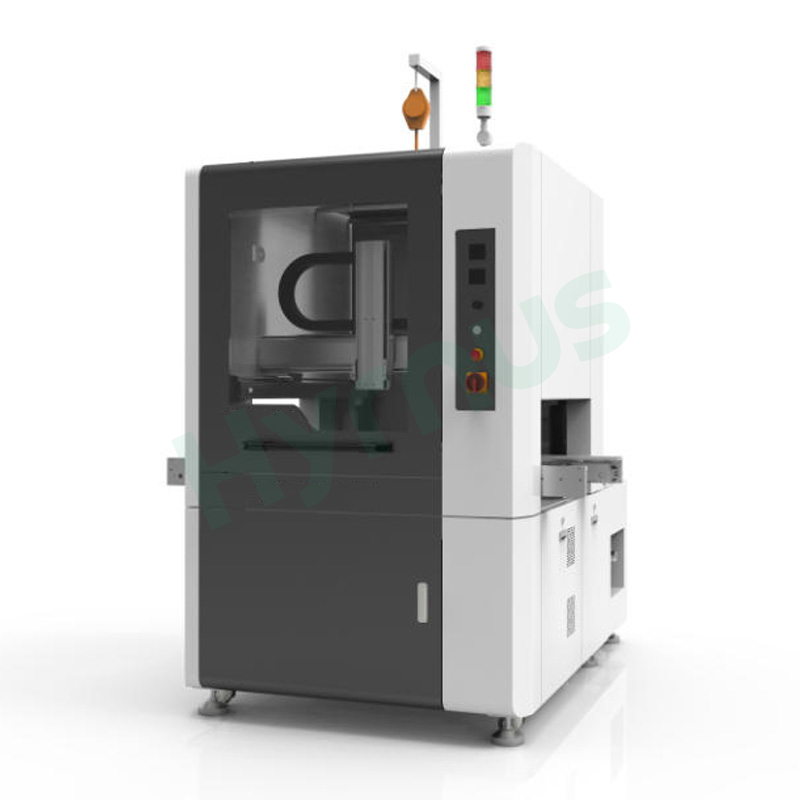

Two-Part Adhesive Dispensing Machine

よくある質問

HY-PM3030インライン2液性封止機はどのような用途に使用されますか？

HY-PM3030は、2液性接着剤の自動塗布およびポッティングに使用されます。プリント基板アセンブリ、電子部品、照明製品、小型家電製品、点火装置、自動車部品、フィルター、掃除機部品など、封止、絶縁、または保護が必要な製品に適しています。

この機械はどのような種類の接着剤に対応できますか？

この装置は、エポキシ、シリコーン、ポリウレタン、その他のABポッティング材など、様々な二液性接着剤に適しています。最終的な構成は、接着剤の粘度、混合比、硬化特性、および生産要件に応じて選択する必要があります。

この機械は自動生産ラインに適していますか？

はい。HY-PM3030はインライン式全自動ポッティングマシンです。トラック／レールコンベアを使用し、ボードローダー、アンローダー、硬化炉、その他の上流または下流の機器と接続できます。
