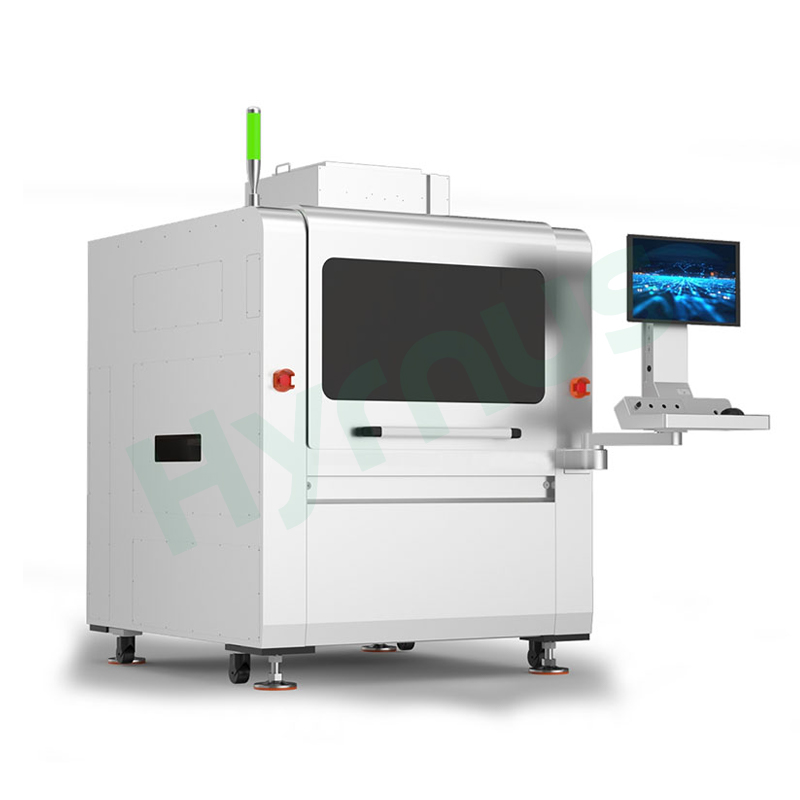

高性能ワイヤボンディング＆チップ外観検査機
製品紹介HY-BI300P ワイヤボンディング＆チップ外観検査機自動車用電子機器、産業用グレード、民生用電子機器などの用途に適しており、100%の全数検査とデータトレーサビリティを実現し、包装・試験工場の歩留まり向上、コスト削減、効率向上に貢献します。
アプリケーションシナリオ
ハイエンド／複雑な製品ライン向けのハイエンド3D構成：デュアルカメラを採用し、高精度2D検査と高速3D検査を別々に実現します。
大型キャリア、深いキャビティ、ワイヤーループの高さや金球の形状に対する厳しい要求が求められる生産ラインに適しています。例えば、ハイエンドメモリ、TRデバイス、パワーデバイスなどです。主要アルゴリズムとパフォーマンス機能
点群アルゴリズムは、交差配線や被写界深度が大きいシナリオにおける画像処理の課題を克服します。2D+3Dデュアルモード検査により、2Dで外観上の欠陥を完全にカバーし、3Dでワイヤループの高さを正確に測定して、ハイエンド製品の厳しい検査基準を満たすことができます。マルチレイヤー画像取得とワイヤ幅の割合に基づく欠陥判定により、システムはデータリンクを解放し、「リアルタイム検査 - 精密分析 - プロセス最適化」の完全なプロセス閉ループ管理を形成します。
RGBマルチチャンネル光源
マルチチャネル融合技術
金線抽出アルゴリズム
高速飛行捕獲
超深度フォーカス合成
高精度3D検査
AI支援プログラミング
検査結果の再判定メント
製品の特徴
配線の交差短絡、配線の異常なループ、断線、金/アルミボールのずれ、コールドジョイント、配線径の不均一
表面の傷、欠け、異物、接着剤の残留物、ひび割れ、マーキング不良
パッドの酸化、汚染、寸法偏差
単層クロスワイヤ検査の問題を解決します
多層アルゴリズムとワイヤ幅率欠陥検出をサポート
精度とフレームレートにおいて、従来の3Dラインスキャン技術を大幅に上回る性能を発揮します。
スタンドアロンのオフライン生産またはインライン生産をサポート
独自開発の点群アルゴリズムと超被写界深度融合技術による、クロスワイヤおよび超大被写界深度シナリオにおけるワイヤボンディングおよびダイ外観検査
持ち運びやすく、ユーザーフレンドリーなインターフェースとガイド付きプログラミング主な仕様
| アイテム | 仕様 |
| ピクセル解像度 | 3.2μm |
| 2D検査精度 | ±2 μm |
| 完全検査 | 100% |
| ループ高さ測定 | ±10μm |
| 2Dピクセル解像度 | 2.5μm |
| 2D視野角（FOV） | 10 mm × 10 mm |
| 3Dピクセル解像度 | 3.2μm |
| 3D視野角（FOV） | 22 mm × 22 mm |
| 被写界深度 | 200μm |
| 対応製品の寸法 | 50～300 mm（長さ）× 50～300 mm（幅）× 0.1～30 mm（高さ） |
パラメータ仕様
| アイテム | パラメータ |
| 機器名 | ワイヤーボンディングおよびダイ目視検査機 |
| モデル | HY-BI300P |
| 2D/3D精度 | 2D: 2.5 µm |
| 3D: 3.2 µm | |
| 視野 | 2D: 10 mm × 10 mm |
| 3D: 22 mm × 22 mm | |
| 検出可能なはんだ接合部の欠陥 | 欠陥幅 ≥ 3 ピクセル、コントラスト ≥ 30 ビット: 接着なし、接着オフセット、接着サイズ、接着厚さ、ゴルフボール欠陥 |
| 検出可能な配線欠陥 | 欠陥幅 ≥ 3 ピクセル、コントラスト ≥ 30 ビット:配線ミス、配線欠落、配線断線、配線オフセット (蛇行)、再接着、配線たるみ (水平)、ブリッジ配線、余分なテール、配線たるみ (垂直)、配線ループの高さ、交差配線間隔 |
| 検出可能な金型欠陥 | 欠陥幅 ≥ 3 ピクセル、コントラスト ≥ 30 ビット: ダイの欠け、ダイの回転、ダイの欠落、ダイのひび割れ、インクの染み、ダイのずれ、傷、異物混入、エポキシ樹脂の付着、ダイの傾き |
| 基板サイズ | 50～300 mm（長さ）× 50～300 mm（幅）× 0.1～30 mm（高さ） |
| 機器の寸法 | 1400 × 1550 × 1750 mm |
| 重さ | 1500 kg ± 5% |
| 電力定格 | 2.5kW |
検査項目
| ワイヤーの断線 | 行方不明のボンド | 傷 | 位置ずれ／角度偏差 |
| ワイヤーバンドリング | ボンドパッドの位置ずれ | 割れる | 銀接着剤／エポキシ樹脂の溢れ |
| ワイヤー崩壊 | 異常なボール径 | 酸化 | チッピング |
| 異常なワイヤーアーク | チップの外観上の欠陥 | 汚染 | チップが欠落しています |
