自動接着剤ディスペンサー 液体接着剤ディスペンサー装置

製品概要

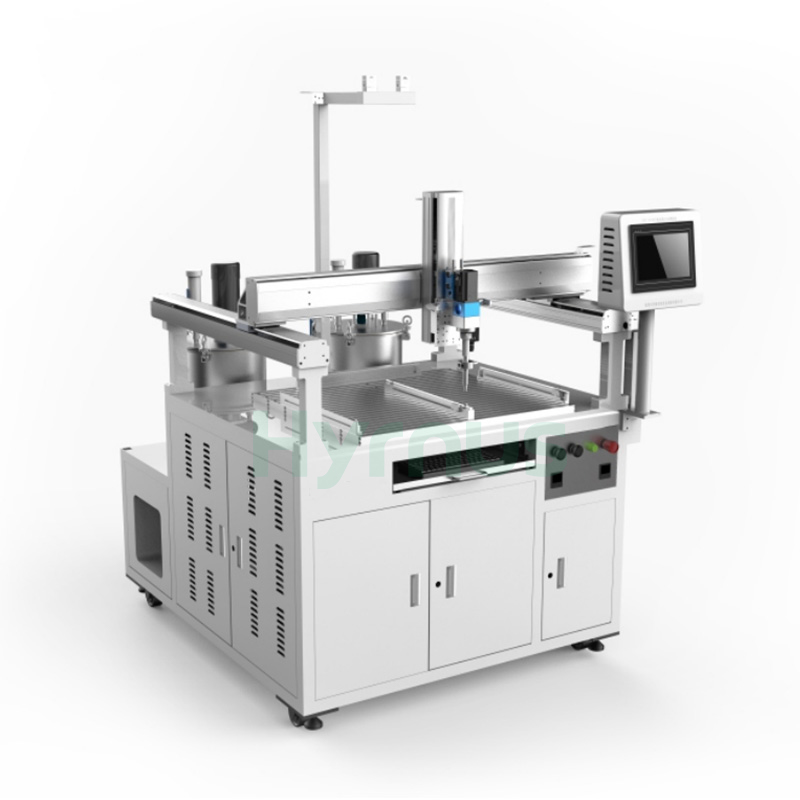

HY-AP3030自動接着剤ディスペンサー プリント基板製造、電子部品、照明製品、小型家電製品、自動車部品、フィルターなどの用途において、各種A/B接着剤を精密に塗布するのに適しています。

本機は、高度なアルゴリズムを搭載した独自のモーションコントローラと高精度3軸マニピュレータを採用し、高速かつ正確な3D吐出動作を実現します。精密な計量モーター制御により、正確な混合比、自動混合、定量吐出を保証します。また、真空充填および真空脱気に対応し、オプションで加熱、攪拌、自動洗浄、圧力監視機能も備え、さまざまな接着プロセス要件に対応します。安定したオペレーティングシステムとユーザーフレンドリーなインターフェースにより、操作が容易で、生産現場でのコスト効率にも優れています。

製品の特徴

アプリケーション

*プリント基板（PCB）業界

電子部品産業

*電灯産業

小型家電業界

*点火装置業界

*自動車アクセサリー業界

フィルター業界、その他多数。



機器パラメータ

No	Cカテゴリ	パラメータ
1.	モデル	HY-AP3030
2.	効果的な出張	700（X）×500（Y）×100（Z）mm（デュアルヘッド移動量）
3.	最高速度	X/Y: 300 mm/秒、Z: 150 mm/秒
4.	混合比率（重量比）	30：100
5.	比率制御システム	定量ポンプ
6.	比率精度	±2%（100gあたり）
7.	動作モード	スタートスイッチ
8.	調剤精度	±2%（100gあたり）
9.	流量制御方法	デジタル入力
10.	吐出速度	実際の要件に応じて調整可能
11.	自動制御システム	産業用PC + モーションコントロールカード
12.	方法	真空自動吸引／手動注ぎ
13.	インターフェース表示システム	Windows 7
14.	洗浄方法	半自動洗浄
15.	混合方法	動的混合
16.	抗硬化時間	0～10000秒
17.	適用粘度	100～30000 CPS
18.	空気供給	0.5～0.7 MPa
19.	電源	AC220V、50Hz
20.	機械寸法（長さ×幅×高さ）	1320 × 1450 × 2200 mm





作業プロセス

No	説明
1	成分Aと成分B用の別々の貯蔵タンクで、手動または真空による材料投入に対応
2	貯蔵タンクは、攪拌、加熱、脱気などの機能を提供する。
3	処理済みの単成分接着剤は、排出管を通ってそれぞれ計量ポンプAとBに流れ込む。
4	ソフトウェア制御による比率と流量で、接着剤は供給パイプを通って混合バルブの出口に送られます。
5	ダイナミックミキシングバルブは、A成分とB成分を均一に混合し、硬化に適した接着剤を生成します。
6	吐出時間はシステムパラメータでプログラム可能で、シンプルで便利です
7	混合は混合管内部でのみ行われるため、自動洗浄はバルブと混合管部分のみに適用されます。
