高精度自動接着剤塗布機（空気圧式）
製品紹介

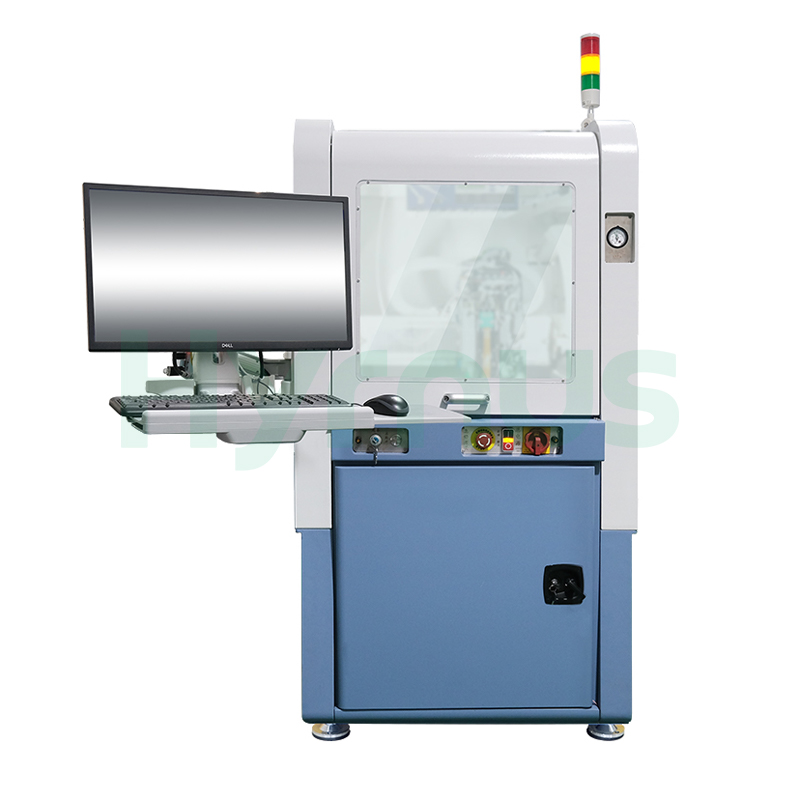

HY-DM300 空気圧式塗布機電子部品パッケージにおけるマルチチップディスペンシングプロセス向けに設計されています。ガントリーデュアルドライブプラットフォームを採用することで、安定した高精度なディスペンシングを実現し、高精度ビジョンポジショニングにより確実な製品位置合わせを可能にします。最大キャリア幅150mmのコンベアライン動作に対応し、標準SECS-GEMプロトコルによる情報管理要件を満たします。武蔵製空圧ディスペンシングバルブ、接触式インライン高さ測定精度±2μm、高速な製品切り替え、柔軟なディスペンシングパターン設定を備え、ハイブリッド回路、COB、MCM、MEMS、RF、光電子モジュールなどに適しています。
機器の性能
| いいえ。 | 特徴 |
| 1 | ガントリー式デュアルドライブプラットフォームにより、吐出精度と安定性を確保 |
| 2 | 様々な分注工程の要件に適しており、迅速な製品切り替えが可能です。 |
| 3 | 高精度ビジョンポジショニング機能 |
| 4 | 情報管理要件を満たし、標準SECS-GEMプロトコルをサポートします。 |
| 5 | コンベアライン運転、最大対応キャリア幅150mm |
| 6 | シングルバルブ構成、武蔵製空気圧バルブ |
| 7 | 接触式高さセンサーによるインライン高さ測定を統合し、高さ測定精度は最大±2 μm |
| 8 | オプションの真空ポンプとエアコンプレッサー |
| 9 | 複数の一般的な既製ディスペンシングパターン、カスタムディスペンシングパターンをサポート |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 位置決め精度 | ±1 μm |
| 2. | 最小吐出針径 | 直径0.25mm |
| 3. | トラックの高さ | 900 ± 20 mm |
| 4. | 調剤方法 | 空気圧吸引／ピエゾバルブ／スクリューバルブ |
| 5. | 視覚認識システム | 5メガピクセル、複数の認識アルゴリズムに対応 |
| 6. | 深度制御範囲 | 最大16mm |
| 7. | 身長測定の精度 | ±5 μm/±2μm |
| 8. | 身長測定方法 | 接触型か非接触型か |
| 9. | 最大キャリアサイズ | 210 mm × 150 mm |
| 10. | ディスペンシングパターン | 複数の一般的なプリセットパターン、カスタムディスペンシングパターンをサポート |
| 11. | 光源 | 同軸ライト、リングライト |
| 12. | オペレーティング·システム | Windows 10 |
| 13. | 圧縮空気の必要量 | 0.4～0.6 MPa、流量 >150 L/分 |
| 14. | 真空ライン圧力 | ≤ -85 kPa |
| 15. | 周囲の湿度 | <相対湿度60％ |
| 16. | 機器の正味重量 | 1.3トン |
| 17. | 入力電圧 | AC 220V ± 10% |
| 18. | 定格電力 | 1kW |
| 19. | 定格周波数 | 50/60 Hz |
| 20. | 設置面積（幅×奥行×高さ） | 970 mm × 1570 mm × 2040 mm |
製品詳細
HY-TP700 精密AB接着剤ディスペンサー 本装置は、A/B系接着剤の正確な配合、混合、定量塗布のために設計されています。産業用PC、高度なモーションコントロールシステム、高精度3軸ロボットアームを搭載し、プリント基板、電子部品、自動車部品、照明製品などの用途において、安定した効率的な塗布性能を実現します。
HY-CUS03 自動プッシュプル式接着剤供給・選別システム これは、SMA、SMB、およびSMCパッケージ製品向けに特別に設計された、自動プッシュプル式接着剤塗布・選別システムです。
HY-PU001 S液体分注機加工機 これは、TO252-6Rパッケージ製品専用に設計された、自動プッシュプル式接着剤塗布・選別システムです。
HY-PU001Aエポキシ塗布機は、TO220パッケージ製品専用に設計された、自動プッシュプル式接着剤塗布・選別システムです。
HY-VI8 真空はんだ付け炉本装置は、半導体業界のリードフレーム製品およびパワーデバイス向けに最適化された全自動インライン真空はんだ付け炉であり、PDFN、QFN、SMA、TO220、およびTO3Pパッケージに対応しています。
HY-PM400 全自動真空ポッティングマシン 真空脱気、精密計量、動的混合、3軸吐出、自動洗浄を組み合わせた装置です。調整可能な真空条件下で2液性接着剤を自動的に吐出し、気泡や空隙を低減するため、車載電子機器、コンデンサ、コイル、変圧器、リレー、パワーモジュールなどに適しています。
HY-TP3030自動二液性ポッティングマシンは、高精度計量システムと高精度三軸モーションプラットフォームを組み合わせ、二液性接着剤の計量、混合、吐出を自動で行います。真空供給および脱気機能を備え、各種電子製品の自動吐出、ポッティング、封止に適しています。
HY-PM3030は、コンベア搬送、精密計量、接着剤混合、3軸吐出を統合したインライン式自動2成分封止機です。真空材料供給および脱気に対応しており、搬送コンベア、硬化炉、その他の自動化機器と接続して、回路基板、電子部品、車載電子機器、照明製品、小型家電製品の封止、シーリング、絶縁を行うことができます。
