高性能シリーズ テスト＆テーピング一体型ハンドラー

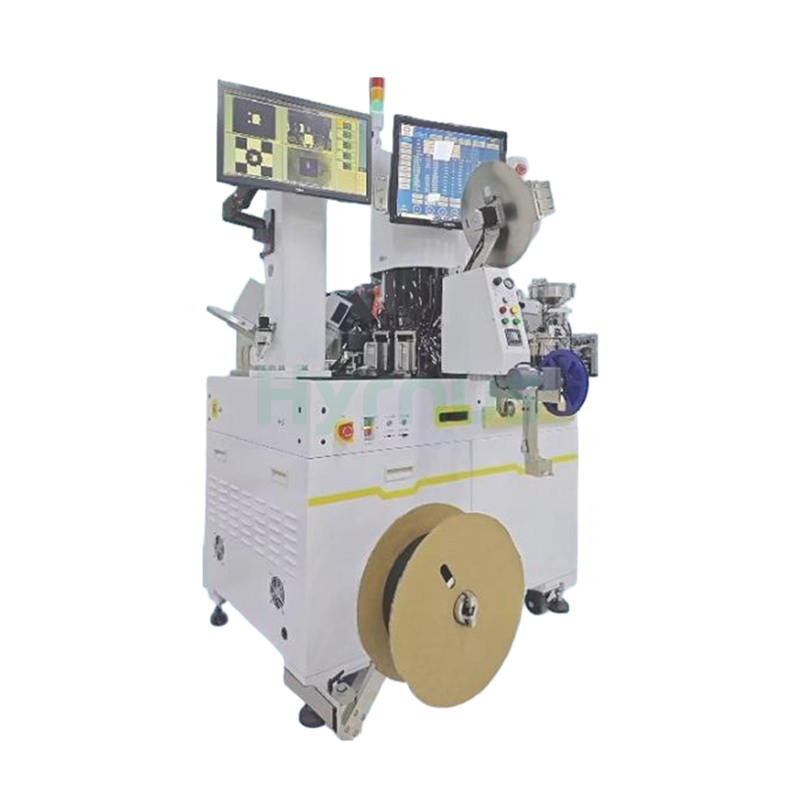

HY-TT2401 Cヒップソーティングマシン 位置決め精度±5 µm、方向精度±0.1°で最大スループット45,000 UPHを実現し、SOT、SOD、SC、SON、SOP、BGA、QFN、DFN、TSSOP、MSOP、WLCSPなどの幅広いパッケージタイプ、および磁気、光学、近接センサーで精度と効率を確保します。このシステムは、256段階のグレースケールとRA 0.02～0.03の認識精度を備えた480×640ピクセルの画像認識システムを搭載し、2～8つのテストステーションをサポートし、統合された光学検査機能とレーザーマーキング機能を備えています。220V AC ±5% / 50 Hzで動作し、電力範囲は800～1500 Wで、最小0.5 MPaの加圧空気供給が必要で、50 L/minを消費します。 1470mm×1340mm×1900mmというコンパクトな寸法と800kgの重量を持つHY-TT2401は、大量かつ高精度なデバイスのテストおよびパッケージング向けに、信頼性が高く省スペースなソリューションを提供します。

主要技術仕様

HY-TT2401シリーズの仕様
システム機能
処理能力（UPH）	最大45,000 UPH（製品サイズとテスト時間によって異なります）
位置決め精度	±5 µm
方向精度	±0.1°
適用可能なパッケージタイプ	SOT、SOD、SC、SON、SOP、BGA、OIC、TSSOP、MSOP、QFN、DFN、WLCSP、磁気センサー、光センサー、近接センサーなど。
デバイス構成
給餌方法	振動ディスク
排出方法	テーピング
光学検査	はい
レーザーマーキング	はい
テスト基地局	2～8駅
画像認識システム
グレースケールレベル	256段階のグレースケール
解決	480 × 640ピクセル
認識精度	画素精度：PA 0.01、認識精度：RA 0.02～0.03
電気的パラメータ
電圧／周波数	220V AC ±5% / 50 Hz
定格電力	800～1500W
加圧空気の必要量	0.5 MPa（最小）
空気消費量	50 L/分
機械的寸法
寸法（L） × W × H)	L 1470 × W 1340 × 高さ1900mm
重さ	800kg
