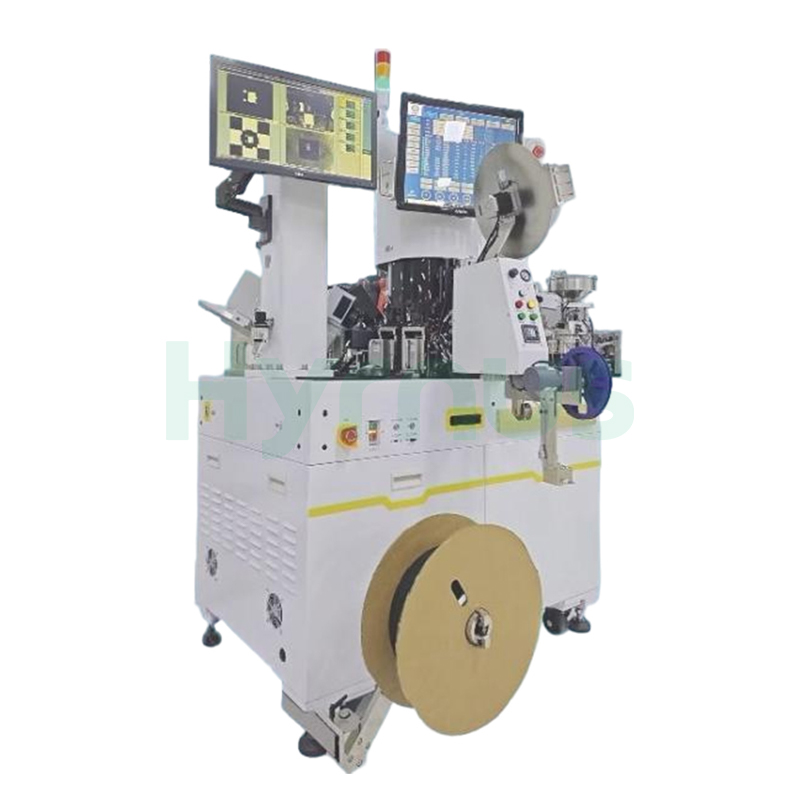

高速シリーズテスト＆テーピング一体型マシン

Name: 高速シリーズテスト＆テーピング一体型マシン
Availability: InStock

HY-TT1801テストソーターは、ディスクリートデバイス、IC、DFNコンポーネント、整流ブリッジのテープ貼りに使用されます。

今すぐお問い合わせください

高速シリーズテスト＆テーピング一体型マシン

製品紹介

HY-TT1801 タレット式テスト選別機高速検査、マーキング、テーピング機能を統合。日本製DDモーターを搭載し、安定した動作と高いUPHを実現。統合されたマーキングシステムとビジョンシステムを組み合わせることで、高品質なテーピング結果をお客様に提供します。

ハードウェアシステム

自社開発モーター

社内設計のテスト回路基板

最適化された構造と向上した精度

高速かつ高効率

最大スループットは55K/時

多機能設計で、様々な業界への応用が可能

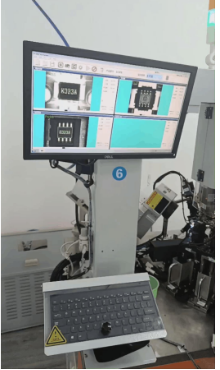

ビジョンシステム

このビジョンシステムは、複数の構成オプションをサポートしています。

1.0×1.0mm、3.5×3.5mm、4×4mm、6×6mmなど、様々な製品サイズに対応しています。

画像認識技術は社内で独自開発されています。

機器の特徴

自動高さ校正機能

自動供給：振動式ボウルフィーダーにより、迅速かつ安定した材料供給を実現

試験：2～8個の電気試験ステーションと4個のCCD検査ステーションを備え、効率的な方向確認、光学検査、電気性能試験を実施し、歩留まりを大幅に向上させます。

メインタレット：18個または24個のサーボ駆動式真空ノズルにより、製品を各ステーションの中心まで正確に搬送します。

回転ユニット：位置決め誤差0.005mm、角度精度0.1°の高精度位置決めおよび製品方向調整

マーキングタレット：レーザーマーキング、集塵、マーキング画像検査を統合し、マーキング速度を大幅に向上させる。

テーピングモジュール：自動テーピングに加え、自動材料補充機能もサポートします。

主要技術仕様

HY-TT1801シリーズの仕様
システム機能
処理能力（UPH）	最大処理能力：55,000 UPH（製品サイズと試験時間によって異なります）
位置決め精度	±5 µm
方向精度	±0.1°
適用可能なパッケージタイプ	SOT、SOD、SC、SON、SOP、BGA、OIC、TSSOP、MSOP、QFN、DFN、WLCSP、磁気センサー、光センサー、近接センサーなど。
デバイス構成
給餌方法	振動ディスク／チューブ
排出方法	キャリアテープ／チューブ
光学検査	はい
レーザーマーキング	はい
テスト基地局	2～8駅
画像認識システム
グレースケールレベル	256段階のグレースケール
解決	480 × 640ピクセル
認識精度	画素精度：PA 0.01、認識精度：RA 0.02～0.03
電気的パラメータ
電圧／周波数	220V AC ±5% / 50 Hz
定格電力	800～1500W
加圧空気の必要量	0.5 MPa（最小）
空気消費量	50 L/分
機械的寸法
寸法（L） × W × H)	L 1470 × W 1340 × 高さ2020mm
重さ	800kg
