ICおよびLEDデバイス向け高性能ブルーテープテーピングマシン

ICおよびLEDデバイス向け高性能ブルーテープテーピングマシン

製品紹介

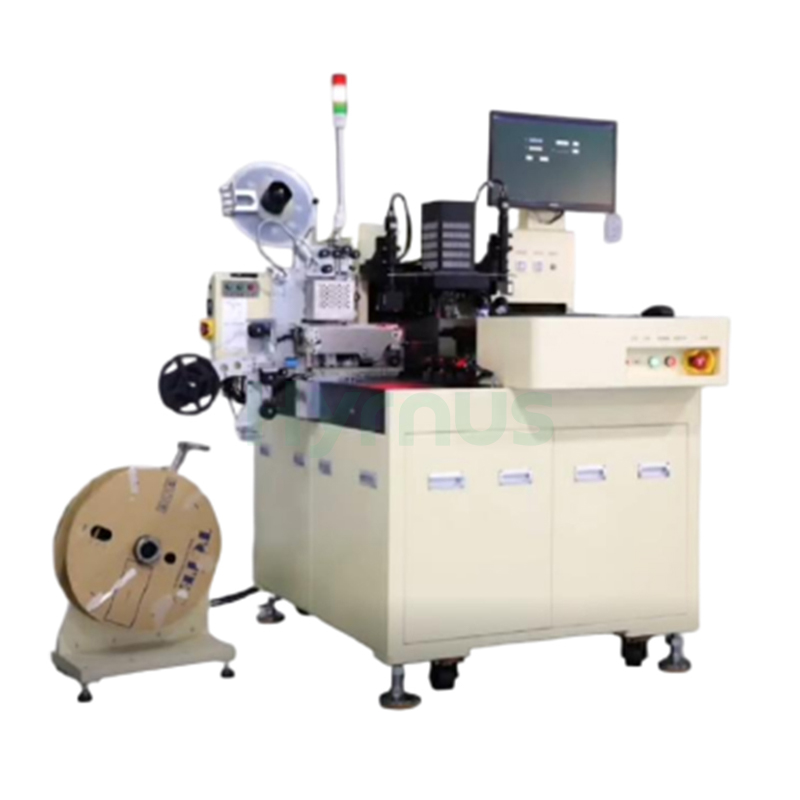

HY-BT12 選別機カム駆動Z軸とACサーボモーターを備えた180°回転アームを搭載し、テーピングサイクルタイムは <300 ms (カメラオフ) または <最大UPH 15Kで450ms（カメラオン）です。このシステムは、拡張リングを使用して8インチと12インチのウェーハサイズをサポートし、5×5ミルから270×270ミルまでのダイサイズを処理し、8mmと12mmのキャリアテープと互換性があります。256のグレースケールレベルと0.7倍から4.5倍の光学倍率を提供する1024×768ピクセルのビジョンシステムを備え、1.56μmから8.93μmの認識精度と35μmの配置精度を実現します。下部カメラは、欠けたダイ、ひび割れたダイ、およびダイの向きを検出し、40～200gfのプログラム可能なボンディング力と、プログラム可能な上下動作を備えたエジェクタシステムを備えています。このシステムには、色分け分類（良品/不良品/その他/空）による包括的なマッピング機能が含まれており、Horng Com TXTマップ形式をサポートし、真空センサーの欠落ダイ検出機能を備えています。 HY-BT12は、定格電力2500W、AC220V/50Hzで動作し、0.6MPa以上の圧縮空気と700mmHgの真空を必要とします。寸法は1200×1200×1500mm、重量は1000kgで、大量のブルーテープからキャリアテープへのパッケージングにおいて、効率的で信頼性の高い動作を実現します。

技術仕様

アイテム	仕様
ピックアンドプレースユニット
回転アーム	180°回転タイプ
Z軸	カム構造
モーター	ACサーボモーター
Z軸信号ケーブル	ケーブル配線を最適化して、電線やチューブのねじれや破損を防ぎます。
ウェハーステージ
XYトラベル	14インチ×14インチ
XYステージ解像度	0.04ミル（1μm）
モーター	リニアモーター
テープユニット
キャリアテープ仕様	8mmおよび12mmのキャリアテープに対応
底面カメラ	欠けたダイ、ひび割れたダイ、およびダイの向き（表裏）を検出します。
ダイ＆ウェーハ
ダイサイズ	5ミル×5ミル〜80ミル×80ミル80ミル×80ミル〜270ミル×270ミル
ウェハーサイズ	8インチ/12インチ（拡張リング付き）
ダイタイプ	IC、LED
結合力	40gf～200gf（プログラム可能）
排出システム
エジェクターピン＆リング機構	プログラム可能な上下動作
ビジョン＆光学システム
画像処理	256段階のグレースケール値
検出能力	インクの点、金型の欠け、金型のひび割れ（自動スキップ）
解決	1024 × 768
光学拡大	0.7倍～4.5倍に調整可能
認識精度	1.56 μm ～ 8.93 μm
金型配置精度	35μm（5ミル～80ミルの場合）
CPK	設定可能なアラーム制限
ウェハー光学拡大	異なるダイサイズに対応する2種類のレンズセット、ユーザーが選択可能
下部カメラの拡大	異なるダイサイズに対応する2種類のレンズセット、ユーザーが選択可能
スピード
テーピングサイクル時間	<300ミリ秒（カメラオフ）<450ミリ秒（カメラON）
プログラムストレージ
プログラム数量	50
基材あたりの最大ダイ数	999 × 999
1回あたりの最大基質数	99 × 99
欠落ダイ検出
検出方法	真空センサー
公共事業
電源	AC 220V / 50Hz
圧縮空気	≥ 0.6 MPa
真空レベル	700 mmHg
消費電力	2500W
寸法と重量
重さ	1000 kg
機械サイズ	1200 × 1200 × 1500 mm
ソフトウェアと外観
ブランディング	機械に会社名やロゴは記載されていません。
ソフトウェアロゴ	H-Comのロゴを統合
マシンカラー	JAL標準（W-900 M-12 N-0.6 B-0.7 I-0.6）
マッピング機能
ダイ分類	良い／悪い／その他／空欄（色分け）
ファイル形式	Horng Com TXTマップと互換性があります
マッピング機能	すべての金型は個別に位置合わせ、検査、記録されます。

アプリケーションシナリオ

ブルーテープテープアンドリールマシンは、ブルーテープウェハからチップを正確にピックアップし、キャリアテープにロードするように設計されています。12インチウェハに対応し、8インチウェハとの下位互換性も備えているため、チップの多面的な底面欠陥検査が可能です。このマシンは、自己粘着テープと熱シールテープの両方の封止に対応し、剥離強度を調整でき、カバーテープのカウントも正確に行えます。安定したレールクランプと簡単な調整機能を備え、最大15,000 UPHの処理能力を実現し、大量生産において効率的かつ信頼性の高い動作を提供します。主な用途は、ブルーテープウェハからチップを自動的にピックアップし、顧客向けにキャリアテープリールにパッケージ化することです。
