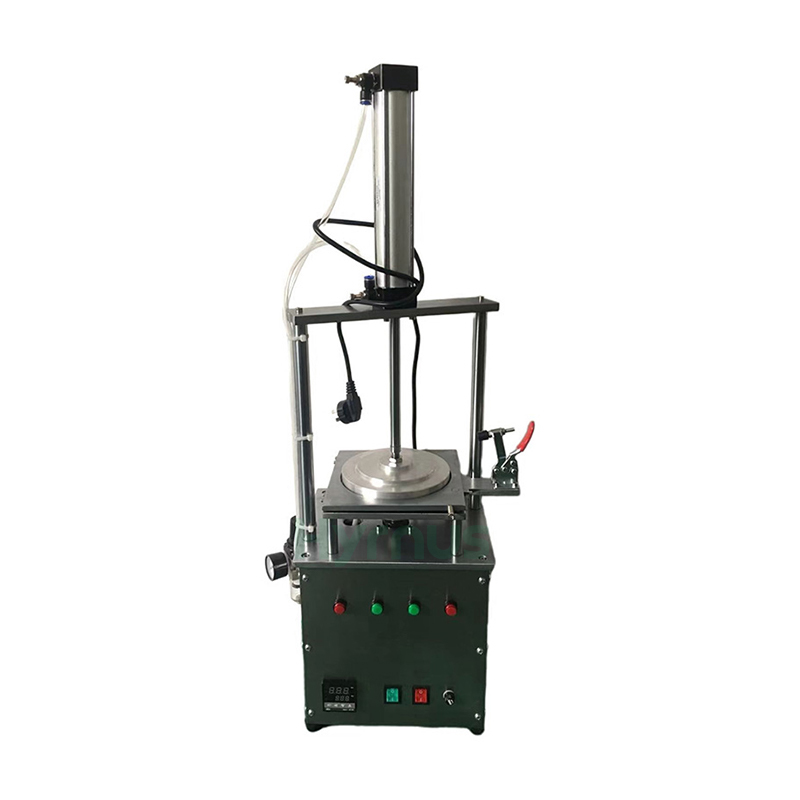

HY-WE2002M マニュアル ウェハー拡張装置 LED、トランジスタ、集積回路などの半導体デバイス製造におけるダイ拡張プロセス向けに設計されています。加熱、フィルム延伸、ウェーハ拡張、フィルム固定を1つのプロセスに統合し、温度、拡張時間、戻り速度を調整することで、安定した効率的な運転を実現します。
ブランド :
HYRNUS商品番号 :
HY-WE2002M注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
ChinaICパワートランジスタ用手動ウェハーエキスパンダー
製品紹介
HY-WE2002Mマニュアルウェハー拡張装置LED、中低電力トランジスタ、集積回路、その他の特殊半導体デバイスの製造におけるダイ拡張に広く使用されています。安定した一貫性のある動作を保証するために、デュアルシリンダー垂直制御構造を採用しています。
本装置は、加熱、フィルム延伸、ウェーハ拡張、フィルム固定を統合した完全なプロセスを提供します。定温加熱システムにより、ダイシングフィルム周囲の均一かつ制御された拡張が可能となり、ダイ間隔と拡張品質の一貫性を維持します。加熱温度、拡張時間、戻り速度は、さまざまなプロセス要件に応じて調整可能です。操作が簡単で、1シフトあたりの効率が高いため、半導体パッケージングやチップアセンブリ用途に適しています。
主な用途
機器の特徴
| いいえ。 | 詳細 |
| 1 | 安定した動作を実現するため、デュアルシリンダー垂直制御を採用。 |
| 2 | 定温設計により、フィルムの均一かつ適度な周辺膨張が保証されます。 |
| 3 | 加熱、延伸、ウェーハ膨張、フィルム固定は、1つの完全なプロセスに統合されています。 |
| 4 | 加熱温度、膨張時間、戻り速度はすべて完全に調整可能です。 |
| 5 | 操作が簡単で、1シフトあたりの生産効率が高い。 |
技術仕様
いいえ。 | パラメータ | 仕様 |
1 | 電源電圧 | AC220V ±10%、50Hz |
2 | 定格電力 | 500W |
3 | 作動空気圧 | 4kg/cm²1Pまたは1.5P |
4 | 温度範囲 | 室温～400℃ |
5 | 上部シリンダーストローク | 200 mm |
6 | 下側シリンダーストローク | 100 mm（調整・位置調整可能） |
7 | 加熱ディスクの直径 | 140 mm |
8 | 全体寸法 | L 270 × W 220 × 高さ900mm |
9 | 機械重量 | 20kg |
操作手順
| いいえ。 | 詳細 |
| 1 | 電源を接続し、高圧エアホースをクイックエアコネクタに取り付けます。 |
| 2 | 電源スイッチを入れて、温度を75度に設定してください。C温度は±5C異なるウェハフィルムの場合）。 |
| 3 | 上部シリンダーのスイッチを「UP」の位置に設定すると、上部プレス金型が最上部に戻ります。下部シリンダーのスイッチを「DOWN」の位置に設定すると、下部プレス金型が最下部に戻ります。下部シリンダーの動作を数回繰り返し、上昇速度をできるだけ遅く調整してください。 |
| 4 | ラッチを解除し、上部作業台を持ち上げ、ウェハーエキスパンダーの内輪を下型に置き、ウェハーフィルムを下型の中央にウェハー面を上にして置きます。上部プレス型で覆い、ラッチを締めます。 |
| 5 | 下部シリンダースイッチを「UP」の位置に設定します。下部金型がゆっくりと上昇し、フィルムを外側に広げ、金型間隔を徐々に広げます。金型間隔が約2に達したら上昇を停止します。–元のサイズの3倍に広げます。ウェハーエキスパンダーの外輪をフィルムの上に平らに置き、内輪は丸みを帯びた縁を下向きにします。 |
| 6 | 上部シリンダーのスイッチを「DOWN」の位置に設定します。上部のプレス金型が押し下げられ、膨張したウェハフィルムが所定の位置に固定された後、最上部の位置に戻ります。 |
| 7 | 下部シリンダーのスイッチを「DOWN」の位置に設定します。下部金型が底部まで下降し、膨張したウェハフィルムが取り出されます。 |
| 8 | ウェハー膨張後、余分なフィルムをトリミングし、次の工程である接着剤の準備とダイボンディング工程に送ります。 |
