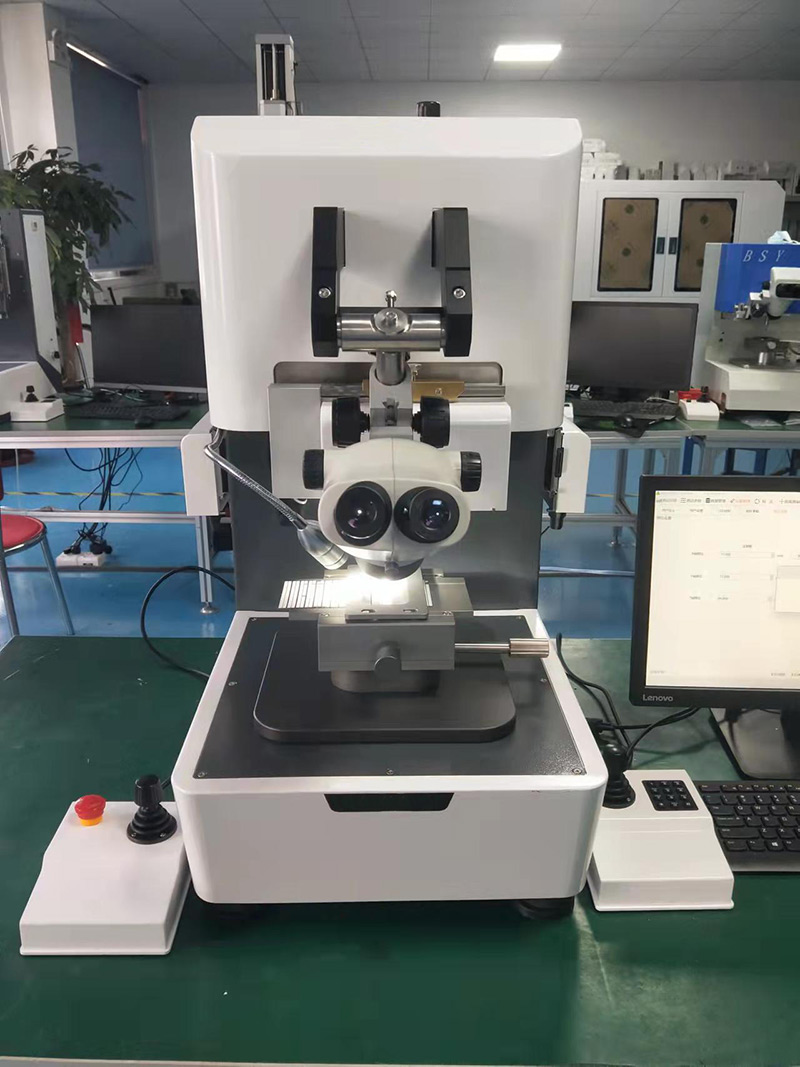

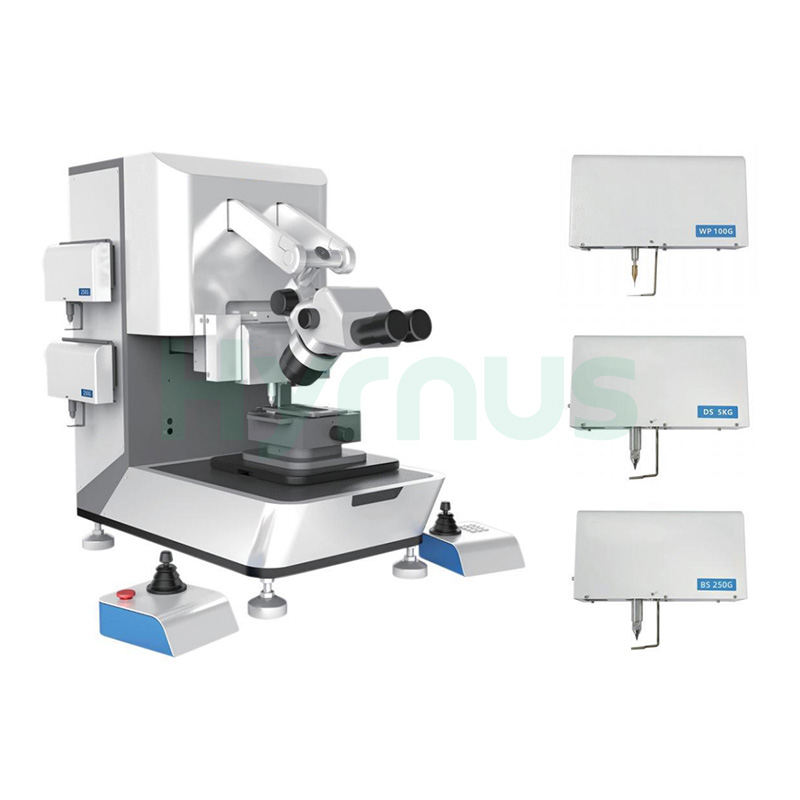

多機能手動プッシュプル力テスター（各種機器用）
製品紹介
HY-PT8100 プッシュテスト（金球/チップ）、プルテスト（ボンディングワイヤ）、圧縮テスト、ピンセットプルテストなど、複数のテストタイプに対応し、25gから200kgまでの幅広い交換可能なセンサーモジュール（ご要望に応じてカスタマイズ可能）を備えています。システムは、総合テスト精度±0.1%、センサー精度±0.003%を実現し、XY軸有効移動量100×100mm、繰り返し位置決め精度±5μm、2mm範囲内での精度±2μmの360°回転可能なプラットフォーム、およびZ軸有効移動量100mm、2mm範囲内でのせん断精度±1μmを備えています。高精細連続ズーム顕微鏡（オプションでCCDカメラ付き三眼顕微鏡）、デュアルジョイスティック4方向操作、独自の高解像度24ビットプラスデータ取得システム、インテリジェント照明制御、安全制限/速度制御技術を搭載したこのシステムは、110V～220V、3A、50/60Hz、4.5～6バールの空気供給で動作します。装置の寸法は650×600×760mm、重量は約80kgで、正規版Windows 10/11を搭載したLenovo/HP製PCが付属し、包括的な機器保護、人間工学に基づいた設計、サンプルや図面に基づいたカスタマイズ可能な治具を提供します。2年間の保証付き。 保証、 無料のソフトウェアアップグレード、および標準の校正ツールと分銅が付属します。
製品の特徴とメリット
| 機能カテゴリ | 特典内容 |
| テストの多様性 | 多様な試験要件を満たすための、複数の仕様試験モジュール。 |
| 精度テスト | すべてのセンサーは高速動的センシングと高速データ取得システムを採用しており、正確でエラーのないテストデータを保証します。 |
| データ取得 | 同社が独自開発した高解像度（24ビットプラス超高解像度）データ収集システムを搭載しています。 |
| 運用上の安全 | 独自の安全制限および速度制御技術を採用し、操作が容易です。 |
| 照明システム | 光源による視覚的な負担を最小限に抑えるため、独自のインテリジェント照明制御・調整システムを搭載しています。 |
| 観察の快適さ | 標準的な高精細観察顕微鏡は、操作者の目の疲労を軽減します。 |
| 操作の利便性 | デュアルジョイスティックによる4方向操作とユーザーフレンドリーなソフトウェア設定により、簡単で便利な操作を実現します。 |
| 人間工学 | 人間工学に基づいたデザインにより、使用時の快適性が向上します。 |
| 機器保護 | 包括的な機器保護により、オペレーターの誤操作による損傷を防ぎます。 |
| カスタマイズ機能 | 強固な研究開発能力により、顧客のニーズに合わせたカスタマイズ製品を提供できます。 |
| アフターサービス | 包括的なアフターサービスにより、安心してご利用いただけます。 |
機器仕様
| モデル | HY-PT8100 |

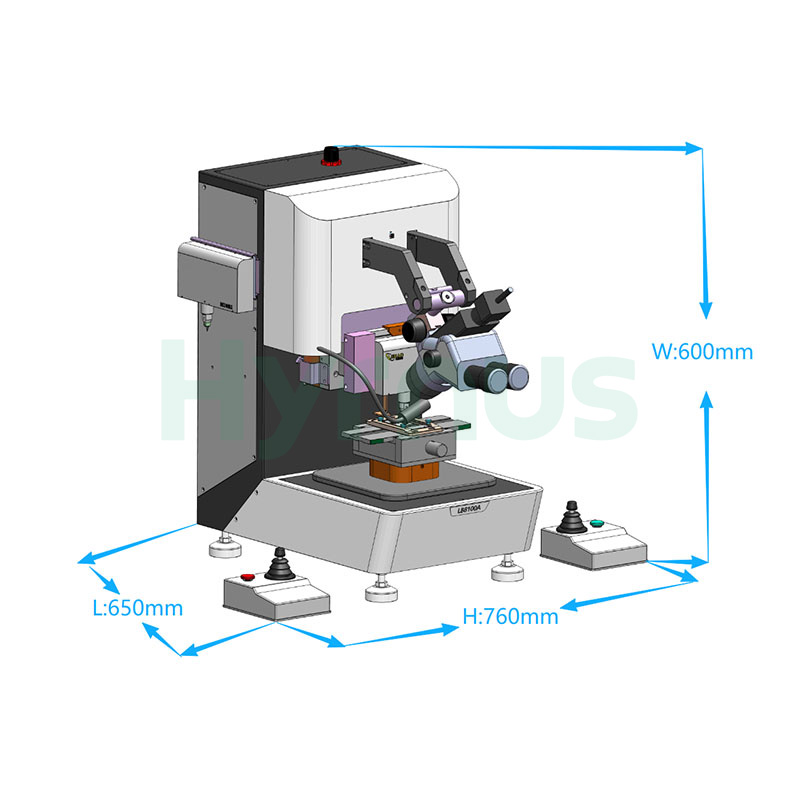

| 寸法 | 650mm（長さ）×600mm（幅）×760mm（高さ）（左右の操作ハンドルを含む） |
| 重さ | 約80kg |
| 電源 | 110V～220V、3A、50/60Hz（デュアル電圧対応） |
| 空気供給 | 4.5～6バール |
| 制御コンピュータ | オリジナルのLenovo/HP製PC |
| オペレーティング·システム | 正規版Windows 10/11 |
| 顕微鏡 | 高精細連続ズーム顕微鏡。オプションで高精細CCDカメラ搭載三眼顕微鏡も選択可能。 |
| センサー交換 | 手動交換。ソフトウェアがモジュール範囲を自動的に識別。カスタムテストモジュールとウェイトをサポート。 |
| プラットフォームと備品 | 360°回転可能なプラットフォーム。様々な試験治具に対応。標準治具1セット付属（サンプル／図面に基づいてカスタマイズ可能）。 |
| XY軸 | 有効移動範囲：100mm×100mm（真空プラットフォームで拡張可能）、繰り返し位置決め精度：±5μm、移動速度：ホールジョイスティックで制御、最大6mm/秒、精度：2mmの範囲内で±2μm |
| Z軸 | 有効移動量：100mm、分解能：高精度、移動速度：ホール効果式ジョイスティックによる制御、せん断精度：±1μm（2mmの範囲内） |
| センサー精度 | 総合テスト精度：±0.1%、センサー精度：±0.003% |
| 品質保証 | 2年間保証（人為的な損傷を除く）、無料ソフトウェアアップグレード、標準校正ツールと分銅が付属 |
| テストの種類 | 破壊的および非破壊的 |
テストモジュールの仕様
| プッシュテスト - ゴールドボール/チップ | 線形校正点 | 引張試験 - ボンディングワイヤ | 線形校正点 |
| BS250G | 25g、50g、100g、250g | WP25G | 2.5g、5g、10g、25g |
| BS1KG | 100g、200g、500g、1kg | WP50G | 5g、10g、25g、50g |

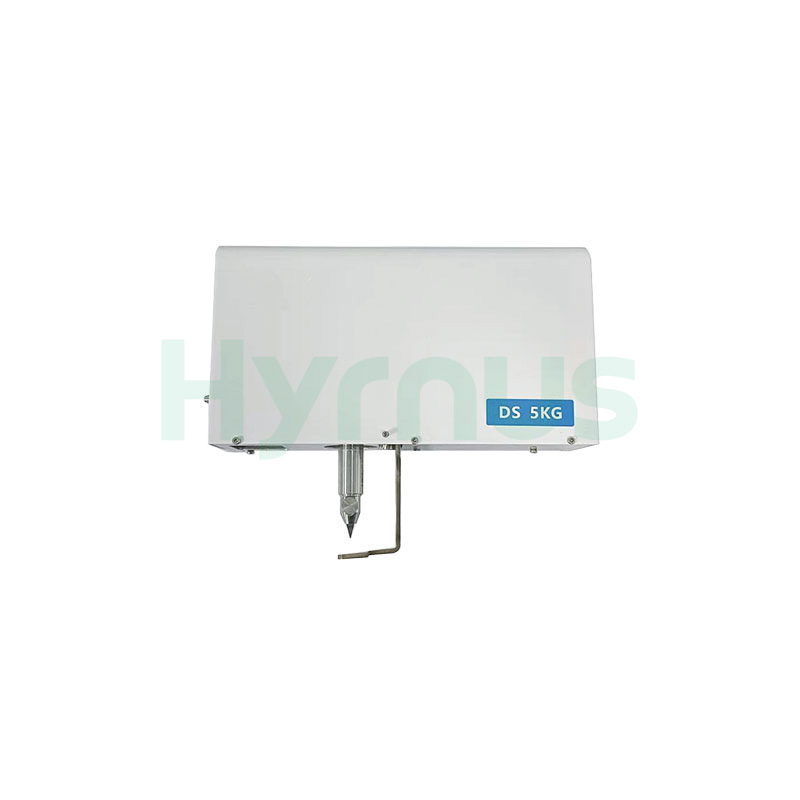

| DS5KG | 500g、1kg、2.5kg、5kg | WP100G | 10g、25g、50g、100g |
| DS10KG | 2.5kg、5kg、7.5kg、10kg | WP200G | 25g、50g、100g、200g |
| DS20KG | 2kg、4kg、10kg、20kg | WP1KG | 100g、250g、500g、1kg |
| DS50KG | 10kg、20kg、40kg、50kg | WP5KG | 500g、1.25kg、2.5kg、5kg |
| DS100KG | 10kg、20kg、50kg、100kg | WP10KG | 1kg、2.5kg、5kg、10kg |
| DS200KG | 20kg、40kg、100kg、200kg | WP20KG | 2.5kg、5kg、10kg、20kg |
| 圧縮試験 | 線形校正点 | ピンセットによる引っ張りテスト | 線形校正点 |
| PP100G | 10g、25g、50g、100g | TP100G | 10g、25g、50g、100g |
| PP5KG | 500g、1.25kg、2.5kg、5kg | TP1KG | 100g、250g、500g、1kg |
| PP50KG | 5kg、10kg、25kg、50kg | TP5KG | 500g、1.25kg、2.5kg、5kg |
| ご要望に応じて、異なる測定範囲のカスタムテストモジュールをご用意できます。 | |||
-
商品詳細
HY-PT800 Bオンドテスター本装置は、テープの装填プロセスをリアルタイムで監視するために設計されたキャリアテープ接着力試験機であり、±0.25%の試験精度と0～500gのセンサー範囲（ご要望に応じて他の範囲にもカスタマイズ可能）を備えた高精度動的センシングシステムを搭載しています。
HY-WE2002M マニュアル ウェハー拡張装置 LED、トランジスタ、集積回路などの半導体デバイス製造におけるダイ拡張プロセス向けに設計されています。加熱、フィルム延伸、ウェーハ拡張、フィルム固定を1つのプロセスに統合し、温度、拡張時間、戻り速度を調整することで、安定した効率的な運転を実現します。
HY-WE1130 半自動 ウェハーエキスパンダー 6インチダイシングテープの加工用に設計されています。電気加熱によりテープを軟化させ、均一で平坦なウェハー拡張を実現します。手動ローディング、自動廃フィルム切断・回収、安全ライトカーテン保護、デュアルボタン操作により、効率的かつ安全な生産を保証します。
HY-PT6000 ワイヤーボンド引張試験機 本装置は、半導体パッケージ、LED、SMT、BGA、車載エレクトロニクス、センサー製造における動的機械試験向けに設計されています。ボンディングワイヤ、はんだボール、チップ、リボン、ピンの引張、せん断、引き抜き試験に対応し、ボンディング強度とプロセス品質の信頼性の高い評価を提供します。
HY-HW3018超音波式太線ボンダーは、中・高出力トランジスタ、MOSFET、各種パワーモジュール、大電流高速リカバリダイオード、ショットキーダイオード、サイリスタ、IGBT、その他の特殊半導体パワーデバイスの内部リードボンディングに使用されます。
HY-GB2012金ボールワイヤボンダーは、主に高出力LED、レーザーダイオード、中小出力ダイオード、トランジスタ、集積回路、センサー、特殊半導体デバイスの内部リードボンディングに使用されます。特に高出力LEDデバイスのワイヤボンディングに適しています。
HY-WB2000超音波ワイヤボンダーは、細いアルミ線、圧力、および超音波エネルギーを用いて、チップと基板間の信頼性の高い電気接続を実現します。マイクロ波デバイス、RFモジュール、ハイブリッド回路、MEMS、光電子デバイス、センサー、半導体デバイス、レーダーデバイス、COB/SOBパッケージング、その他マイクロエレクトロニクス用途に適しています。
