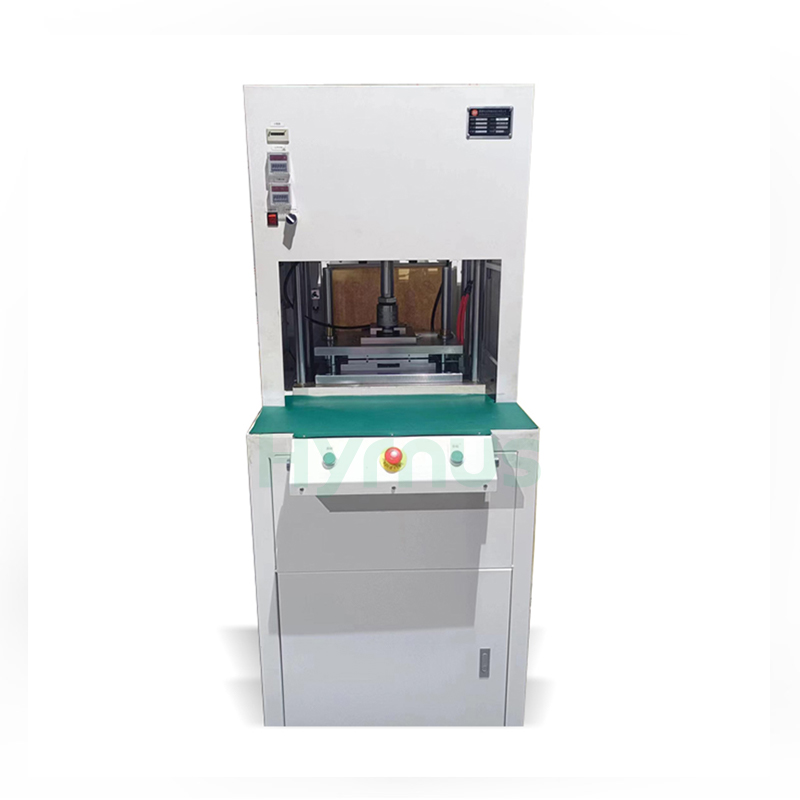

HY-GD001/HY-GD803/HY-GD001A 自動ゲート装置 本装置は、成形された半導体リードフレームからゲートとランナーを除去するために設計されています。精密なパンチング、自動エアブロー、および廃棄物回収機能を備え、ミス防止金型と安全ライトカーテンにより、信頼性と安全性を確保した操作を実現します。
ブランド :
HYRNUS商品番号 :
HY-GD001 / HY-GDS03 / HY-GD001A注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China半導体パッケージ自動ゲート除去装置
製品紹介
HY-GD001/HY-GD803/HY-GD001A自動ゲート装置 本装置は半導体成形後のゲートおよびランナー除去用に設計されており、標準構成はTO252-6R製品に適しています。オペレーターはリードフレームを手動でロードおよびアンロードしますが、精密なパンチング、エアブロー、およびスクラップ回収は機械が自動的に行います。
この金型は、逆回転防止位置決め設計、精密ボールガイド部品、1トン空気圧シリンダーを備え、安定した加工を実現します。打ち抜き後のバリは0.1mm以内に抑えられ、成形品やリードフレームに損傷を与えることはありません。安全ライトカーテンと耐久性の高い金型構造により、安全で信頼性の高い効率的な生産をさらにサポートします。
処理リードフレームの手動装填（金型には逆位置防止設計が施されています）。バリ取りのための金型開放時に、ゲートとランナーの残材が除去され、下部のスクラップボックスに落下します。自動送風。完成品の手動取り出し。
対象製品
| アイテム | 対象製品 |
| HY-GD001 | TO220 |
| HY-GDS03 | SMA/SMB/SMC |
| HY-GD001A | TO252-6R |
| No | アイテム | 要件 |
| 1. | 金型タイプ | SMA/SMB/SMCランナーゲート金型、1ストロークあたり2つのリードフレームのゲートとランナーを打ち抜く。 |
| 2. | 操作方法 | 手動装填。 |
| 3. | 金型構造 | 十分な強度を保証する上で、金型は軽量、小型、コンパクトで、機構が合理的であり、すべての構成部品において類似部品の互換性を有するものとする。 |
| 4. | 安全装置 | ライトカーテン（安全格子）を追加する必要があります。 |
| 5. | 残留閃光長 | 打ち抜き後の残留バリの長さは0.1mm未満でなければならない。 |
| 6. | 製品およびリードフレームの保護 | 通常のリードフレーム位置決めにおいて、成形体のゲートを打ち抜いた後、成形体またはリードフレームに損傷があってはならない。 |
| 7. | 工具の耐用年数 | 各工具の耐用期間は20万ストローク以上とする。設計、材料、製造、工程などの人的要因以外の原因により耐用期間が不十分な場合は、供給業者は無償で交換品を提供するものとする。 |
金型材料の選定
| No | アイテム | 要件 |
| 1. | ゲート上部ブレードの材質 | ASP-23、HRC62-64 |
| 2. | 上下金型プレートの材質 | 55番鋼、焼入れ焼戻し処理、HRC32-35 |
| 3. | その他の構造部品 | SKD-11、HRC58-62 |
| 4. | カビ表面処理 | 硬質クロムメッキ |
| 5. | シリンダー | 1T正圧シリンダー |
| 6. | ガイドコンポーネント | 精密ボールガイドポストとガイドブッシュ |
商品詳細
HY-PM23 MGPプラスチック成形ダイは、SOT23-20R半導体パッケージ用にカスタマイズされています。6つのモールドボックスを備え、各モールドボックスには2つのリードフレームが収納され、1つの金型で合計12のリードフレームが収納されます。すべてのモールドボックスと内部コンポーネントは完全に互換性があり、迅速な分解と交換が可能な構造となっています。
HY-AU400は、ICプラスチック成形金型用の専門的な補助装置として機能する一体型装置です。リードフレームの自動予熱と成形用ペレットの自動配置を実現します。ロボットアームと多点温度制御機能を備え、あらゆる種類のICパッケージに対応し、手作業による汚染を低減し、生産効率を向上させ、オプションでMESシステムとのネットワーク接続にも対応します。

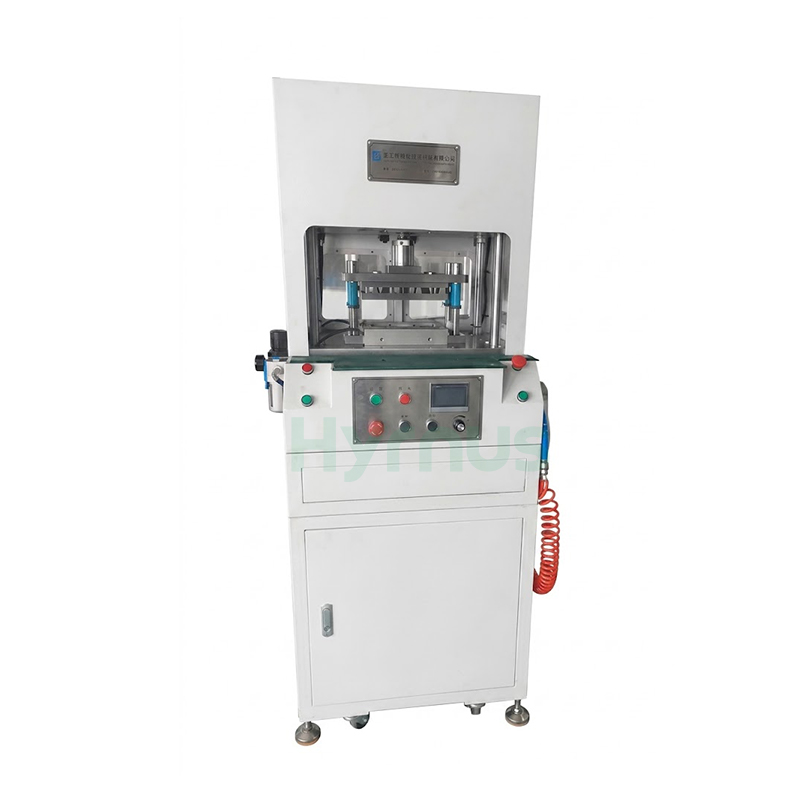

HY-MF300は、プラスチックパッケージ金型用の補助装置で、あらゆるICパッケージのランナーおよびゲートの残留バリを一度に除去できます。三菱電機／永宏PLC制御と、ライトカーテン、ドアセンサー、非常停止ボタン、両手操作ボタンなどの安全インターロックを完備しており、あらゆる半導体パッケージ生産ラインにおいて安定した性能と汎用性を実現します。
HY-PM252-6R成形金型は、TO252-6Rパッケージ製品向けに設計された高精度成形金型です。この金型は、6つの金型ボックスを収容できる汎用金型ベースを備え、金型ボックスの迅速な交換が可能です。また、バランスの取れた射出ヘッド駆動プレートを備えた、耐高温性・漏れ防止機能を持つ4つの内蔵油圧シリンダーによって駆動される、下から上へのマルチポット射出設計を採用しています。

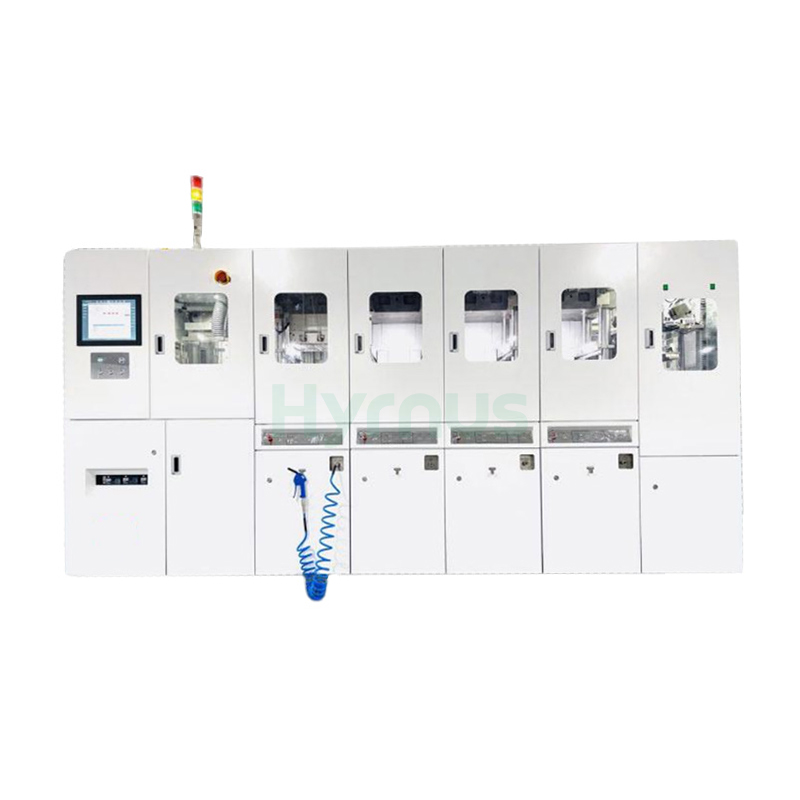

HY-PS8120成形システムこれは半導体パッケージング向けに設計された全自動成形システムであり、SOT、SOP、TOLL、TO、QFN、DFN、BGAなど、幅広いパッケージタイプに対応しています。

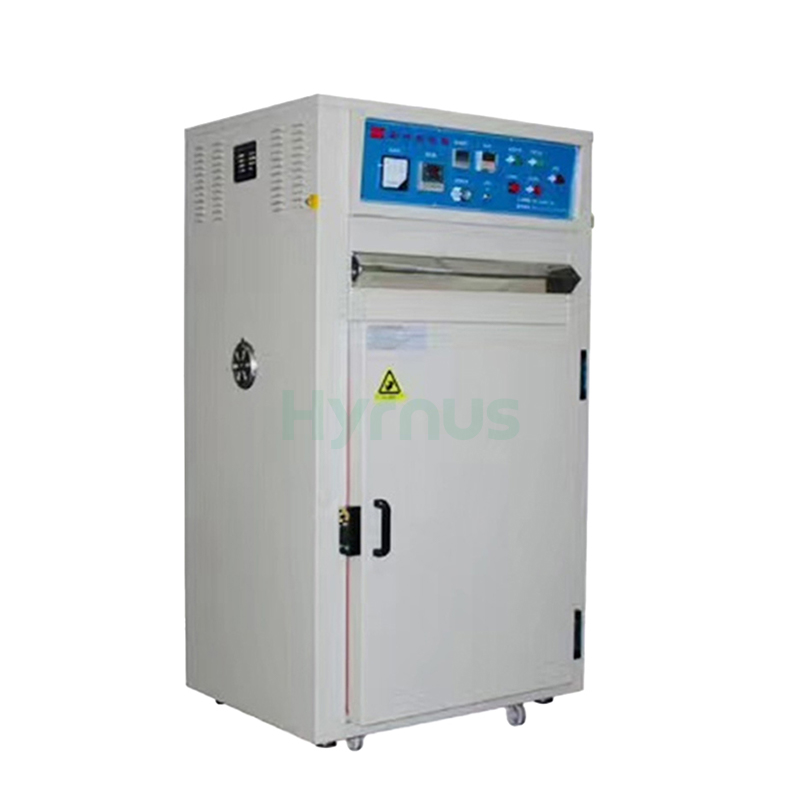

HY-LB200 O光電子式乾燥オーブン 本製品は、200℃以下の温度で電子機器やハードウェア製品を焼成・乾燥するために設計されています。PID温度制御、調整可能な空気循環、タイマー設定、多段階過昇温保護機能を備え、安定した信頼性の高い動作を保証します。ステンレス製のチャンバーは優れた耐久性と耐腐食性を備えているため、LEDダイオード、デジタルディスプレイ、バックライトなどの光電子製品の乾燥に特に適しています。

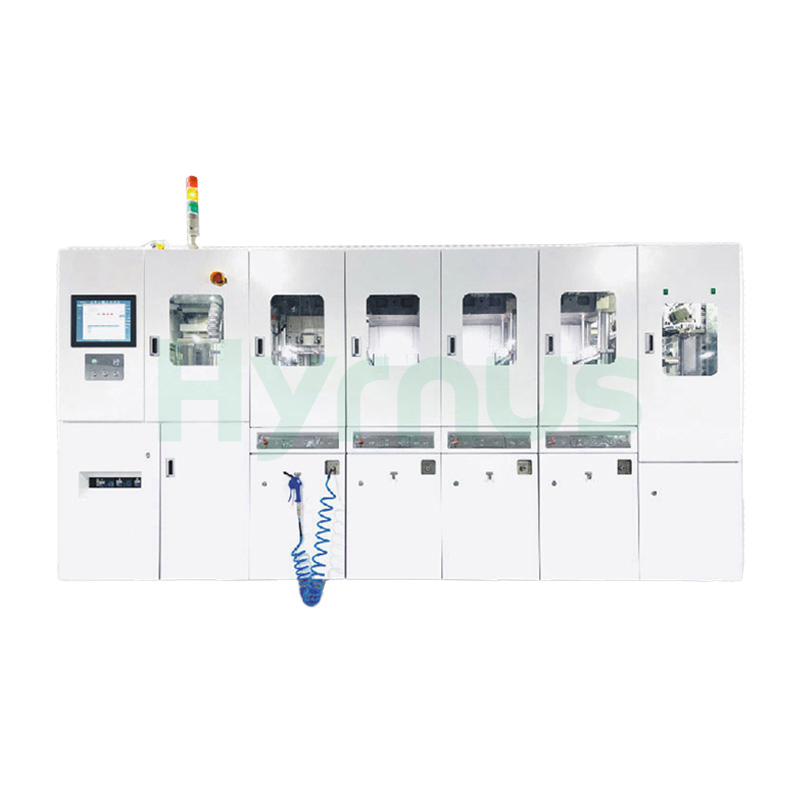

HY-PS8180全自動半導体成形システムは、ICやパワーデバイスの効率的な封止を実現するように設計されており、安定した品質と信頼性の高い保護を保証します。
