HY-TM500は真空チャンバーを使用せず、大気圧下で動作します。カスタム設計の3軸レールにより、対象物全体を精密に処理できます。軍用グレードのハードウェアとデジタル制御を採用し、0～800Wの出力調整が可能です。ゼロ電位低温プラズマにより、PCB、FPC、半導体部品を保護し、表面洗浄、活性化、改質を行うことで、接着、印刷、コーティング時の密着性を向上させます。3C、ディスプレイ、半導体、自動車、新エネルギー産業におけるインライン自動化に対応しています。
ブランド :
HYRNUS商品番号 :
HY-TM500注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :

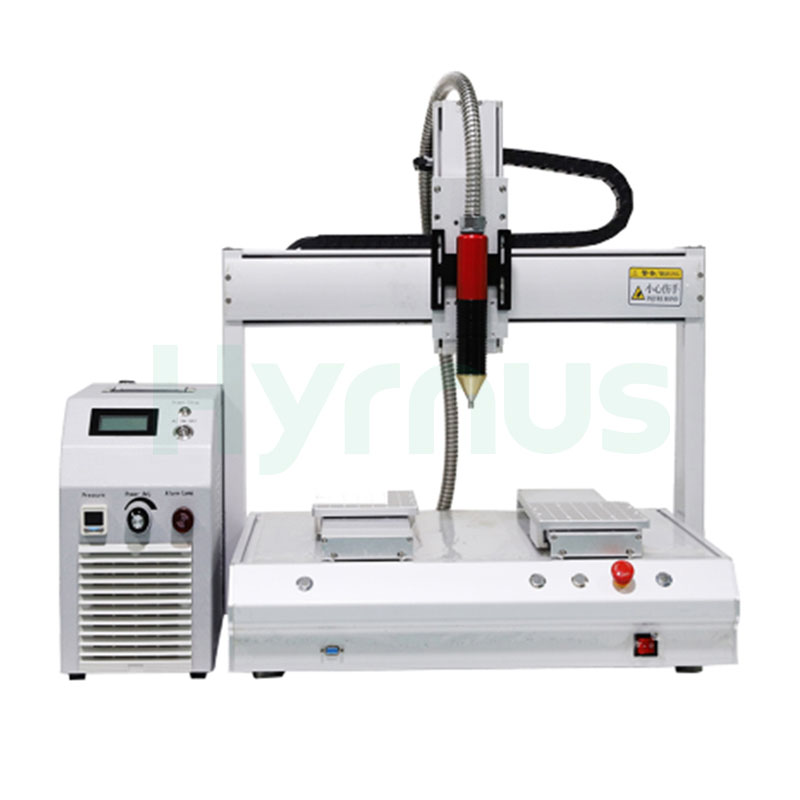

China自動3軸モーションプラットフォーム式アナログ低温直接噴射プラズマ洗浄機
製品紹介
HY-TM500 自動3軸プラットフォームプラズマクリーナー 本装置は、常温常圧下で直接噴射する表面処理装置です。多様な生産工程に対応するカスタマイズ可能な3軸移動レールを備え、自動生産ラインに直接組み込むことで、ワークピースの完全自動インライン前処理を実現します。
低温で電気的に中性のプラズマは、過酷な熱衝撃を発生させず、FPC、PCB、半導体などの熱に弱い精密部品を損傷しません。環境に優しいドライプロセスにより、化学溶剤や廃液が不要となり、インクの剥離、接着剤の剥離、コーティングの分離といった一般的な欠陥を大幅に改善します。0～800Wの無段階調整可能な出力で、手動モードとIO連動自動制御モードの2つの動作モードをサポートしており、ラボでのサンプル作成から量産まで幅広く対応します。
製品用途
この自動3軸プラットフォームプラズマ洗浄機は、カスタマイズ可能な可動レールと無電位直接噴射プラズマガンを採用しています。大気圧直接噴射プラズマ処理により、微細な精密電子部品の接着不良、印刷不良、コーティング不良を解消し、半導体、PCB、FPC、車載エレクトロニクス、新エネルギー産業の量産ラインに最適です。
製品の特徴
1. 軍用規格のハードウェア設計を採用し、動作周囲温度範囲は-25℃～50℃で、様々な過酷な作業環境に対応します。MIL-HDBK-217F規格（25℃）に基づくMTBF（平均故障間隔）は19万時間以上です。
2. デジタル制御、デジタル表示、リアルタイム監視、強力な耐干渉性能。
3. 気圧検出、マザーボード温度検出、電力調整などの機能を搭載。
4. 独自のインテリジェントチップによる統合制御により、0.1秒未満の応答時間でリアルタイム監視をサポートし、優れた耐干渉性を備えています。
5. プラズマ出力係数は79%以上であり、高い出力係数、安定した動的バランス、および高い電極放電飽和を特徴としています。
6. 過熱保護、過負荷保護、短絡保護、開回路保護、漏電保護、各種誤操作に対する保護など、多層保護機能が利用可能です。
設備構成
大気圧直接噴霧プラズマ表面処理システムは、主に電源装置、プラズマ発生噴霧ガン、および制御システムから構成される。
1. 発電機
自動出力マッチング機能を搭載し、安定した高精度な出力を実現します。出力電力は気圧変動の影響を受けません。加工対象物の状態に合わせてパラメータを調整することで、最適な加工結果が得られます。
2.直接噴射式プラズマスプレーガン
主に小面積かつ不規則な形状の材料の加工に使用され、有効加工幅は2mmから6mmまでです。既存の生産ラインと組み合わせることで、完全自動のインライン生産を実現し、人件費を削減できます。
3. 制御システム
制御システムは発電機の本体内部に組み込まれています。このシステムは、大気圧プラズマ洗浄装置の動作を制御し、システム全体の保護を提供します。

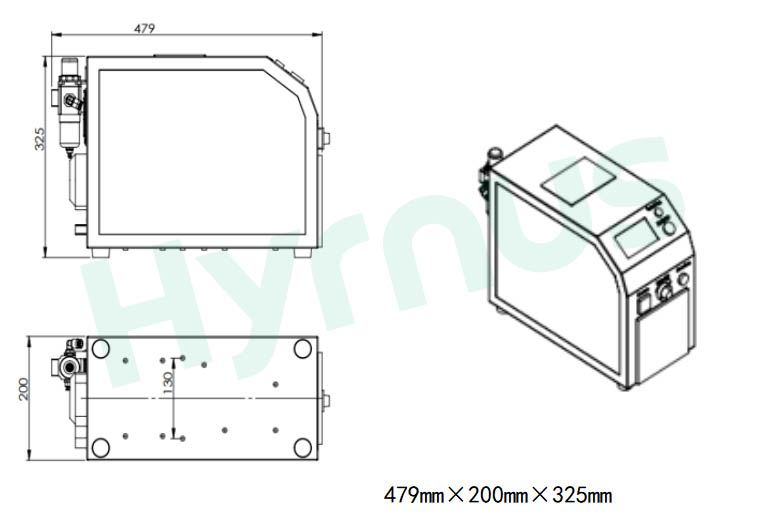

プラズマ発生器の寸法本体外形寸法図

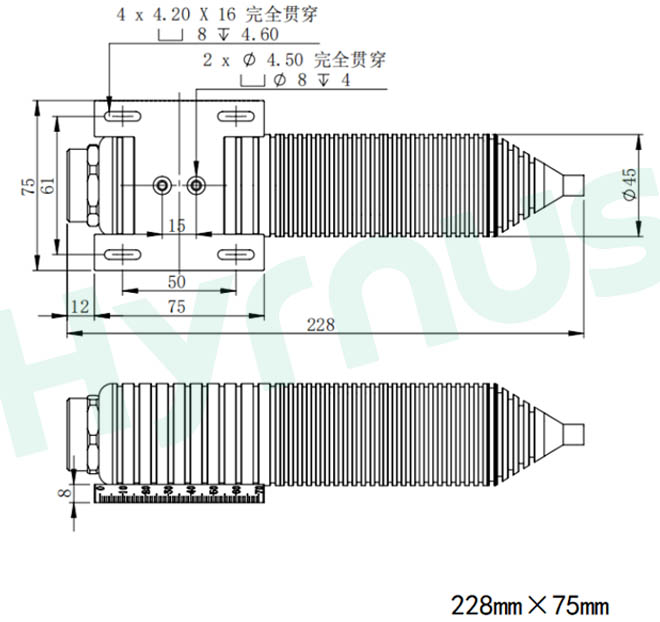

プラズマガンの寸法
プラズマガンの概略図
技術仕様：大気圧プラズマ発生器本体
1. 大気圧プラズマ発生器
（１）本体パラメータ
| アイテム | 仕様 |
| モデル | HY-TM500 |
| 全体寸法 | 479*200*325mm (LWH) |
| 重さ | 10kg |
| 入力電源 | AC220V |
| 電力周波数 | 25kHz |
| プラズマ出力電力 | 0～800W、デジタル表示付き無段階調整可能 |
| コントロールモード | IO連動自動制御／手動制御 |
| 保護と警報 | 温度、気圧、過負荷、漏電、短絡、開回路に対する保護機能を内蔵 |
| 検出機能 | 空気圧、出力電力、メインボード温度のリアルタイム監視 |
（２）大気圧直接噴霧プラズマガンの仕様
| アイテム | 仕様 |
| スプレーガンの寸法 | 228mm×75mm |
| 標準ノズルサイズ | 2mm、4mm、6mm、8mm |
| プラズマ洗浄高さ | 3～20mm調整可能 |
| 有効プラズマ処理幅 | 1～8mm |
| 作動空気圧 | 標準値0.2MPa、調整範囲0.08～0.25MPa |
2. 工場設置要件
| アイテム | 詳細 |
| 危険物ラベル | 高電圧危険警告ラベル |
| 動作環境 | 温度：15～35℃ |
| 湿度：30～80％ | |
| その他の注意事項 | 可燃性ガス、腐食性ガス、爆発性粉塵、反応性粉塵から遠ざけてください。 |
製品詳細
HY-TM500は、カスタマイズ可能なプログラマブルXYZ 3軸レールを備え、微細で不規則な部品の精密なスポット加工を実現します。狭幅の直接噴射ガンは、有効幅1～8mmの濃縮プラズマを出力します。回転式ユニットは分散プラズマで大きな平面基板しか処理できませんが、このモデルは回転式スプレーガンでは届かない深い溝、微細な穴、接合端などを正確に処理できます。
交換可能な2/4/6/8mmノズルにより、1～8mmの処理幅と3～20mmの調整可能な作業高さを実現します。マイクロPCB、FPCの金メッキ端子、小型半導体、溝や微細な穴のあるカメラモジュールのエッジなどを対象に、局所的な活性化と洗浄を行います。
多層保護機能により、過熱、過負荷、短絡、漏電、誤操作を防止します。異常な空気圧や電力を検知すると、デジタル式音と光による警報が作動し、生産ラインの予期せぬ停止時間を削減します。
HY-AD03 大気の直接 プラズマ洗浄装置は、常温常圧下での表面洗浄、活性化、改質を目的として設計されています。処理面積が小さく、エネルギーを集中させることで、製品の密着性、親水性、印刷適性を効果的に向上させます。また、有機残留物、油汚れ、酸化層などの汚染物質を材料表面から除去することも可能です。
HY-DC1000は、広範囲をカバーする回転式ガンと、20mmから80mmまでの交換可能なノズルを備えており、フルサイズプリント基板、新エネルギー電池電極、自動車用プラスチック部品、ディスプレイガラスパネルなどの大型平面ワークピース向けにカスタマイズされています。0～1000Wの広範囲な出力調整に対応し、広い表面に均一なプラズマ被覆を形成することで、有機汚染物質を効率的に除去し、大量生産のインライン組立ラインにおける印刷不良やコーティング剥離の問題を解消します。
HY-DD600は、狭く細いノズル設計（有効幅2～6mm）を採用し、チップ、FPCフレキシブル回路、小型BGA基板などの微細で精密な部品への塗布に最適です。ゼロ電位低温プラズマジェットにより、極薄PI/ITO材料の熱による損傷リスクを排除します。コンパクトなガンは狭い隙間や複雑な微細構造にも対応し、半導体パッケージングやカメラモジュールの前処理用小型自動ボンディング＆ディスペンシングラインに最適です。
HY-AC500は、回転式プラズマスプレーガンとデュアルマニュアル＆I/O制御モードを採用し、PCB、FPC、BGA、半導体チップの均一な洗浄、活性化、マイクロエッチングを実現します。軍用グレードのハードウェア、デジタルリアルタイムモニタリング、多層安全保護機能を備えています。この卓上型1000Wアナログプラズマ装置は、半導体パッケージング、3Cエレクトロニクス、ディスプレイ、車載エレクトロニクス、新エネルギー産業における前処理に幅広く使用されています。
HY-AC1000Hは、真空不要の低温中性プラズマを使用し、カスタマイズ可能なレールとデュアルロータリーガンを備えています。0～1000Wの出力調整と20～80mmの処理幅により、熱による損傷を与えることなくチップを安全に洗浄します。物理的および化学的なドライクリーニングを組み合わせることで、ダイアタッチ、ワイヤボンディング、モールディングにおける接着性を向上させ、剥離やボイドを低減します。手動およびI/O制御に対応し、完全な安全監視機能を備え、自動ラインに接続することで、基板、リードフレーム、大型FPCパネルの連続処理が可能となり、0.1秒未満の応答時間で安定した長時間フルロード生産を実現します。
HY-AS1200は、均一なプラズマ表面を生成するためにモーター駆動の回転ノズルを備えています。処理幅は20～80mm、出力は0～1200Wの範囲で調整可能で、大面積のリードフレームや基板のバッチ前処理に最適です。室温中性プラズマはチップを損傷することなく、大気圧下で有機残留物や表面酸化物をドライ除去し、ダイアタッチ、ワイヤボンディング、モールディングの接着性を強化すると同時に、剥離やボイド欠陥を除去します。多層安全保護機能を備え、自動生産ラインとの完全な互換性を有するこの装置は、IC、FPC、車載用チップのパッケージングおよびテスト工程で幅広く使用されています。
HY-AD800は、繊細なチップ、プリント基板、プラスチック部品を熱変形させることなく安全に加工します。0～800Wの出力調整機能、入出力／手動操作のデュアルモード、そして万全の安全保護機能を備えているため、表面洗浄、活性化、接合性向上などの自動生産ラインに容易に組み込むことができ、半導体パッケージング、3Cエレクトロニクス、自動車、新エネルギー、LED製造などに最適です。
