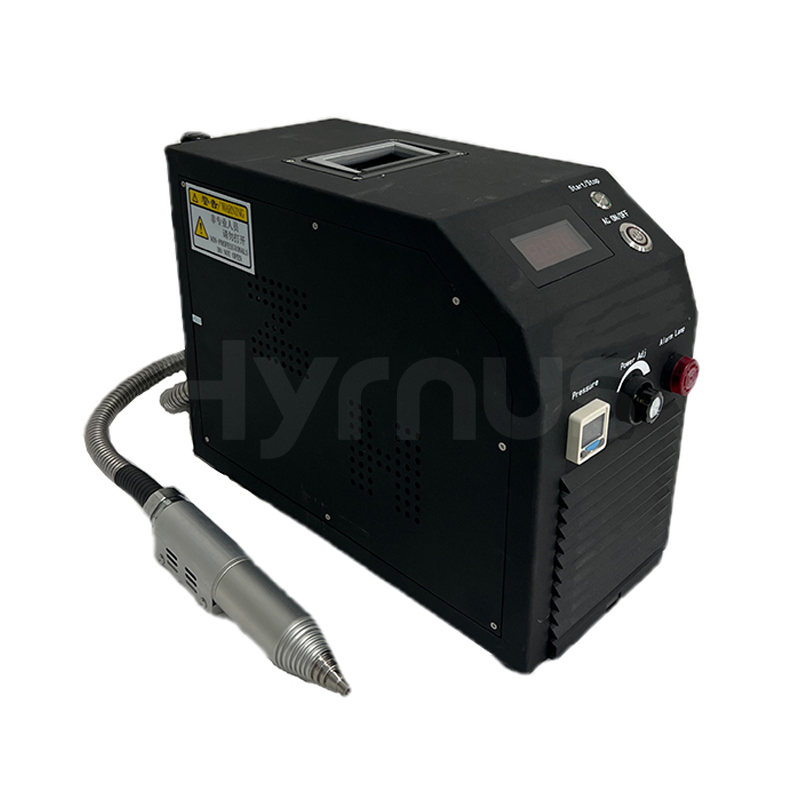

ワイヤボンディング、ダイボンディング、成形用の大気圧低温直接注入プラズマ洗浄装置

製品の特徴

1. 軍用規格のハードウェアアーキテクチャで構築されたこのユニットは、-25℃～50℃の周囲温度範囲で確実に動作し、過酷な産業環境にも対応します。MIL-HDBK-217F信頼性規格に準拠した25℃での試験において、平均故障間隔（MTBF）は19万時間を超えています。

2. 完全デジタル制御パネルとデジタル表示器の組み合わせにより、リアルタイムの運用監視と堅牢な耐干渉性を実現します。

3. 内蔵の検出モジュールは、気圧追跡、メインボード温度検査、および電力制御をサポートします。

4. 独自のスマートチップによる集中制御により、0.1秒未満の応答速度と優れた耐妨害性能で瞬時のリアルタイム監視を実現します。

5. プラズマ力率が79%以上を維持し、バランスの取れた動的動作と電極放電の完全飽和を実現します。

6. 包括的な安全保護機構は、過熱、過負荷、短絡、断線、漏電、およびあらゆる形態の誤操作をカバーします。

設備構成

大気圧直接噴射プラズマ表面処理システムは、電源装置、プラズマ発生スプレーガン、制御システムの3つの主要コンポーネントで構成されています。

1. 発電機

自動出力マッチング機能を搭載しており、ガス圧変動の影響を受けない安定した高精度な出力を維持します。ユーザーは実際のサンプル条件に基づいてパラメータを調整し、最適な処理性能を得ることができます。

2. 直接噴射 プラズマスプレーガン

小型で複雑な形状の材料向けに設計されており、有効処理幅は2mmから6mmです。既存の生産ラインとの互換性があり、完全自動のインライン処理が可能になるため、人件費を削減できます。

3. 制御システム

制御システムは発電機のメインキャビネット内に統合されています。大気圧プラズマ洗浄装置の動作を制御し、装置システム全体を包括的に安全保護します。

技術仕様：大気圧プラズマ発生器本体

当社の工業用大気圧プラズマ表面処理装置の一般仕様には、安全上の注意喚起として高電圧危険警告ラベルが含まれています。本装置は、周囲温度15～35℃、相対湿度30～80%の環境下で安定して動作します。プラズマ洗浄装置の安全な操作と耐用年数の延長を保証するため、作業エリアは常に可燃性ガス、腐食性ガス、爆発性粉塵、反応性粉塵のない状態に保たなければなりません。

プラズマ発生器の寸法

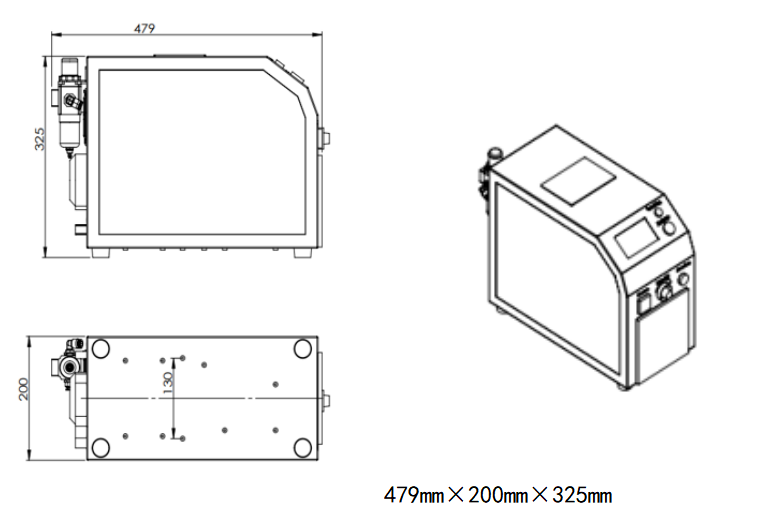

本体外形寸法図

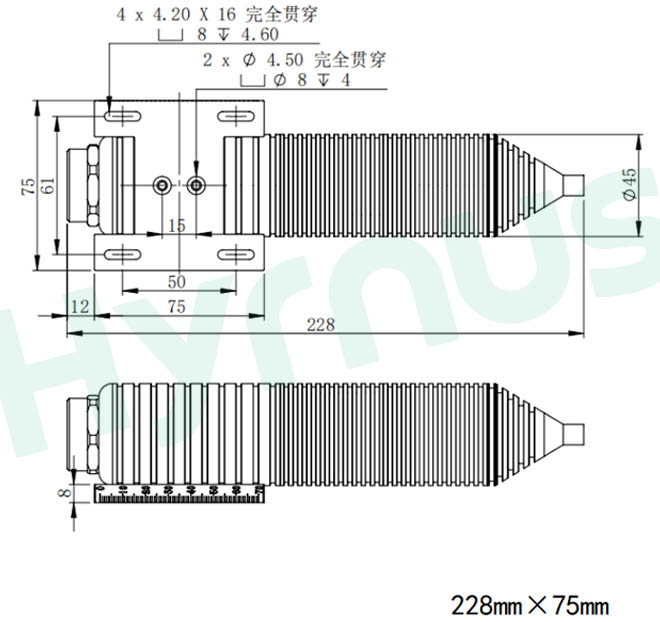

プラズマガンの寸法
