HY-AS1200は、均一なプラズマ表面を生成するためにモーター駆動の回転ノズルを備えています。処理幅は20～80mm、出力は0～1200Wの範囲で調整可能で、大面積のリードフレームや基板のバッチ前処理に最適です。室温中性プラズマはチップを損傷することなく、大気圧下で有機残留物や表面酸化物をドライ除去し、ダイアタッチ、ワイヤボンディング、モールディングの接着性を強化すると同時に、剥離やボイド欠陥を除去します。
多層安全保護機能を備え、自動生産ラインとの完全な互換性を有するこの装置は、IC、FPC、車載用チップのパッケージングおよびテスト工程で幅広く使用されています。
ブランド :
HYRNUS商品番号 :
HY-AS1200注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
ChinaICパッケージングおよび半導体テスト用大気圧低温回転式角型プラズマクリーナー
製品紹介
HY-AS1200大気圧式低温回転式角型プラズマ洗浄機高速回転ノズルを搭載し、ワークピース全体に均一なプラズマ照射を実現します。有効処理幅は20～80mm、最大出力は1200Wで無段階調整が可能。これにより、大量生産される半導体製造における大型基板やリードフレームの処理スループットを大幅に向上させます。真空チャンバー不要で動作する低電位低温プラズマは、繊細なチップ回路を保護しながら、離型剤、残留フォトレジスト、表面金属酸化物を効率的に除去します。これにより、ダイアタッチ、ワイヤボンディング、アンダーフィル、モールドコンパウンドの界面接着性が大幅に向上し、剥離、ボイド、接着不良などの問題を効果的に最小限に抑え、安定したパッケージング歩留まりを維持します。
本装置は、入出力信号の自動制御と包括的なハードウェアおよびソフトウェアの安全インターロックをサポートしています。生産工程の最初から最後までシームレスに統合できるため、ICパッケージ、ミニLEDパッケージ、パワー半導体デバイス、車載チップのパッケージングおよびテスト工場における標準的なインライン前処理ソリューションとなります。
製品用途
この装置は主に半導体業界向けに設計されています。ダイボンディング、ワイヤボンディング、モールディング、ディスペンシングの前に洗浄と活性化を行い、ウェーハ、リードフレーム、BGA基板を洗浄して油汚れや有機粒子を除去し、パッケージングの密着性と生産歩留まりを向上させます。
また、3Cディスプレイ、カメラモジュール、PCB/FPC、LED、自動車、新エネルギーなどの分野でも幅広く応用されています。プラスチック、ガラス、セラミック、金属、PI、ITO、特殊材料に対して、接着、印刷、コーティング、溶接前に表面洗浄と活性化を行い、接着不良、パッケージングの空隙、印刷不良を解消します。
製品の特徴
1. 軍用規格のハードウェア部品で設計された本機は、-25℃から50℃までの周囲温度で安定して動作し、さまざまな過酷な生産環境に適しています。MIL-HDBK-217F規格に基づき、25℃におけるMTBF値は19万時間を超えています。
2. デジタル化された操作・表示システムは、外部信号干渉を効果的に抑制しながら、継続的なリアルタイム監視を実現します。
3. 空気圧監視、マザーボード温度検出、調整可能な出力電力など、複数の実用的な機能モジュールが利用可能です。
4. 自社開発のインテリジェントチップ統合制御システムを採用し、0.1秒以内のリアルタイムデータフィードバックと信号妨害に対する高い耐性を実現しています。
5. 電極放電中のスムーズな動的バランスと高い飽和度を特徴とする、79%以上のプラズマ力率を誇る。
6. 過熱、過負荷、短絡、断線、漏電、誤操作防止など、一連の安全保護機能を備えています。
設備構成
大気圧回転プラズマ表面処理装置は、発電モジュール、回転プラズマスプレーガン、制御システムの3つの主要機能部分で構成されています。
1.発電モジュール
自動出力調整機能を搭載しており、ガス圧変動の影響を受けない安定した高精度な出力を実現します。オペレーターは実際のサンプル条件に応じて運転パラメータを調整し、最適な表面加工効果を得ることができます。
2. 直接プラズマスプレーガン
このガンは、広範囲かつ複雑な形状の材料加工向けに設計されており、有効加工幅は20mmから80mmです。既存の生産ラインと連携することで、完全自動オンライン生産を実現し、人件費を削減できます。
3. 制御システム
制御システムは発電機のメインキャビネット内に設置されています。大気圧プラズマ洗浄装置の運転を管理し、装置システム全体を完全に安全保護します。

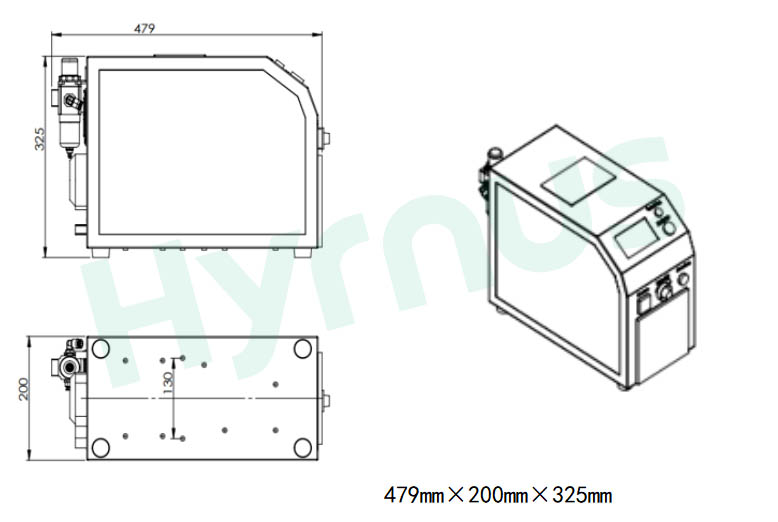

プラズマ発生器の寸法本体外形寸法図

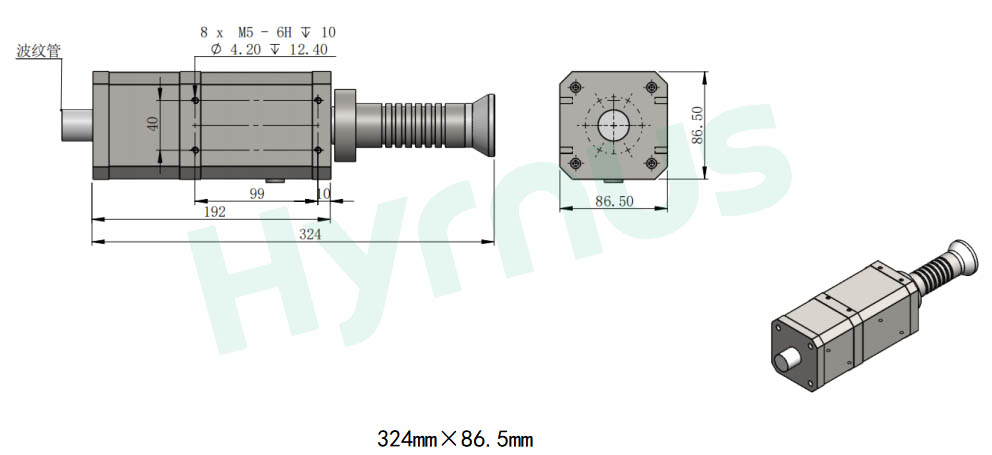

プラズマガンの寸法
プラズマガンの概略図
技術仕様：大気圧プラズマ発生器本体
1. 大気圧プラズマ発生器
（１）本体パラメータ
| アイテム | 仕様 |
| モデル | HY-AS1200 |
| 全体寸法 | 479200325mm (LWH) |
| 重さ | 10kg |
| 入力電源 | AC220V |
| 電力周波数 | 25kHz |
| プラズマ出力電力 | 0～1200W、調整可能、表示可能 |
| コントロールモード | 入出力制御／手動制御 |
| 保護と警報 | 温度、気圧、過負荷、漏電、短絡、断線などに対する保護機能を内蔵。 |
| 検出機能 | 空気圧検出、電力検出、マザーボード温度検出 |
（２）直接噴射プラズマスプレーガンの仕様
| アイテム | 仕様 |
| プラズマガンの寸法 | 324mm×86.5mm |
| ノズルサイズ | 標準サイズ：20mm、30mm、50mm、56mm、60mm、80mm |
| プラズマ治療の高さ | 5～20mm |
| 有効プラズマ処理幅 | 20～80mm |
| 空気圧範囲 | 標準値：0.2MPa、0.08～0.25MPaの範囲で調整可能 |
2. 工場設置要件
| アイテム | 要件 |
| 電源が必要 | 単相AC220V、10A；接地抵抗4Ω未満 |
| 純正マフラー | 流量：5m³/分；配管材質：耐腐食性材料 |
| 工場における圧縮空気の必要量 | パイプ径：8mm |
| パイプ材質：PUチューブ | |
| 作動圧力：0.4～0.6MPa | |
| 大気質基準： | |
| 固体粒子径≤0.1μm | |
| 油分含有量 ≤0.01mg/m³ | |
| 露点≦-40℃ |
| アイテム | 仕様 |
| 危険表示 | 高電圧警告ラベル |
| 動作環境 | 温度：15～35℃ |
| 湿度：30～80％ | |
| その他の注意事項 | 作業エリアには、可燃性ガス、腐食性ガス、爆発性または反応性の粉塵があってはならない。 |
商品詳細
HY-AS1200回転式プラズマクリーナーは、半導体ICパッケージング、3Cエレクトロニクス、車載エレクトロニクス、新エネルギー、LED製造など幅広い分野で使用されています。ウェハー、FPC/PCB、プラスチック、ガラス、金属などの処理に適しており、密着不良、印刷剥離、パッケージ剥離、ボイド欠陥などの問題を解決します。
本装置は、無電位低温中性プラズマ技術を採用しています。静電気放電や熱損傷が発生しないため、チップ、薄膜、BGA基板などの繊細な部品にも完全に安全です。
もちろんです。IO自動制御と手動制御の2つの制御モードに対応しています。ロータリースプレーガンは、連続大量生産のために組立ラインやロボットアームに取り付けることができます。
HY-AD03 大気の直接 プラズマ洗浄装置は、常温常圧下での表面洗浄、活性化、改質を目的として設計されています。処理面積が小さく、エネルギーを集中させることで、製品の密着性、親水性、印刷適性を効果的に向上させます。また、有機残留物、油汚れ、酸化層などの汚染物質を材料表面から除去することも可能です。
HY-TM500は真空チャンバーを使用せず、大気圧下で動作します。カスタム設計の3軸レールにより、対象物全体を精密に処理できます。軍用グレードのハードウェアとデジタル制御を採用し、0～800Wの出力調整が可能です。ゼロ電位低温プラズマにより、PCB、FPC、半導体部品を保護し、表面洗浄、活性化、改質を行うことで、接着、印刷、コーティング時の密着性を向上させます。3C、ディスプレイ、半導体、自動車、新エネルギー産業におけるインライン自動化に対応しています。
HY-DC1000は、広範囲をカバーする回転式ガンと、20mmから80mmまでの交換可能なノズルを備えており、フルサイズプリント基板、新エネルギー電池電極、自動車用プラスチック部品、ディスプレイガラスパネルなどの大型平面ワークピース向けにカスタマイズされています。0～1000Wの広範囲な出力調整に対応し、広い表面に均一なプラズマ被覆を形成することで、有機汚染物質を効率的に除去し、大量生産のインライン組立ラインにおける印刷不良やコーティング剥離の問題を解消します。
HY-DD600は、狭く細いノズル設計（有効幅2～6mm）を採用し、チップ、FPCフレキシブル回路、小型BGA基板などの微細で精密な部品への塗布に最適です。ゼロ電位低温プラズマジェットにより、極薄PI/ITO材料の熱による損傷リスクを排除します。コンパクトなガンは狭い隙間や複雑な微細構造にも対応し、半導体パッケージングやカメラモジュールの前処理用小型自動ボンディング＆ディスペンシングラインに最適です。
HY-AC500は、回転式プラズマスプレーガンとデュアルマニュアル＆I/O制御モードを採用し、PCB、FPC、BGA、半導体チップの均一な洗浄、活性化、マイクロエッチングを実現します。軍用グレードのハードウェア、デジタルリアルタイムモニタリング、多層安全保護機能を備えています。この卓上型1000Wアナログプラズマ装置は、半導体パッケージング、3Cエレクトロニクス、ディスプレイ、車載エレクトロニクス、新エネルギー産業における前処理に幅広く使用されています。
HY-AC1000Hは、真空不要の低温中性プラズマを使用し、カスタマイズ可能なレールとデュアルロータリーガンを備えています。0～1000Wの出力調整と20～80mmの処理幅により、熱による損傷を与えることなくチップを安全に洗浄します。物理的および化学的なドライクリーニングを組み合わせることで、ダイアタッチ、ワイヤボンディング、モールディングにおける接着性を向上させ、剥離やボイドを低減します。手動およびI/O制御に対応し、完全な安全監視機能を備え、自動ラインに接続することで、基板、リードフレーム、大型FPCパネルの連続処理が可能となり、0.1秒未満の応答時間で安定した長時間フルロード生産を実現します。
HY-AD800は、繊細なチップ、プリント基板、プラスチック部品を熱変形させることなく安全に加工します。0～800Wの出力調整機能、入出力／手動操作のデュアルモード、そして万全の安全保護機能を備えているため、表面洗浄、活性化、接合性向上などの自動生産ラインに容易に組み込むことができ、半導体パッケージング、3Cエレクトロニクス、自動車、新エネルギー、LED製造などに最適です。
