TO252-6Rパッケージ用自動トリミング・成形システム

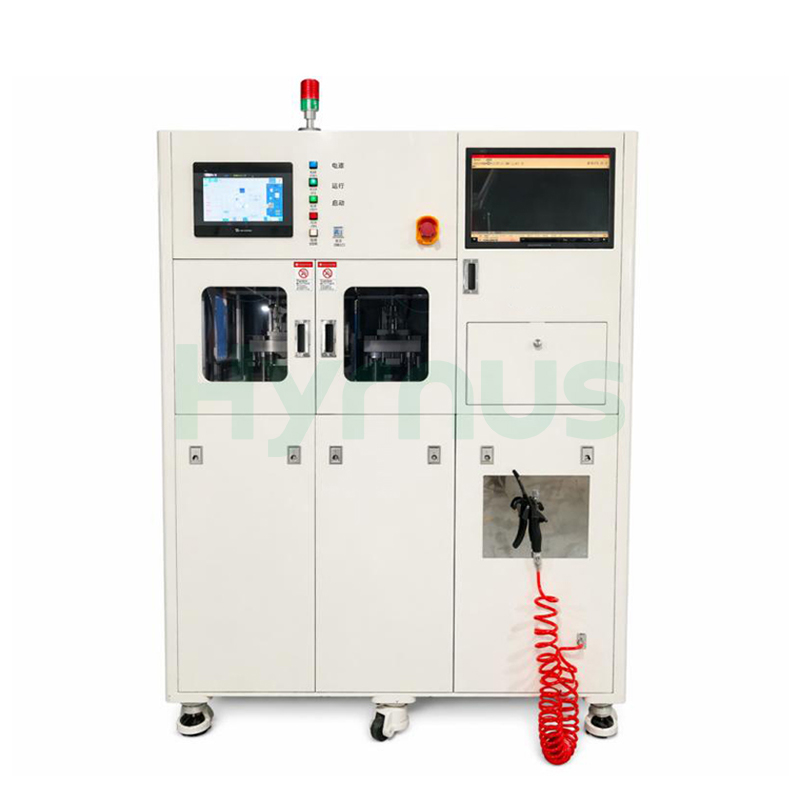

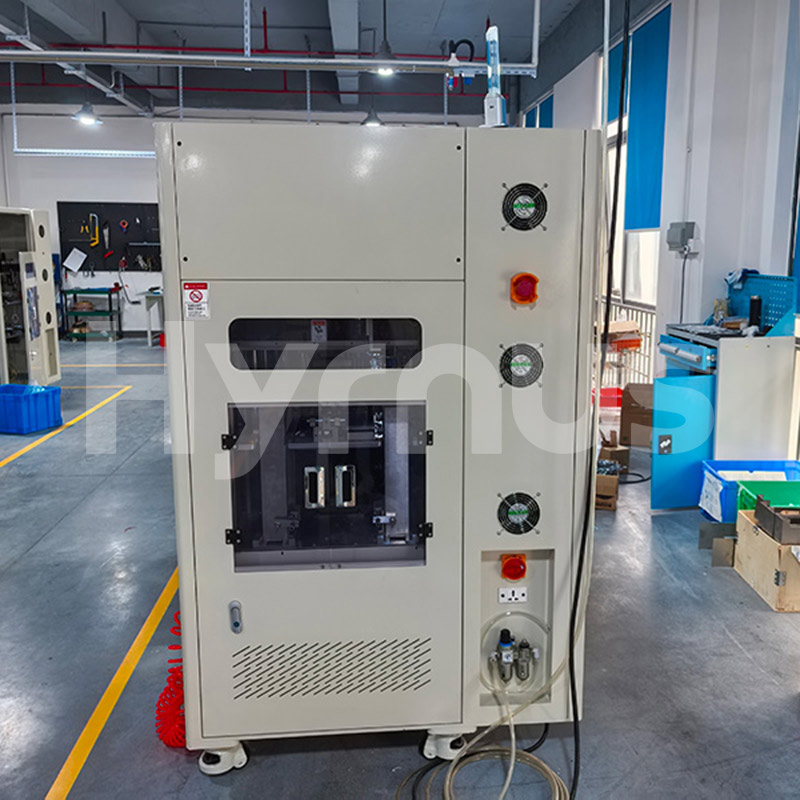

HY-TF210半導体リード成形装置は、2つの金型構成を採用しています。金型1は、CCD検査によるデゲート、トリム1、トリム2を実行し、金型2は、カットオフ、フォーム1、フォーム2、分離を実行します。各ストロークで24ポジション（リードフレームあたり192個）を処理し、パンチングバリ≤0.08mm、パンチング中心偏差≤0.03mm、リード共面度≤±0.15mm、「S」字型リード制御≤±0.15mmを実現し、リードの潰れ、成形体の損傷、成形体への直接的な衝撃は許容されません。このシステムは、マガジン交換のための停止がないデュアルマガジンローディング、トルク制御による詰まり防止機能を備えたサーボ駆動送り、存在および落下検出機能を備えたサーボ駆動ピックアップ、無段階デジタル速度調整および過負荷保護機能を備えたクランクシャフトコネクティングロッド機構によるサーボ駆動パンチングなどの機能を備えています。主な仕様としては、パンチングツールにタングステン鋼/高速度鋼、成形ツールにASP23を使用し、シム交換で最大2回までツールの再研磨が可能、ボールベアリングケージガイド付き3プレート構造、機械式逆転防止機構やツールポカヨケを含む包括的なミス防止機能を備えています。このシステムは、定格電力8.5kWの3相5線式380Vで動作し、12L/minで0.4～0.7MPaの圧縮空気が必要で、寸法は2600×1100×1800mm、重量は1250kgです。10.4インチのタッチスクリーンHMIを備えたPLCで制御され、簡体字中国語インターフェース、自動/手動モード、3段階のユーザー権限（オペレーター/技術者/管理者）を提供し、パラメータ初期化、ツール寿命リマインダー、電気回路図、ユーザー/メンテナンスマニュアル、スペアパーツ図面を含む完全なドキュメントを備えています。

製品仕様

システムパフォーマンス指標
UPH	70,000円/時間以上
パンチングストローク率	50～60ストローク/分
MTBA（平均支援間隔）	40分以上
MTBF（平均故障間隔）	120時間以上
MTTA（平均解決時間）	5分以内
ダウンタイム率	3%以下
金型機能インジケーター
プロセスステップ構成	金型1：デゲート＋トリム1＋トリム2（CCD付き）
	金型2：切断＋成形1＋成形2＋分離
パンチングポジション（192ページ/リードフレーム）	24個/ステップ
パンチングバー	≤ 0.08 mm
パンチング偏差	中心 ≤ 0.03
鉛の共面性（反り）	≤ ± 0.15
「S」字型リード	≤ ± 0.15
鉛の圧壊による損傷	許可されていません
成形ボディの圧壊損傷	許可されていません
成形体への直接的な衝撃力	許可されていません
パンチングツールの材質	タングステン鋼／高速度鋼
成形工具材料	ASP23
パンチングイールド	99.95%以上
工具の再研磨回数	2回
工具再研磨後の取り付け	シムを交換する
構造	三枚板タイプ
ガイド構造	ボールベアリングケージ
ミス防止	はい
位置検出	はい
型式識別	はい
機械式逆転防止機構	はい
ツールポカヨケ	はい
型止め	標準ガイドレールとリミットブロック
ロードセクション
方法	デュアルマガジン装填式なので、マガジン交換のために停止する必要はありません。
マガジン位置検出	はい
マガジン逆位置検出	はい
マガジンオーバートラベル保護	はい
雑誌 ホーム & 限界検出	はい
入力セクション
電力供給	サーボモーター
妨害防止機能	トルク制御
パラメータ化された位置設定機能	はい
製品存在確認機能	はい
ピックアップセクション
ピックアップパワー	サーボモーター
リードフレーム存在検出	はい
ピックアップ時の落下検知	はい
自宅および旅行中の補償	リミットスイッチ
パラメータ化された位置設定機能	はい
インモールドトランスファーセクション
妨害防止機能	はい
ラチェット下位置検出	はい
ラチェット式リフティング動作	シリンダー駆動
ラチェットの横方向の動き	サーボ駆動

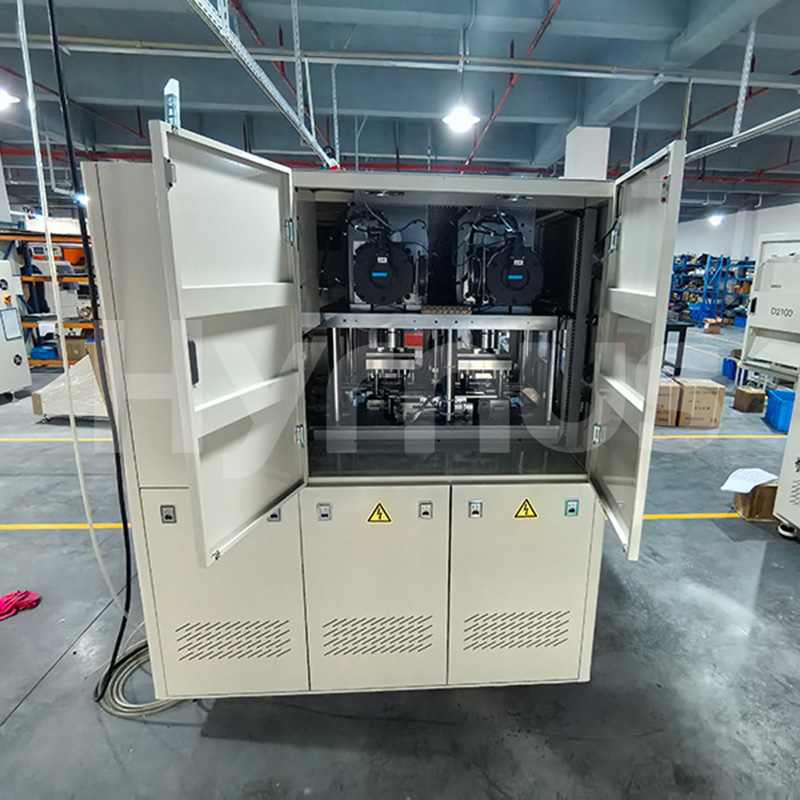

パワー部
パンチ力	サーボモーター
動力機構	クランクシャフト連結ロッド機構
速度調整	無段階デジタル調整
作業位置／セットアップ位置変換機能	はい
過負荷保護機能	はい
スクラップ補助排出	負圧ファン

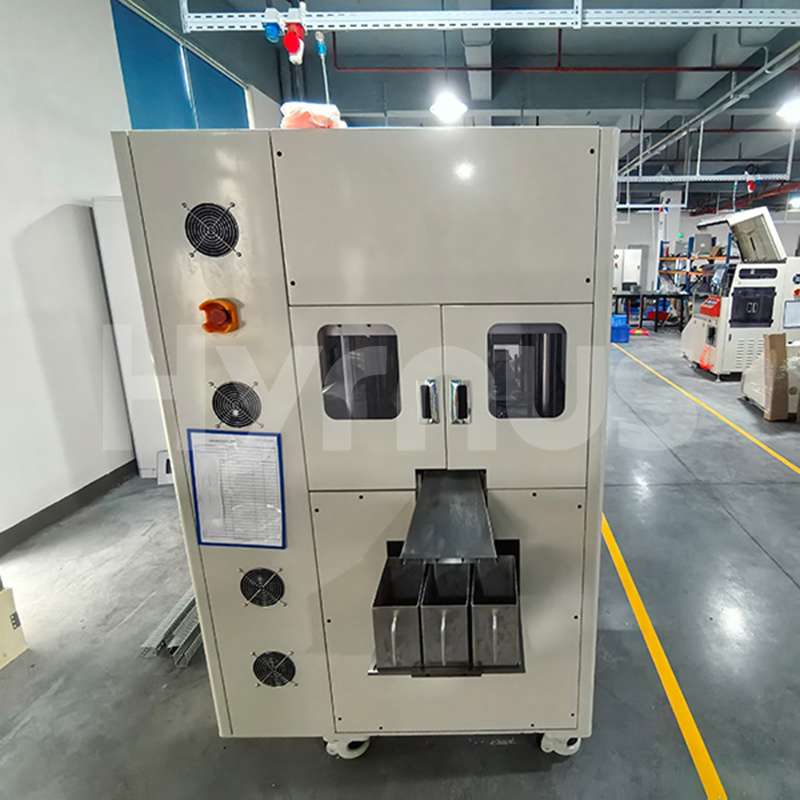

荷降ろしセクション
荷降ろし方法	大量収集
カウント関数	はい
制御部
制御コンポーネント	PLC
HMI	10.4インチタッチスクリーン
インターフェース言語	簡体字中国語
コントロールモード	オートマチック／マニュアル
制御プログラム	提供されていません
操作インターフェース
ユーザー権限	オペレーター／技術者／管理者
パラメータ初期化関数	提供された
工具寿命リマインダー機能	はい
文書
電気回路図
ユーザーマニュアル、メンテナンス＆サービスマニュアル
スペアパーツ／消耗部品の図面
空気圧コンポーネント	SMC、AIRTAC、CKD
FAパーツ	ヒウィン・ミスミ
サーボモーター	Inovance、DELTA、Invt
タッチスクリーン	ワインビュー、プロフェイス
PLC	キーエンス、イノバンス、ファテック
メンテナンス項目	メンテナンスサイクル
可動部の清掃と潤滑	月に一度
センサー表面のクリーニング	月に一度
クランクシャフトの潤滑	2ヶ月に1回
金型切削刃検査	1日1回
クランクシャフトクリアランス検査	半年に一度
カビの清掃とメンテナンス	3日に1回

利用規約

機器の外形寸法（長さ×幅×高さ mm）	2600x1100x1800（参考寸法、実際の商品とは異なる場合があります）
機器重量（kg）	1250
機器電源電圧（V）	3相5線式380V
機器の圧縮空気供給能力（MPa）	0.4-0.7
機器の圧縮空気消費量（リットル/分）	12
機器の動作温度（℃）	5-35
機器の動作湿度（％）	75
機器定格出力（kW）	8.5
機器給水圧力	なし
機器の水消費量	なし
装置の真空度要件（MPa）	なし
