HY-TF200Uは、半導体パッケージ部品の成形後のリードトリミング、成形、分離用に特別に設計されています。SOT、TO、SOP、DIP、IPM、太陽電池モジュール、オプトカプラに対応しています。フルサーボ駆動システム、デュアルマガジンノンストップ給紙、安全ライトカーテン保護、オプションのCCD画像検査、MESネットワーク機能を搭載し、パンチング速度は最大30～60SPM。ICパッケージ業界向けの安定した高効率量産ソリューションです。
ブランド :
HYRNUS商品番号 :
HY-TF200U注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China全自動ICリードトリミング・成形・分離機（トップパワー搭載）
製品紹介

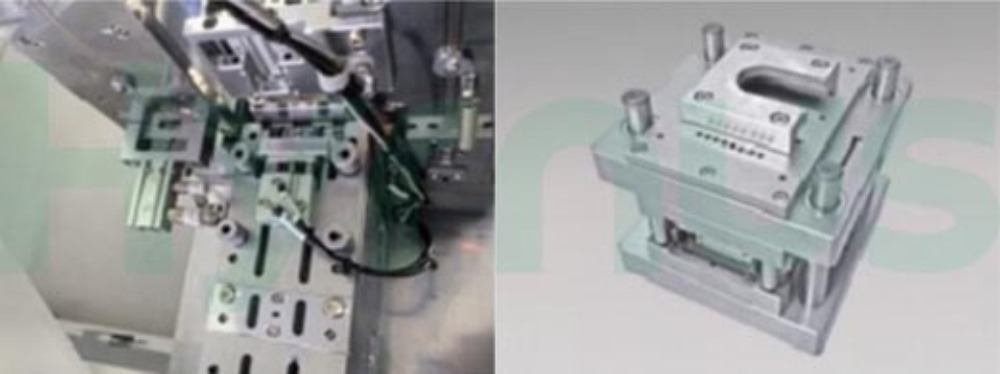

HY-TF200U 全自動ICリードトリミング・成形・分離機 本機は、リードトリミング、ピン成形、単一部品分離という3つの主要機能を統合した、上部搭載型の自動パンチングシステムを搭載しています。半導体デバイスのプラスチック封止後の余剰リードやピンの処理専用に開発された本機は、リードパンチング、ピン成形、ストリップ分離を1サイクルで自動的に完了します。
デュアルノンストップ給紙マガジンを搭載し、長時間の無人連続大量生産に対応します。オペレーターは、定期的に原材料を補充し、完成品を回収するだけで済みます。半導体パッケージング、新エネルギー太陽光発電、オプトカプラ製造工場における、信頼性の高いコア加工機として活躍します。
製品用途
SOT、TO、SOP、DIP、IPM、太陽光発電モジュール、オプトカプラの成形後のトリミング、成形、分離に適しており、ICパッケージング、新エネルギー太陽光発電、光電子製造工場で幅広く使用されています。
製品の特徴
1. 上部に取り付けられたサーボパンチング動力システムにより、安定したパンチング力と高い成形精度を実現します。
2. 独立した2つのマガジン、ノンストップの循環給弾により、生産停止時間を短縮します。
3. 2つの受け取りモード：チューブ収集またはフレキシブルパッケージ用のバルク材料ボックス
4. 動力、金型開閉、送り動作を完全にサーボ制御
5. PLCとタッチスクリーン制御システムを採用し、操作が簡単でパラメータ調整も容易です。
6. 完全な多層安全保護：安全ライトカーテン、ドアセンサー、緊急停止ボタン
7. インテリジェント生産のためのオプションのCCD画像検査およびMESネットワーク機能
技術仕様
| アイテム | 仕様 |
| システムタイプ | 上部に取り付けられた電動自動パンチングシステム |
| アプリケーションの目的 | プラスチック封止後の部品リードおよびピンの打ち抜き、成形、分離 |
| 対応パッケージタイプ | SOT、TO、SOP、DIP、IPM、太陽光発電モジュール、オプトカプラ |
| パンチ速度（SPM） | 毎分30～60ストローク |
| 制御システム | 三菱電機または永宏電機製PLC + タッチスクリーン + 操作ボタン |
| 主電源システム | サーボモーター＋減速機 |
| 金型開閉機構 | サーボモーター＋クランクパワーボックス |
| 給餌機構 | サーボモーター＋エアシリンダー＋空気圧式浮橋構造 |
| 装填機構 | 独立した2つのマガジン、ノンストップの連続給弾 |
| 受信機構 | 自動チューブ収集装置／バルクチューブ材料ボックス |
| 安全設計 | 安全ライトカーテン、保護ドア開閉センサー、完全な安全インターロック設計、緊急停止ボタン |
| オプション構成1 | CCD画像検査装置 |
| オプション構成2 | MESシステムネットワーク機能 |
