半導体パッケージング用全自動ダイボンダー

HY-DB500 ダイボンダー 本装置は、光電子デバイスおよび高精度半導体パッケージ向けに設計された、ハイエンドの全自動ダイボンダーです。卓越した安定性、インテリジェントな制御、モジュール式アーキテクチャを備え、TOシリーズデバイス、フォトダイオード、レーザー、オプトカプラ、ミニLED、および民生用光電子部品の大量生産に最適です。

  • ブランド :

    HYRNUS
  • 商品番号 :

    HY-DB500
  • 注文(最小注文数量) :

    1 Set
  • 保証 :

    One-Year Warranty and Lifetime Maintenance
  • 支払い :

    T/T
  • リードタイム :

    7-35 Days
  • 製品の原産地 :

    China
  • 半導体パッケージング用全自動ダイボンダー

    製品紹介

    HY-DB500 金型取り付け機±10 μm の XY 位置決め精度 (達成可能 ±8 μm) と ±1° の角度精度で毎時 6,000 ユニットのスループットを実現し、要求の厳しい光学および電子アプリケーション向けに一貫性のある信頼性の高いダイアタッチを保証します。リニア高精度ボンドヘッドは高速動作中に優れた安定性を提供し、高インテリジェンスビジョンシステムは、塗布前の包括的な検査、接着剤の量と形状の検証、およびボンド後の位置決め検証を実行して、欠陥を早期に検出し、下流の歩留まりを保護します。このシステムは、マガジン構成オプションによる自動 PCB 切り替え、自動ウェーハリング交換、および自動ロード/アンロード機能を備えており、持続的な連続生産のためにオペレーターの介入を大幅に削減します。6 インチウェーハリングと最大 280×90 mm の PCB、6×6 mil から 100×100 mil までのダイサイズに対応する HY-DB500 は、多品種少量生産ラインに優れた柔軟性を提供します。革新的な電源オフ時の衝突防止機能により、UPSが不要となり、インフラコストを削減するとともに、予期せぬシャットダウン時にも工具やワークピースを保護します。さらに、UV硬化機能とカスタマイズ可能な構成により、適用範囲がさらに拡大します。Windows 7ベースの動作、バイリンガルインターフェース、そして高いカスタマイズ性を備えたHY-DB500は、進化する生産ニーズに対応し、光電子パッケージングの専門家が必要とする精度、生産性、そして投資保護を提供します。

    製品の特徴

    • 高精度自動チップ角度補正システム
    • オートマティックのロード/アンロード機能
    • 自動基板交換機能(シングルマガジンまたはデュアルマガジン構成を選択可能)
    • 自動ウェハーリング交換
    • 定温吐出機能
    • 欠落ダイ検出
    • ノズル詰まり検出
    • 高精度なダイボンディングを実現するインラインボンドヘッド
    • ソフトウェアの利点
    • 塗布前検査:プリント基板上の異物や重大な欠陥の有無を確認します。
    • 接着剤量検出:接着剤の量と存在を確認します
    • 接着後検査:金型の位置と角度を確認します
    • UV基板硬化機能およびUV高速硬化機能(オプション)
    • 電源オフ時の衝突防止保護機能(新技術、UPS不要)
    • さまざまな市場ニーズに対応するため、複数の構成オプションをご用意。要件に応じてカスタマイズ可能。

    技術仕様

    Noカテゴリパラメータ仕様
    1. 一般情報機器名HY-DB500
    オペレーティング·システムWindows 7
    対応言語中国語/英語
    UPH6K/H(材料および品質要件によって異なります)
    2. 精度XYダイボンディング精度±10μm(達成可能値±8μm)
    角度精度±1°
    ボンドヘッドタイプ高精度リニアダイボンディングヘッド
    3. ビジョンシステムカメラ解像度1280 × 1024ピクセル
    検査機能接着剤の量、形状、位置の自動検査、および接着後の検査をサポートします。
    4. 自動化(オプション)自動基板交換はい
    自動ウェハーリング交換はい
    5. 互換性互換性複数の地図フォーマットに対応
    カスタマイズ高いオープン性、顧客の要望に応じたカスタマイズが可能
    6. 寸法と重量基板サイズ(長さ×幅、最大)280mm×90mm(その他のサイズもカスタマイズ可能)
    ウェハーリングサイズ6インチ(その他のサイズもカスタマイズ可能)
    ダイサイズ600万×600万~100万×100万
    機器の寸法(長さ×幅×高さ)1600 × 1000 × 1630 mm
    機器の重量1050 kg(最終重量は実際の製品によって異なります)
    7. 公共事業圧縮空気5~6 kgf/cm²

    商品詳細

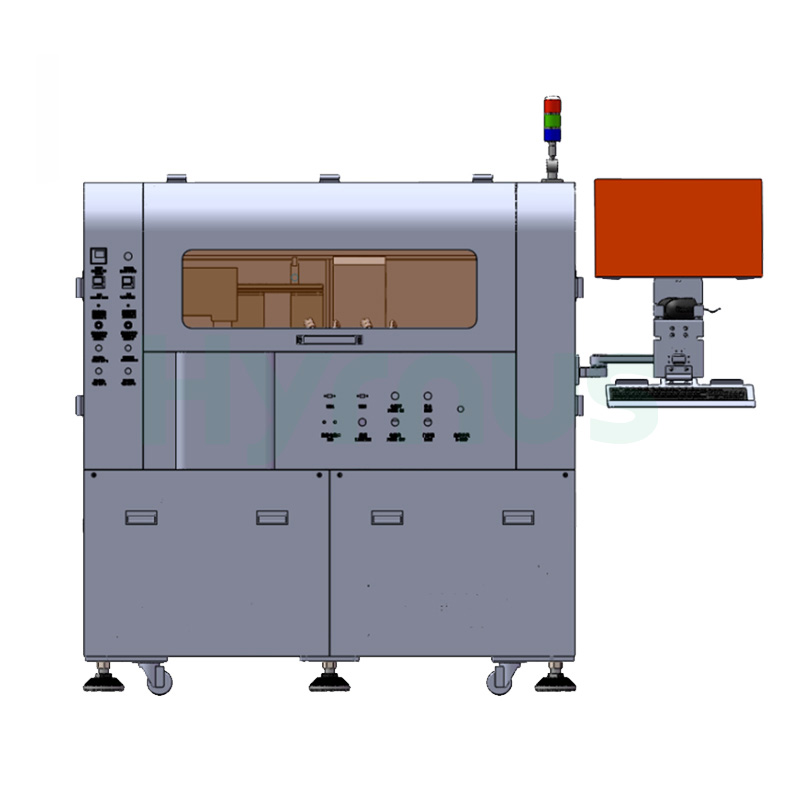

    die attach equipmentよくある質問

    最大スループットと配置acはHY-DB500のキュレーションとは?

    HY-DB500は、最大スループット6,000ユニット/時、XY位置決め精度±10μm(実測値±8μm)、角度精度±1°を実現しています。この速度と精度の組み合わせにより、生産性と位置決め精度が極めて重要な大量生産の光電子部品組立に最適なシステムとなっています。

    HY-DB500はどのような種類のデバイスとパッケージをサポートしていますか?

    本システムは、TOシリーズ部品、フォトダイオード、レーザー、オプトカプラ、ミニLEDなどの幅広い光電子デバイスに加え、一般消費者向け光電子デバイスにも対応しています。ダイサイズは6×6ミルから100×100ミルまで、ウェハリングは6インチ、プリント基板(PCB)は最大280×90mmまで対応可能です。その他のウェハリングサイズやPCB寸法は、特定の生産要件に合わせてカスタマイズできます。

    この画像認識システムはどのような検査機能を提供しますか?

    高性能画像処理システムは、3つの重要な検査機能を実行します。接着剤塗布前の検査では、PCB上の異物や欠陥を検出します。接着剤量検出では、接着剤の量と存在を確認します。接着後の検査では、ダイの配置位置と角度を確認します。このクローズドループ品質保証により、欠陥が即座に特定され、不良品が下流工程に進むのを防ぎます。

    電源オフ時の衝突防止機能は、私の生産ラインにどのようなメリットをもたらしますか?

    HY-DB500は、無停電電源装置(UPS)を必要とせずに動作する革新的な電源オフ時衝突防止機能を搭載しています。予期せぬ停電時、このシステムはボンディングヘッドとワークピースの衝突を防ぎ、貴重な工具や加工途中のアセンブリを損傷から保護します。これにより、修理コストの削減、再起動時間の最小化、UPSインフラの費用削減が実現し、運用面と財務面の両方でメリットが得られます。
