ワイヤボンディング用高性能多機能プッシュプルテスター
製品紹介

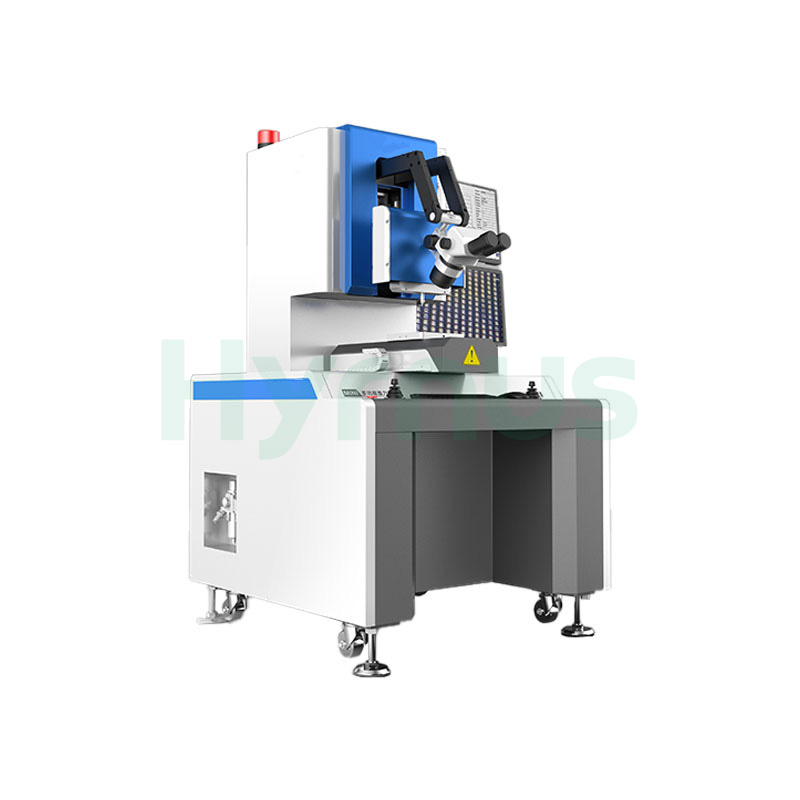

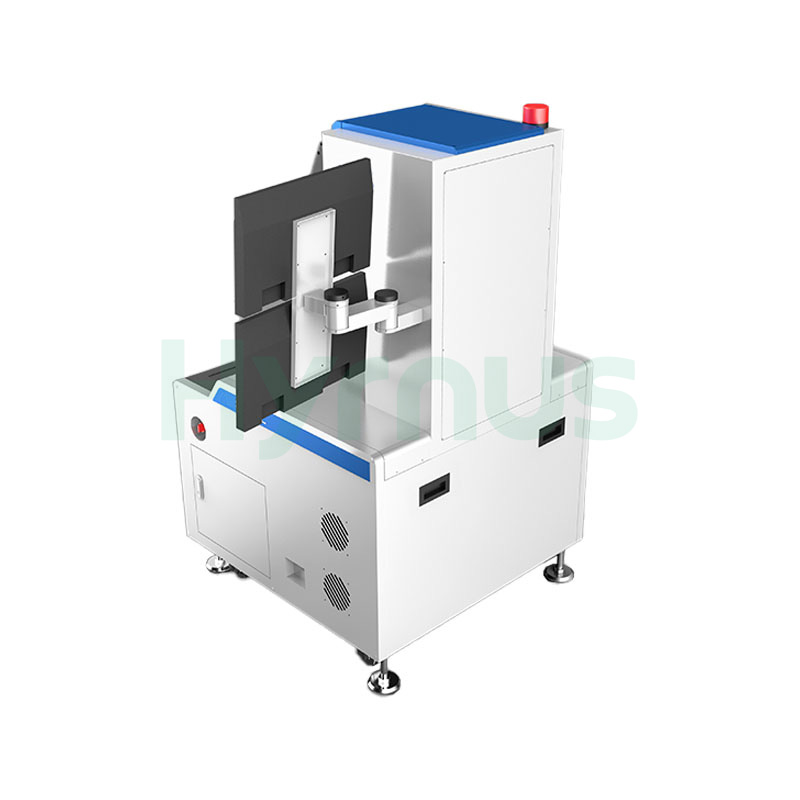

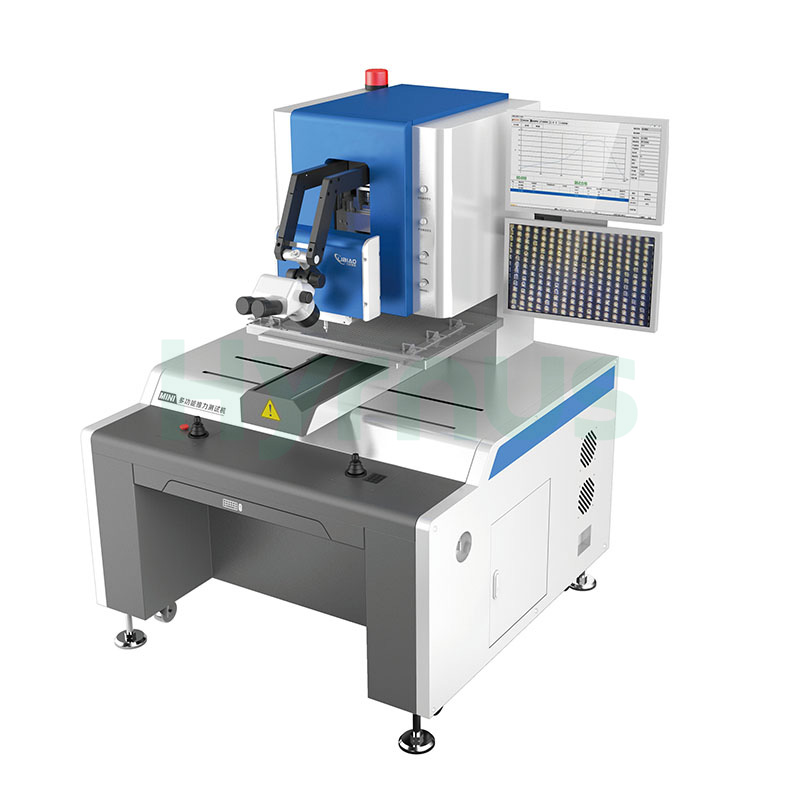

HY-PT8500 ボンドテスト装置本システムは、独立したセンサー取得機能と各センサーの衝突/過負荷保護機能を備えた3ステーション自動回転切替システムを搭載し、試験精度と装置の安全性を確保します。XY軸ボールねじの有効ストロークは500mm×300mmで、繰り返し精度は±5μm、分解能は≤0.125μm、2mm範囲内での精度は±2μm、最大試験力は100KGです。Z軸の有効ストロークは100mmで、分解能は≤0.125μm、2mm範囲内での繰り返し位置決め精度は±1μm、最大試験力は20KGです。高精度ダイナミックセンシング技術（センサー精度±0.003%、総合テスト精度±0.1%）、輸入トランスミッション部品、4方向制御用ホールデュアルジョイスティック、高精細CCDカメラ搭載の標準三眼連続ズーム顕微鏡を備えた本システムは、110V/220V @ 5.0A、50/60Hz、4.5～6バールの空気供給で動作します。装置の寸法は1500×1200×1650mm、重量は約800kgで、正規版Windows 10/11を搭載したLenovo/HP製PCが付属しており、MESシステムとの互換性、リアルタイムデータ管理、サンプルや図面に基づいたカスタマイズ可能な治具を提供します。
大型プリント基板のテスト
ミニLEDパネルのテスト
大規模サンプルテスト
| 主なメリット | 説明 |
| 自動試験ステーション | 自動テストステーションモードを採用しています。ソフトウェアでテストステーションを選択すると、システムは自動的に対応する作業位置に移動します。 |
| 独立センサー取得 | 3つの動作センサーには、試験精度を確保するために独立したデータ収集システムが搭載されています。 |
| 衝突防止および過負荷保護 | 各センサーには、独立した衝突防止および過負荷保護システムが搭載されています。 |
| 安全制限と速度制御 | 各テストステーションには、独立した安全制限機能と速度制限機能が備わっている。 |
| ユーザーフレンドリーなインターフェース | 操作しやすいように人間工学に基づいた操作インターフェースを採用しています。 |
| 高精度および力アルゴリズム | 高精度センシングシステムと独自の機械的アルゴリズムの組み合わせにより、検査精度が保証されます。 |
高精度な動的センシング取得技術を採用し、正確で信頼性の高い試験データを保証します。
安定した機械動作と試験精度を確保するため、輸入された伝動部品を搭載しています。
3ステーション自動回転切替方式により、人為的な操作ミスによる機器の損傷を防ぎます。
ホールセンサー搭載のデュアルジョイスティックにより、4方向の制御が可能となり、操作が簡単で便利です。
工場出荷時のMESシステムと完全に互換性があります。
テストデータはリアルタイムで保存およびエクスポートできるため、便利で効率的です。
機器仕様
| パラメータ | 仕様 |
| 機器モデル | HY-PT8500 |
| 全体寸法 | 1500mm × 1200mm × 1650mm |
| 正味重量 | 約800kg |
| 電源 | 110V/220V @ 5.0A、50/60Hz |
| 空気圧供給 | 4.5～6バール |
| 制御コンピュータ | オリジナルのLenovo/HP製PC |
| オペレーティング·システム | 正規版Windows 10 / Windows 11 |
| 顕微鏡 | 標準三眼連続ズーム顕微鏡＋高解像度CCDカメラ |
| センサー交換方法 | 手動交換（テスト要件に応じて対応するテストモジュールを選択してください。ソフトウェアがモジュール範囲を自動的に識別します） |
| プラットフォーム固定具 | 360° 回転式で、あらゆる種類のテスト治具に対応 |
| XY軸ボールねじの有効ストローク | 500mm × 300mm、最大試験荷重：100kg |
| XY軸の最大移動速度 | ホールジョイスティックでXY軸を自由に制御可能、最大速度：10mm/s |
| XY軸ボールねじの精度 | 再現性： ±5μm、解像度： ≤0.125μm; 精度は2mm以内: ±2μm |
| Z軸ボールねじの有効ストローク | 100mm、解像度： ≤0.125μm、最大試験荷重：20KG |
| Z軸の最大移動速度 | ホール効果ジョイスティックでZ軸を自由に制御可能、最大速度：8mm/秒 |
| Z軸ボールねじの精度 | ±2μm; せん断精度: 繰り返し位置決め精度 ±1μ2mm以内のm |
| センサー精度 | ±0.003%; 総合テスト精度: ±0.1% |
| デバイス固定具 | サンプルまたは図面に基づいて設計された特注治具（標準で1セット付属） |
| デバイスのキャリブレーション | 対応する校正治具と分銅セットが標準装備されています。 |
| 品質保証 | 2年間の本体保証と無料の生涯ソフトウェアアップグレード（人為的な損傷を除く） |
