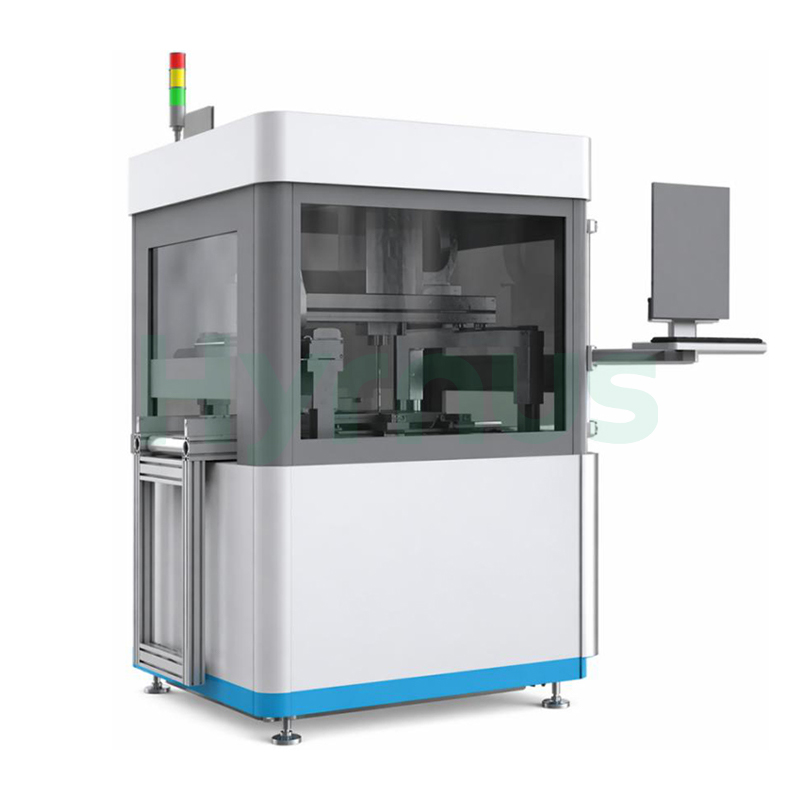

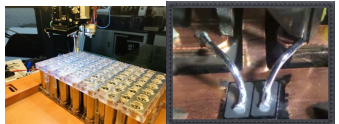

バッテリーリード接続用の超音波アルミニウムワイヤボンディング

HY-BW830 H大型ワイヤーボンダーモジュールを溶接エリアまで自動で送り、搬送する機構を備えており、そこでボンディングヘッドが設定されたパラメータと位置に従って超音波溶接を行います。有効ストローク400 mm (X) × 800 mm (Y)の溶接エリア、分解能1.25 μmのZ軸移動量60 mm、分解能0.08°の回転軸±220°を提供します。太線溶接ヘッドは、標準のフロントカッターで回転可能で、60 kHzのトランスデューサ（その他の周波数はリクエストに応じて利用可能）を使用し、50～1500 gの溶接圧力を提供します。ワイヤ送りシステムは光学エンコーダ付きモーター制御で、最大アーク高さ40 mm、最小ワイヤ長検出2 mm、外径50～120 mm、幅22～45 mm、内径10～11 mmのスプールサイズに対応しています。 XK画像認識システムと17インチカラーフラットディスプレイを搭載したこの機械は、220V AC、50/60Hzで動作し、消費電力は3000W、0.5MPaの圧縮空気が必要で、寸法は1300×1300×1650mm、正味重量は500kgです。

仕様

パラメータ	仕様
溶接エリア	有効ストローク：400mm（X方向）×800mm（Y方向）（標準）
Z軸	最大移動量：60 mm、分解能：1.25 μm
回転軸	±220°、分解能：0.08°
電力要件	220V AC、50/60Hz
消費電力	3000W
圧縮空気	0.5お願いします
画面	17インチカラーフラットディスプレイ
作業面高さ	地上から1150mm
床面積（長さ×幅×高さ）	1300mm × 1300mm × 1650mm（警告灯を除く）
正味重量	500kg
太線溶接ヘッド	回転式、標準フロントカッター
トランスデューサー	標準周波数は60kHz。その他の周波数は顧客の要望に応じて対応可能です。
溶接圧力	50～1500g
ワイヤ送給システム	光学エンコーダ付きモーター制御ワイヤフィーダー
漏水検知	線検出
最大弧高	40mm
最小配線長検出	2mmワイヤ送給
スプールサイズ	外径：50～120mm、幅：22～45mm、内径：10～11mm
画像認識／光学／照明
ビジョンシステム	XK画像認識システム

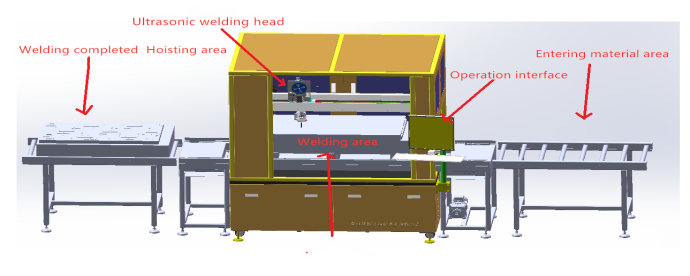

構造

利用規約

温度:28℃以下

湿度:30％～70％

クリーンルーム:10,000クラス以上

電圧：真空リフロー炉（380V）を除く全ての機器は220Vで動作します。

画面

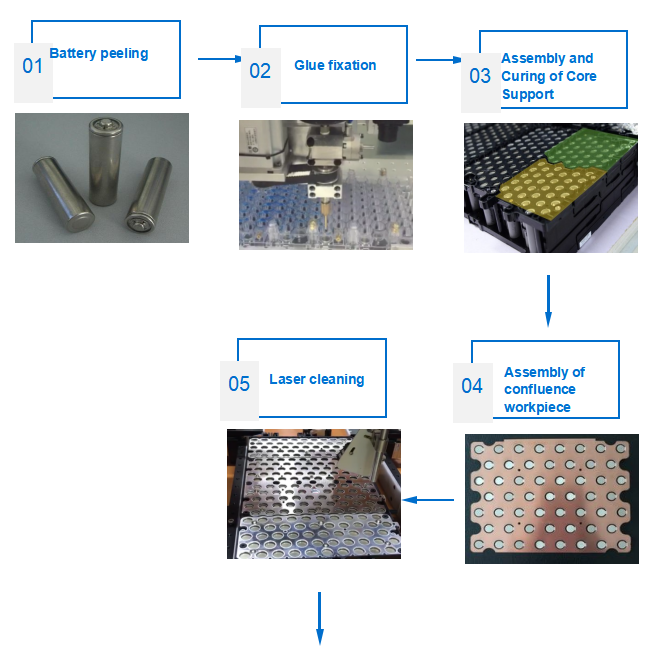

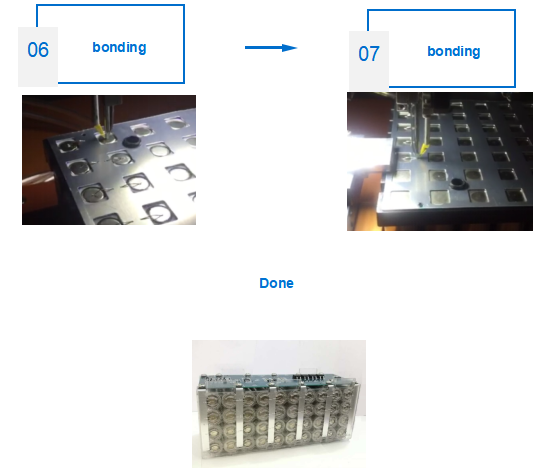

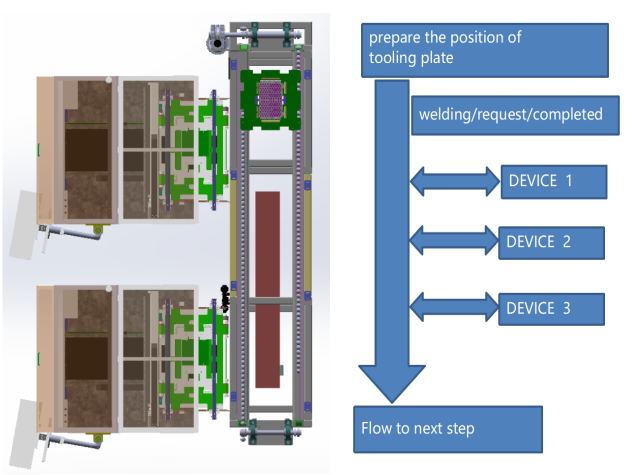

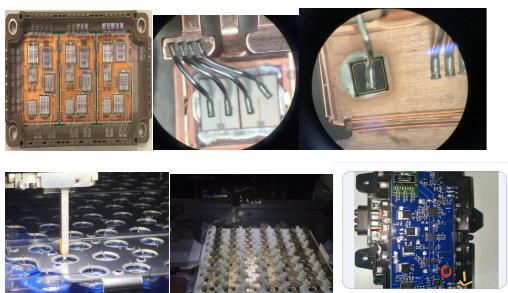

プロセス
