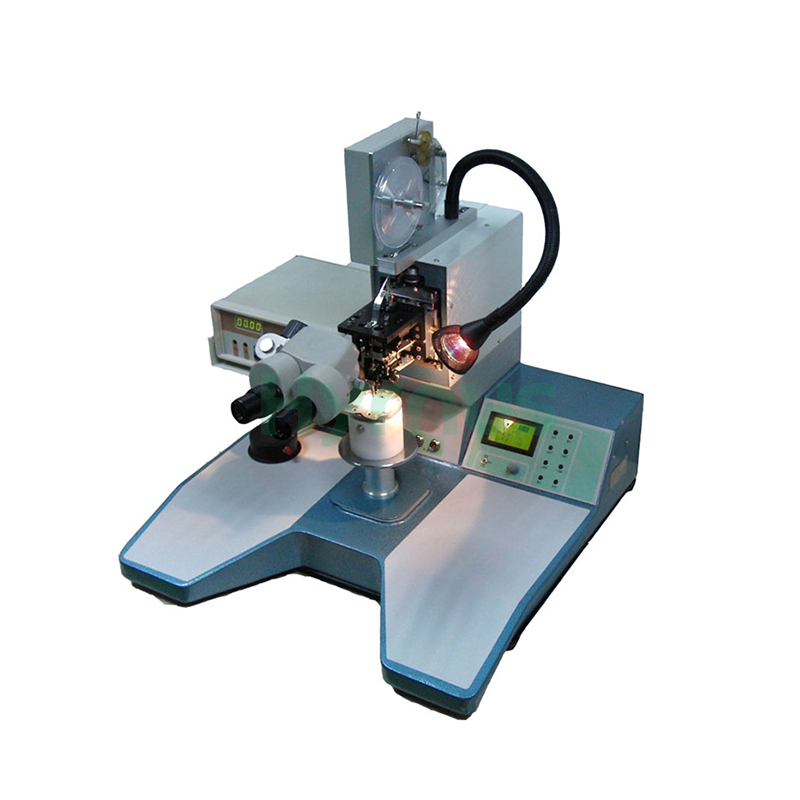

超音波式高強度アルミ線ウェッジボンダー

HY-HW3200 超音波 重量級アルミ線ウェッジボンダー 本装置は、MOSFET、高出力トランジスタ、ダイオード、サイリスタ、パワーモジュールなどのパワー半導体デバイスの内部ワイヤボンディング用に設計されています。高精度な動作制御、調整可能なボンディングパラメータ、安定した超音波出力、1～6点のボンディングポイントのサポートといった特長を備え、信頼性の高いボンディング品質と効率的な動作を実現します。

ブランド :
HYRNUS
商品番号 :
HY-HW3200
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

超音波式高強度アルミ線ウェッジボンダー

HY-HW3200 超音波重量級アルミ線ウェッジボンダー 本装置は、MOSFET、トランジスタ、ダイオード、サイリスタ、パワーモジュールなどのパワー半導体デバイスの内部ワイヤボンディング用に設計されています。高精度ステッピングモーターシステムにより、ボンディングヘッドの正確かつ高速な動作を実現し、主要なパラメータはLCDコントロールパネルから簡単に調整および監視できます。

自動接合力制御、安定した超音波出力、1～6点の接合点対応により、本装置は信頼性の高い接合品質を実現し、接触抵抗の低減に貢献します。最大4本のワイヤのパラメータを保存できるため、セットアップ効率と生産の一貫性がさらに向上します。

アプリケーション

中出力および高出力トランジスタ
MOSFET
高電流高速回復ダイオード
ショットキーダイオード
サイリスタ
電源モジュール
類似の部品。

いいえ。	特徴	説明

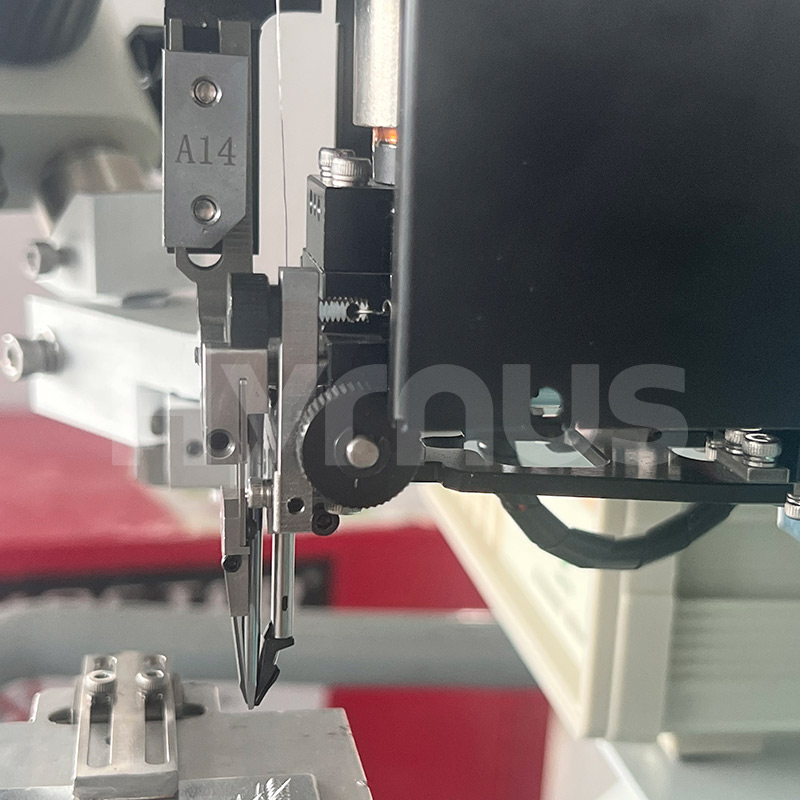

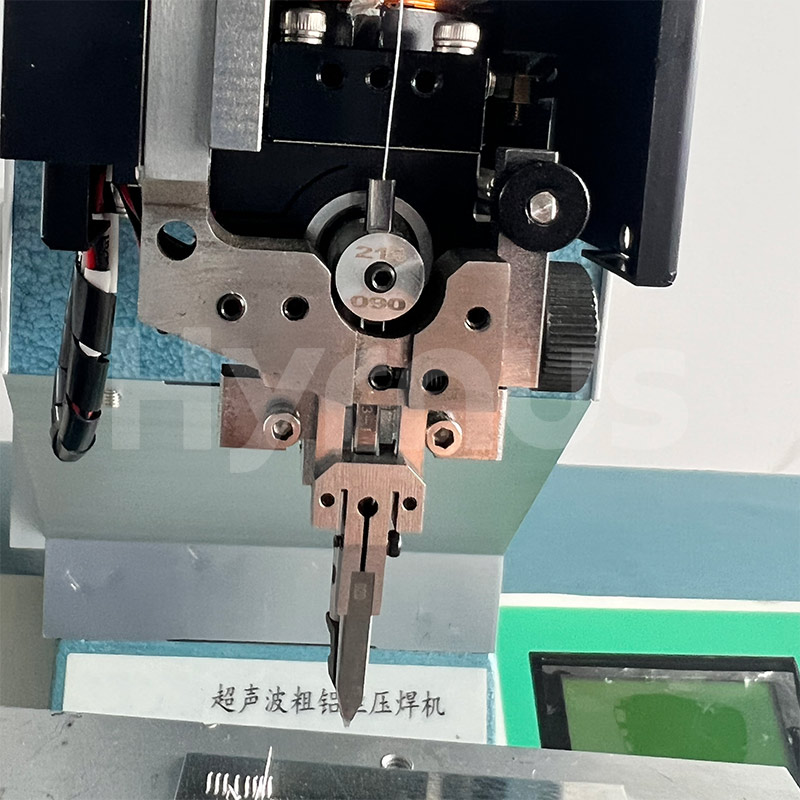

1	精密モーションシステム	接着ヘッドのY軸およびZ軸の動きは、精密なガイドレールを備えたマイクロコントローラ制御のステッピングモーターによって駆動され、柔軟な動き、正確な位置決め、および高速性を実現します。
2	ユーザーフレンドリーなパラメータ制御	超音波出力、時間、接着力、ループ形状、2本目の接着テールワイヤ、ターゲット高さ、スパン、切断力、照明などのパラメータは、リアルタイムLCDディスプレイを備えたパネルのボタン/ノブで簡単に調整できます。

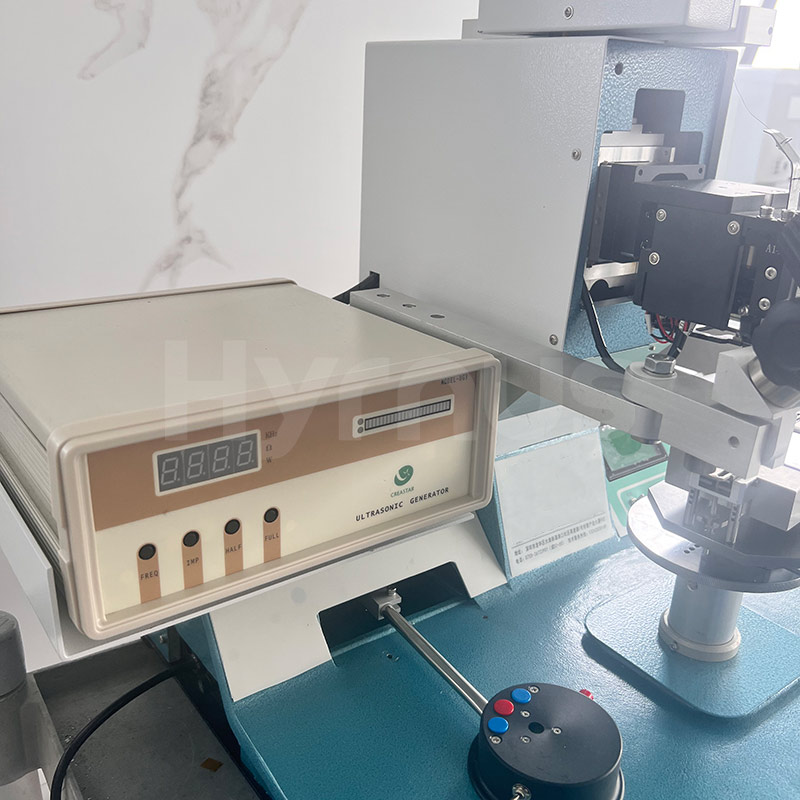

3	安定した信頼性の高い接着	接合力は自動的に制御され、強力な超音波システムにより、安定した信頼性の高い溶接品質が保証されます。
4	多重接合機能	同一平面上に1～6個のボンディングポイントをサポートし、接触抵抗を大幅に低減し、大面積パワーデバイスの信頼性を向上させます。
5	パラメータメモリ機能	最大4本のワイヤについて、スパン、ループ形状、ターゲット位置などのパラメータを保存できるため、操作効率を効果的に向上させることができます。

主な技術仕様

アイテム	仕様
電源	220VAC±10%、50Hz、確実な接地
接着可能なアルミ線径	250～500μm (10～2000万）
接着可能なアルミリボンの幅	1mm、1.5mm、2mm（40mil、60mil、80mil）
超音波パワー	0～24W
絆を深める時間	10～500ms
結合力	250～3000g
第1ボンドから第2ボンドまでの最大自動スパン	0～18mm
ワイヤあたりの連続ボンディングポイント数	2～12
同一平面上の連続結合点の数	1～6
異なる高さとスパンにおける、周期的なボンディングを施したワイヤの数	1～4
顕微鏡	15×30×
照明ランプ	明るさ調整可能
作業ステージの動作範囲	￠25mm
全体寸法	620×610×620mm
重さ	約50kg
