HY-WB250M /HY-WB250PM ボールウェッジボンディングマシン 本製品は、ハイブリッド回路、COBモジュール、MCM、MEMS、RF、光電子、マイクロ波、車載電子機器における内部配線接続用に設計されています。200mm以下の製品に対応し、様々なキャビティ深さに対応可能で、安定した超音波出力により信頼性の高いボンディング性能を実現します。
ブランド :
HYRNUS商品番号 :
HY-WB250M / HY-WB250PM注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China手動式ワイヤーボンダーボールウェッジボンディングマシン
製品紹介

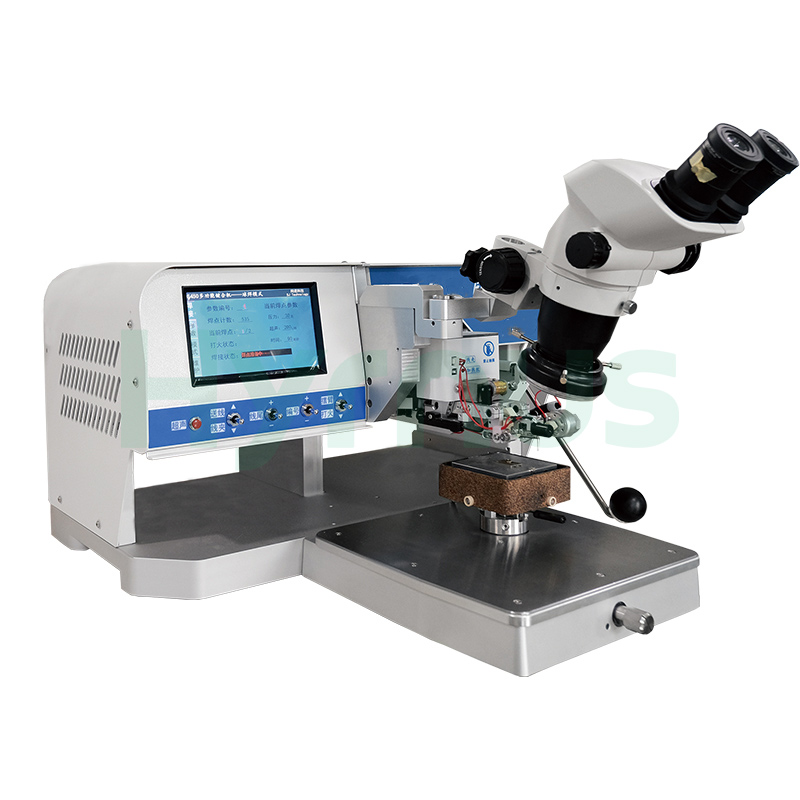

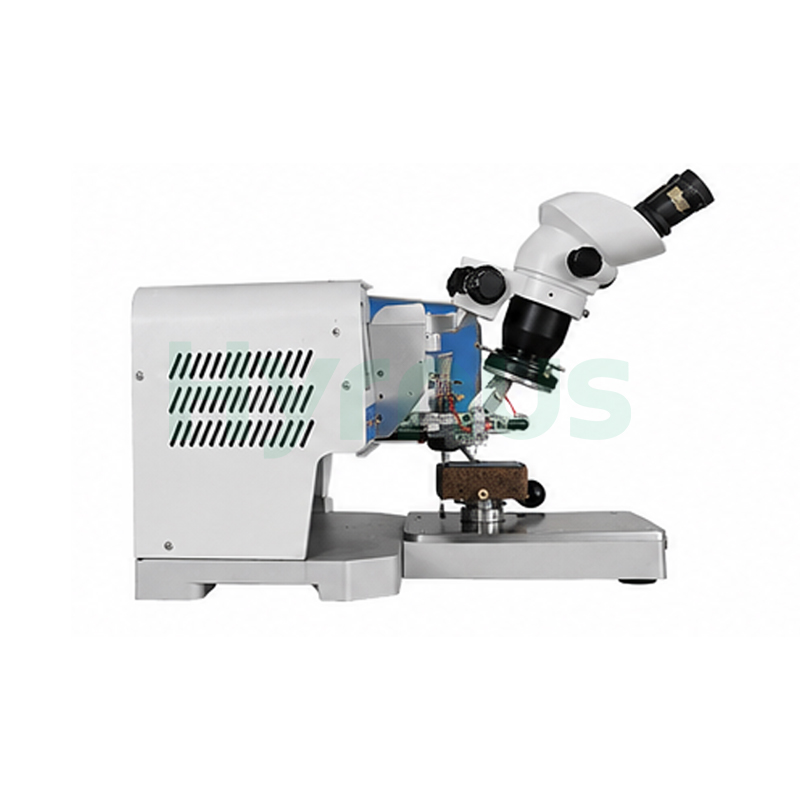

HY-WB250M / HY-WB250PM ボールウェッジボンディングマシン特殊電子部品の内部チップ間接続のための重要なパッケージング装置です。ハイブリッド回路、COBモジュール、MCM、MEMSデバイス、RFおよびマイクロ波モジュール、光電子デバイス、軍事用電子機器、車載用電子モジュールなどに幅広く使用されています。
本機は、寸法が200mm以下の製品に適しています。長さの異なる接着ツールを交換することで、12mmから15mm、または21mmまでのキャビティ深さに対応できます。また、ゼロテールスタッドバンプにも対応しており、安定した超音波エネルギー出力と統合された電気制御システムにより、一貫した接着品質と信頼性の高い動作を実現します。
アプリケーション
特徴
| いいえ。 | 特徴 |
| 1 | 深空洞型および大型モジュール型デバイスに適しています |
| 2 | 異なる空洞深さ（12mm～15mm）のデバイスに対応可能/21mm長さの異なる毛細管モデルを置き換えることによって |
| 3 | ゼロワイヤテールバンプ（スタッドバンプ）機能に対応 |
| 4 | 独自のゼロテールボール配置プロセス設計 |
| 5 | 統合電気制御システム |
主な技術仕様
| NO | セクション | パラメータ | 仕様 | その他のパラメータ | |
| 1. | ボンドヘッド | Zトラベル | 18mm | スプールサイズ | 1/2インチ |
| 2. | XY範囲 | X: 15 mm、Y: 15 mm | |||
| 3. | リフトテーブル | Zトラベル | 0～18mm | ヒーター温度 | 室温～200℃ |
| 4. | XY範囲 | 250 mm × 270 mm | 操作メニュー | 7インチTFTタッチスクリーン、中国語メニュー | |
| 5. | 超音波パワー | デジタル制御、1000倍分割 | 電源 | 220V ± 10% @ 50/60Hz、≤500W | |
| 6. | 結合力 | 1～250g | 設置面積（幅×奥行×高さ） | ≤620 × 640 × 450 mm | |
| 7. | 電線の種類 | HY-WB250M：金線15～75μm、白金線18～25μm、銀線18～50μm,アルミニウム線 18～100μm HY-WB250PM : 金線 15～75μm、白金線 18～25μm、銀線 18～50μm,アルミニウム線 18～100μm，金色のリボン 12.7×50～25.4×300 μm | 重さ | 総重量：約70kg、正味重量：約45kg | |
| 8. | 標準構成 | 本体、1/2インチスプール、LED照明、実体顕微鏡、ワークホルダー、90°ワイヤフィーダー | |||
利用規約
| No | アイテム | 要件 |
| 1. | パラメータ | 仕様 |
| 2. | 周囲温度（室温） | 15℃～30℃ |
| 3. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 4. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 5. | 電力要件 | 1. 電圧：220V ± 10% 2. 電力：≤ 500W 3. 周波数：50/60Hz |
| 6. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | ≤ 500W |
| 11. | インターフェース仕様 | 5A、単相3線式 |
