高精度自動ワイヤボンダー チップス用
製品紹介

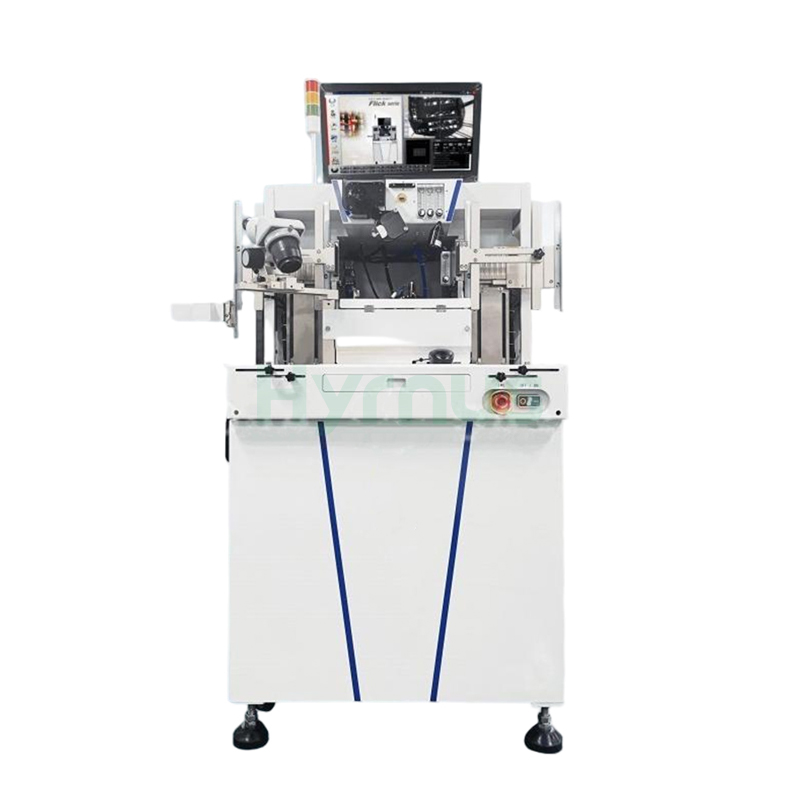

HY-WB200 ワイヤボンディングマシン金、銅、銀、パラジウムメッキ銅、金パラジウム銅、合金線など、0.7～2.0ミルの線径を持つ幅広いワイヤ材料に対応しています。超低ループ、スペースポリラインアーク、バタフライループ、Mループなどのプログラム可能なワイヤループプロファイルにより、LED RGBディスプレイから最大82本のワイヤを持つ複雑なICパッケージまで、多様なアプリケーション要件に対応します。独自のバタフライループアルゴリズムにより製品の信頼性が向上し、2835デュアルワイヤ製品で2000サイクル以上の熱衝撃耐性を実現しています。また、Mループアルゴリズムにより、低～高ボンディングアプリケーションで熱衝撃耐性が500サイクルから1500サイクルに向上しています。同タイプのリードフレームの切り替え時間は5分未満、異なるタイプのリードフレームの切り替え時間は20分未満で、生産の中断を最小限に抑えます。
機器の特徴
新しい高速識別装置を搭載
高速ボンディングヘッドにより低慣性を実現
幅広いワイヤボンディング領域
複数の画像認識システム
複雑なワイヤボンディングプログラミングの機能をサポート
SOT/SOP/MEMS/DFN/QFN/SIPなど、様々なパッケージ形態に適しています。
金線、銅線、銀線、パラジウムメッキ銅線、金パラジウム銅線、合金線などに適しています。
プログラム可能な様々な線弧：超低線弧、空間ポリライン弧など。主要技術仕様
| 接着能力 | 接着エリア | X軸：56mm、Y軸：76mm |
| 接合精度 | ±3.0µm @ 3シグマ | |
| 接着速度 | 2mmワイヤーの場合、毎秒22本のワイヤー（製品およびプロセスによって異なります） | |
| ビジョンシステム | 2–4倍連続調整可能な倍率、高低2種類のデュアルレンズ（オプション） | |
| 画像認識精度： ±0.5µm | ||
| 角度偏差は最大 ±30° 認識できる | ||
| プログラム可能な赤/青照明 | ||
| ワイヤーループ機能（25.4µmワイヤー） | 最大ループ長 | 5.5mm |
| 最小ループ高さ | 70µm | |
| ループ配置精度 | ±25µm @ 3シグマ（結合長の場合） < 2.54mm） | |
| ±結合長の1% @ 3シグマ（結合長が2.54mmを超える場合） | ||
| 適用可能な線径 | 0.7–200万 | |
| 製品切り替え時間 | 同タイプのリードフレーム | <5分（ヒーターブロックの挿入、クランプの交換、プログラムのダウンロードを含む） |
| 異なるタイプのリードフレーム | <20分（リードフレームの幅／長さの変更、マガジンサイズの変更、ヒーターブロック／クランプの変更、プログラムのダウンロードを含む） | |
| 資材搬送能力 | パッケージ／リードフレームサイズ | 長さ：100–280mm |
| 幅：28–83mm | ||
| 厚さ：0.1–0.8mm | ||
| 雑誌サイズ | 長さ | 100–285mm |
| 幅 | 35–95mm | |
| 身長 | 100–最大180mm | |
| ピッチ | 4.5 / 5.0 / 5.2 / 5.5mm（オプション） | |
| ヒューマンマシンインターフェース | 画面 | 19インチカラー液晶モニター |
| コントロールパネル | 耐久性に優れた操作スイッチ、ユーザーフレンドリーなインターフェース | |
| ユーザーインターフェース | シンプルなプルダウンメニュー、結合グループの色分け表示、簡単なプログラミング | |
| 動作要件 | 最低空気圧 | 0.4 MPa (4 kgf/cm²) |
| 入力電圧 | 単相交流220V ±5%、50Hz | |
| 消費電力 | 1.5 kVA (標準)、2.0 kVA (最大) | |
| 機器の寸法 | L × W × H | 1180 × 910 × 1970mm |
| 重量（推定値） | 正味重量 | 約640kg |
| 総重量 | 約705kg（梱包材含む） | |
| ガス消費量 | 窒素の流れ | 0.3L/分（材料およびワイヤーの種類に応じて調整可能） |
| N₂:H₂ 比率 | 窒素95％：水素5％ | |
| 圧縮空気消費量 | 150L/分（真空状態ではない） | |
| 180L/分（真空時） |

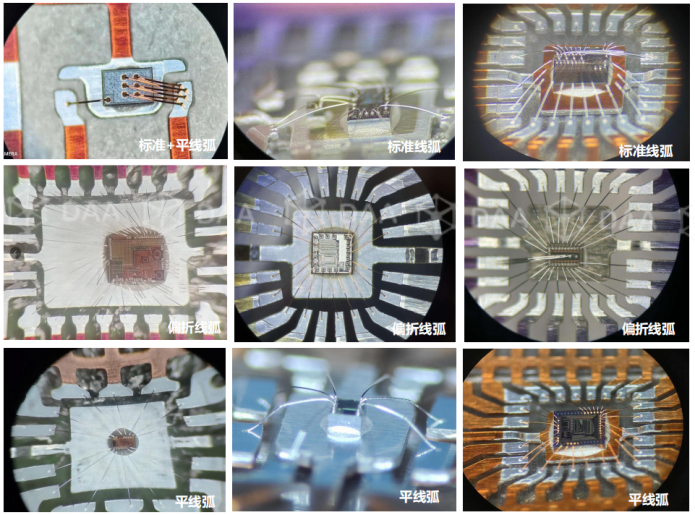

多層ワイヤーループサポート
偏向標準 +D / 標準ループ
偏向フラットループ／フラットループ
空間Zループ／Pループ
空間的ループ破断／Mループ
接地ループ／標準ループ +D
クエスチョンマークループ／超低破壊ループ
特殊プロセス用ワイヤループのソリューションを提供します。
オフセット標準 +D / 標準ループ
オフセットフラットループ／フラットループ
空間Zループ／Pループ
空間的ループ破断／Mループ
接地ループ／標準ループ +D
疑問符ループ／超低破壊ループ

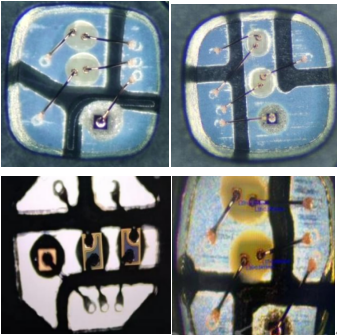

LED RGBディスプレイ

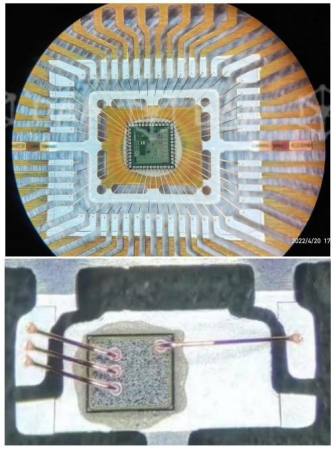

パッケージ
マルチセグメントアーク＋標準アーク＋フラットワイヤー
複数のワイヤループをサポートし、ループ高さを安定的に制御します。
商品詳細
よくある質問
HY-WB200シリーズは、3σで±3.0μmのボンディング精度を実現し、2mm長のワイヤで毎秒22本のボンディング速度を達成します。この精度とスループットの組み合わせにより、要求の厳しい半導体パッケージング用途において高歩留まりの生産を保証します。
このシステムは、金、銅、銀、パラジウムメッキ銅、金パラジウム銅、合金線など、直径0.7～2.0ミルの幅広い種類のワイヤー材料に対応しており、多様なパッケージング要件に柔軟に対応できます。
このシステムは、偏向標準ループ、フラットループ、空間Zループ、Pループ、Mループ、接地ループ、クエスチョンマークループ、超低破壊ループなど、12種類以上のプログラム可能なループプロファイルをサポートしています。独自のバタフライおよびMループアルゴリズムにより、要求の厳しいアプリケーション向けに強化された耐熱衝撃性を実現します。
同タイプのリードフレームの切り替え時間は、ヒーターブロックの挿入、クランプの交換、プログラムのダウンロードを含めて5分以内です。異なるタイプのリードフレームの切り替えは20分以内に完了し、生産停止時間を最小限に抑え、設備稼働率を最大化します。
