PCB再接着用高精度半導体ワイヤ再接着機

製品紹介

HY-RW4000精密ワイヤ再接着機できる 再接着片面基板、多層基板、外層基板、内層基板、硬質基板（ガラス繊維やアルミニウム基板など）、フレキシブル基板など、多種多様な回路基板。 再接着あらゆる線幅に対応する機能を備えています。この装置は操作が簡単で、信頼性の高いはんだ付けが可能で、ユーザーフレンドリーです。適切なトレーニングを受ければ、一般の従業員でも通常は使いこなすことができます。 再接着2時間以内に方法を習得し、実行に習熟する 再接着2週間以内にタスクを完了する。 再接着ed回路は優れた電気的性能を維持し、基板研磨工程の影響を受けることなく耐えることができます。

PCB回路 再接着装置は精密回路を実行する 再接着 ディスプレイ画面を介した直接的な目視検査下での作業。はんだ付けは、はんだ付け力（Force）、出力パルス振幅（Voltage）、パルス持続時間（Milliseconds）の3つのパラメータを調整することによって行われます。

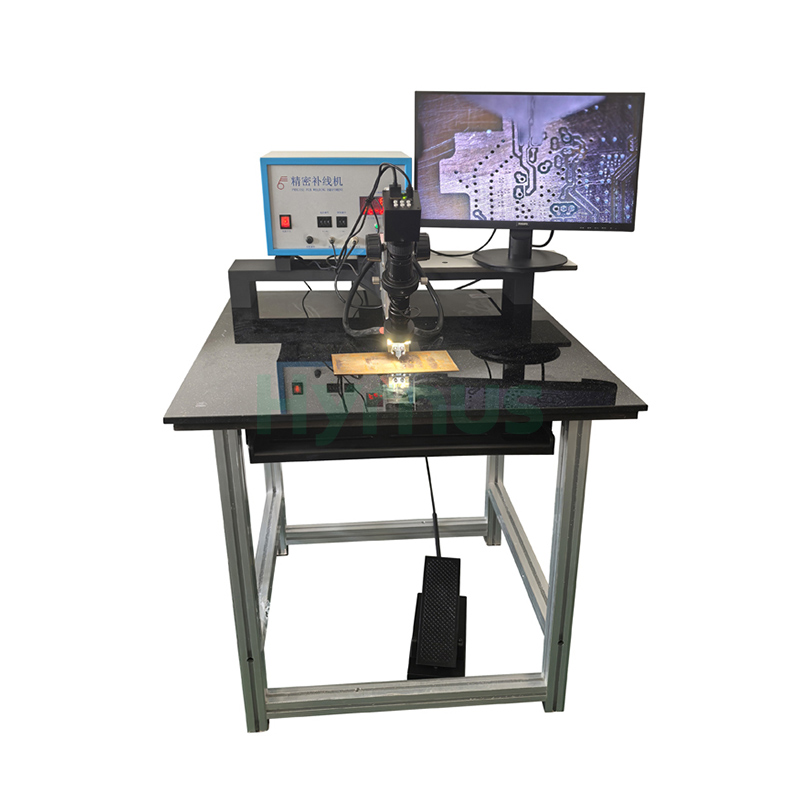

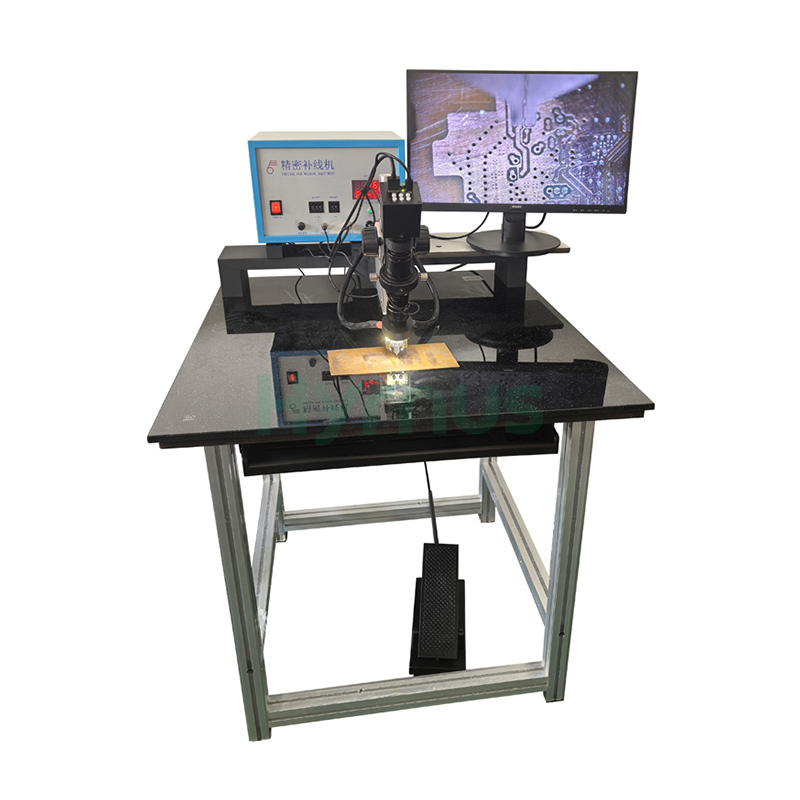

PCB回路 再接着 本装置は4つの構成要素から成ります。

成分	コア機能	主要パラメータ／設定

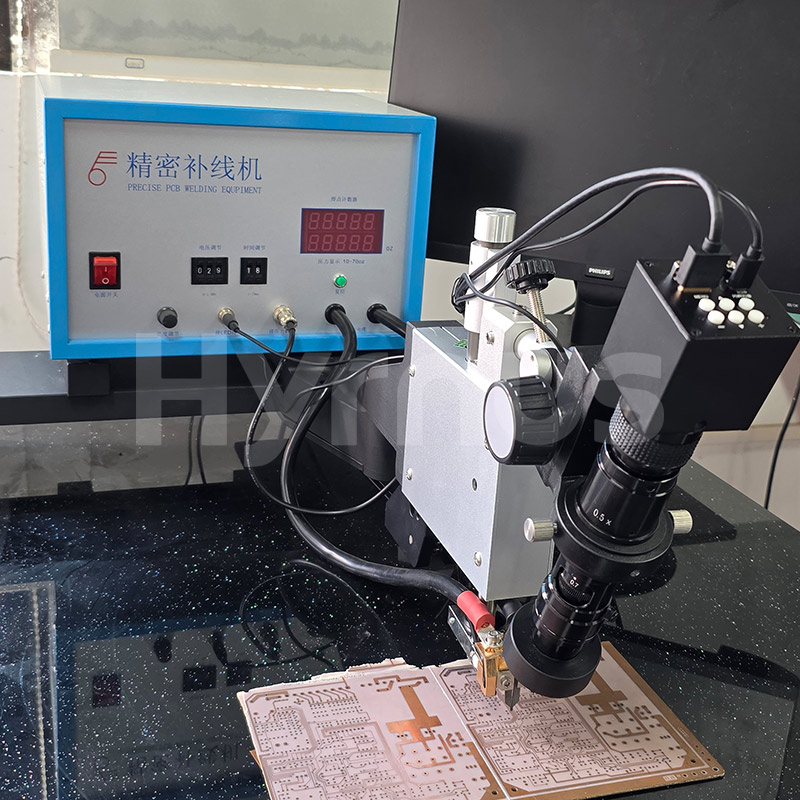

本体	溶接電流を供給する	電圧範囲：0.01～1.99V、分解能：0.01V　時間範囲：1～19ms、分解能：1ms

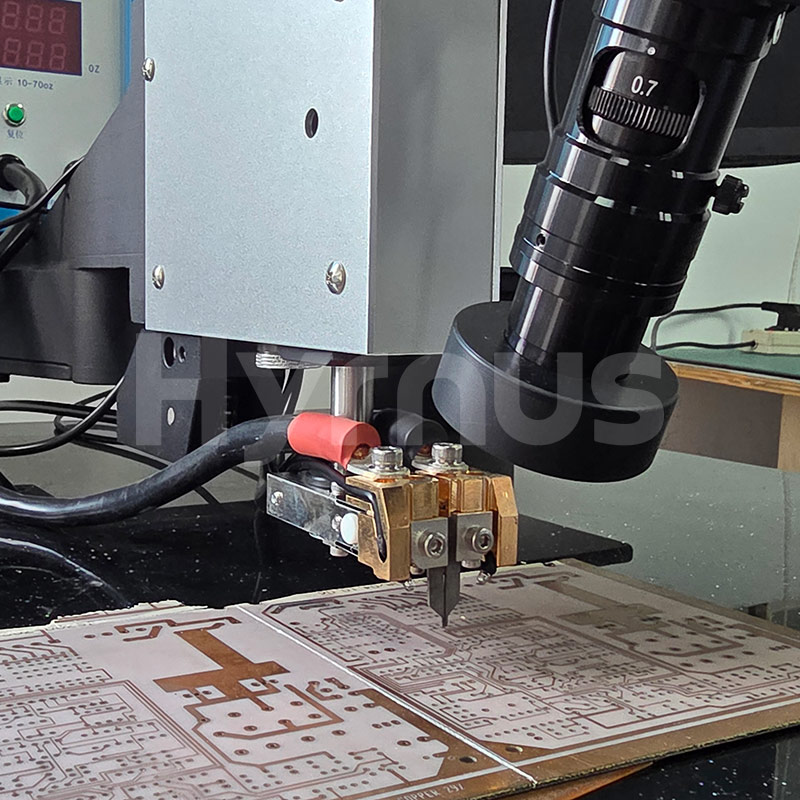

溶接ヘッド	溶接圧力を提供する	圧力範囲：1～70オンス　プリセット圧力でエネルギー出力をトリガーし、フットペダルで溶接を制御します。
光学系	精密溶接のための拡大表示	シングルチャンネル顕微鏡、スタンド、光源、カメラ、モニターなどが含まれます。
作業台とスタンド	機器全体を支える	作業台と溶接ヘッド支持フレームで構成されています。

技術パラメータ

アイテム	詳細
電源	220 VAC、50 Hz、300 VA
最大出力電流	350 A
パルス電圧	0.01～1.99V
脈拍持続時間	1～19ミリ秒
溶接周波数	180サイクル/分
入力電力	110V/220V ±5%、50/60Hz
溶接電圧	DC 0.01～1.99V
溶接時間	0～19ミリ秒
溶接圧力	10～70オンス
最大溶接出力	500 VA
溶接ヘッドストローク	5～10 mm
作業台のサイズ（強化ガラス製）	標準	750 × 800 mm
	オプション	950 × 800 mm
	最大作業サイズ	700 mm
再接着 収率	95%～98%（メーカーの要件によって異なります）



*連続ズーム単眼顕微鏡

*顕微鏡用LED照明

*CCDカメラ：2メガピクセル（1920×1080）、60Hz

*22インチ液晶モニター
