個別部品およびIC部品用トレイ搬送タレット式選別機

Name: 個別部品およびIC部品用トレイ搬送タレット式選別機
Availability: InStock

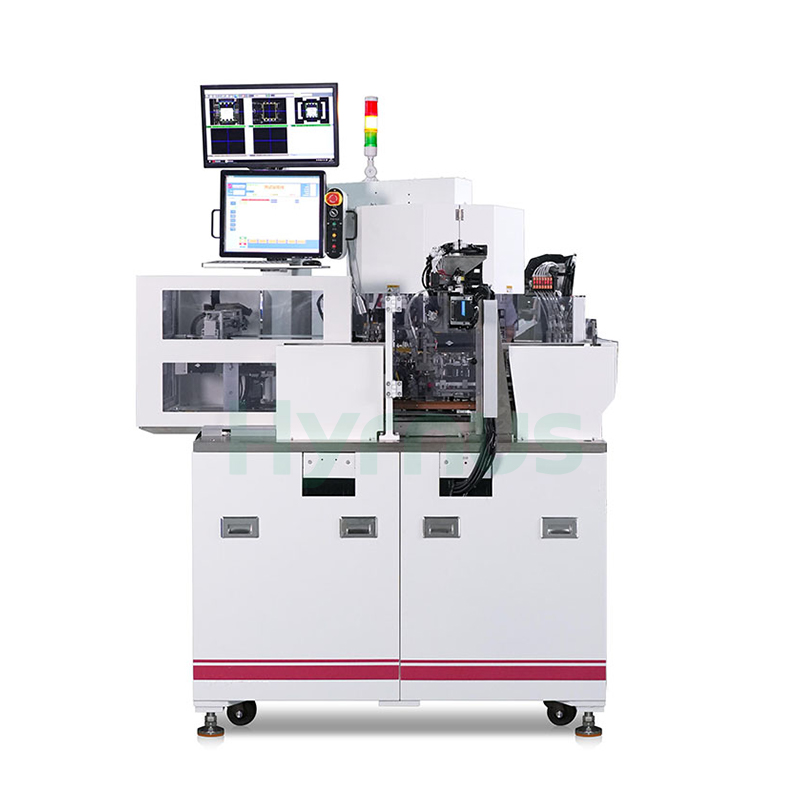

HY-TS936T タレット式選別機 個別部品やIC部品をトレイで取り扱うために設計されています。

今すぐお問い合わせください

個別部品およびIC部品用トレイ搬送タレット式選別機

製品概要

HY-TS936Tタレット式選別機トレイへの積載・排出、外観検査、テープ＆リール出力、高速テスト、レーザーマーキングに対応しています。高精度DDR駆動システムを搭載し、レーザーマーキングシステムとビジョンシステムを統合することで、安定した性能と高品質な製品出力を実現します。

製品アドバンテージ

いいえ。	利点の説明
1	トレイからリール、ボウルからトレイ、トレイビン仕分けなど、複数の積載および収納構成に対応しています。
2	トレイ搬送機構：スムーズで安定した位置決めによる自動トレイ交換により、製品搬送中の高精度を実現します。
3	メインタレット：メインタレットには、独立したモーターで駆動される36個のピックヘッドが装備されており、ピックヘッドの吸着によって製品を各ステーションの中央に正確に送ることができます。
4	方向調整装置：製品の正確な位置決めと整列、位置決め許容誤差≤0.005mm、方向精度最大0.1度。
5	マーキングステーション：レーザーマーキング、集塵、マーキング画像検査を統合し、マーキング速度を大幅に向上させます。
6	テープアンドリールモジュール：自動テープ巻き取りと自動材料補充に対応しています。
7	シーリング後の目視検査はオプションでご利用いただけます。

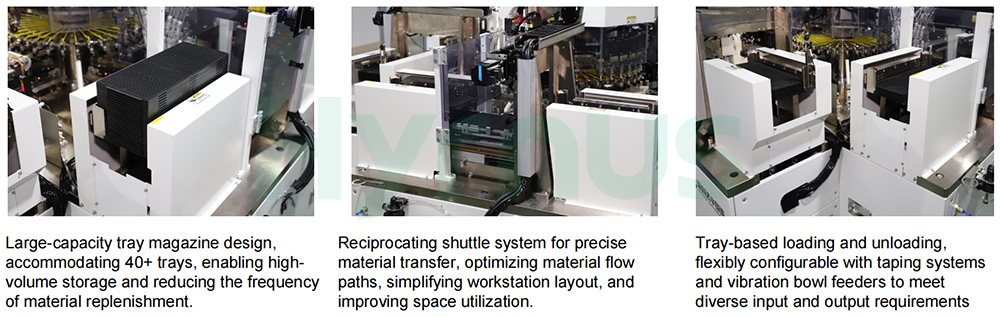

Tray Transfer Turret Sorting Machine

技術仕様

パラメータ	仕様
適切な部品	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	最大10K（テスト時間200ms未満）
テストステーション	6つのステーションでのテストに対応
コンタクトタイプ	ポップアップタイプ
分類	2段トレイ＋1段
積み込み／積み下ろし	トレイからリール（テープ）へ／ボウルからトレイへ／トレイからトレイへ
押し下げモード	サーボモーター＋カム／輸入リニアモーター／国産リニアモーター
力制御精度	力制御は±10%（10N以上）/±5%（2～10N、適応型校正対応）を実現できます。
安定性	MTBA>60分、MTTA<3分、MTBF>168時間
気圧	圧縮空気：0.4～0.7MPa、真空：>65KPa
電源	AC220V 50/60Hz
レーザーマーカー	10Wレーザーメーカー：
	HYCW10Y-S 最小文字高さ: 0.3mm 線幅: 0.045mm～0.06mm
	HYCW10Y-H 最小文字高さ: 0.2mm 線幅: 0.02mm～0.03mm
画像パラメータ	カメラと解像度：160万画素CCDカメラ、解像度H1280*V1080ピクセル、精度：0.013mm/ピクセル、サイクル周期： <35ms
バスプログラム	高精度、高速動作を実現し、サーボパラメータはすべて設定可能で、機器のデバッグと監視が容易です。各種MTBA生データ、機器動作ログ、機械故障アラームコードとメッセージ、その他のデータを永続的に保存します。
寸法	1600×1600×1900（mm）
ピックヘッズ	36
重要な構成要素	輸入DDR

製品構造と動作原理

合計18～24個のモジュールステーションを備え、市場ニーズに応じてあらゆる構成変更が可能です。 HY 自動高速検査選別機の特長：

いいえ。	アイテム	説明
1	1時間あたり最大45,000～50,000UPH	1.砲塔設計が採用されている
		2.Keens PLC + PCシステムを使用
		3. サーボモーターシステムは広く使用されています
		4.業界最先端の光学システムを搭載
2	高い柔軟性	1.様々な給餌システムに対応
		2.デバッグとメンテナンスが容易なモジュール式システムを搭載
		3.機械全体を360度カバーするデュアルディスプレイを搭載し、デバッグとメンテナンスが容易です。
3	象徴的な多言語ユーザーインターフェース	Windows 7 オペレーティングシステム
4	デザイン	標準化されたデザイン
