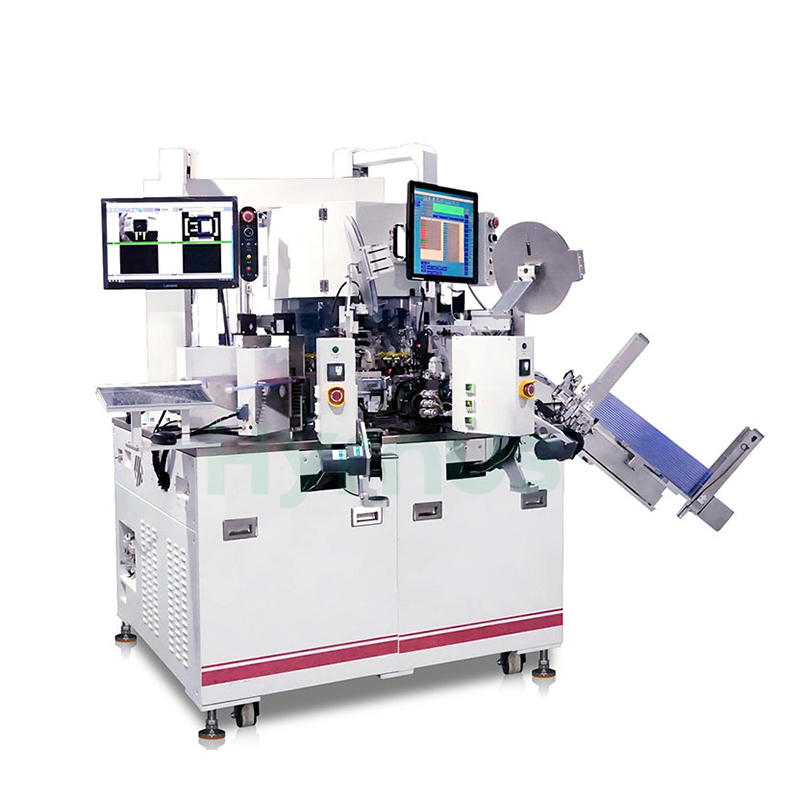

Tureetテストハンドラー（大型パッケージサイズ向け半導体）

HY-TS936P 砲塔テストハンドラー柔軟な検査・選別用途向けに設計されています。複数の検査ステーション、供給方法、排出構成に対応し、多様な仕分け要件と生産能力ニーズを満たします。

ブランド :
HYRNUS
商品番号 :
HY-TS936P
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

Tureetテストハンドラー（大型パッケージサイズ向け半導体）

HY-TS936P 砲塔テストハンドラー このシステムは、多機能なテストおよび選別アプリケーション向けに設計されています。幅広いテストステーションと柔軟な供給方法の組み合わせ、そして多様なビンニングと容量要件に対応する複数のアンロード構成をサポートしています。また、TO220/263/247、TO251、TOLL6R、LFPAK、PPAK 8×8、XJ836、その他のストレートリードクランプ型パッケージなど、より大きなパッケージサイズにも対応しています。

製品アドバンテージ

いいえ。	利点の説明
1	マーク検査ビジョン（2Dマーキング検査）：マークの欠落、二重マーク、途切れたストローク、余分なストローク、成形領域を超えるマーキングを検出します。
2	3D5S検査：製品の寸法と完全性を測定し、リード線の長さ、スタンドオフ高さ、リード線の傾き、リード線の幅、リード線のピッチも検査します。
3	インポケットビジョン（テープポケット検査）：テープポケット内部のパッケージの損傷、汚染、ひび割れなどの欠陥（目視で検出可能な欠陥）を検出します。
4	製品搬送：メインタレットには36個の真空ピックアップヘッドが装備され、サブタレットには20個のクランプ式ハンドラーが装備されています。
5	ピックヘッドの機能：遮蔽機能と自動高さ校正機能。
6	テスター互換性：複数のメーカーのテスターに対応しています。ソフトウェアは独自開発です。
7	操作およびデータ入力は、プッシュボタン式スイッチと標準キーボードで行い、ワークステーション間のインターロック機能も備えています。
8	方向調整タレット：材料の方向に合わせて製品を自動的に方向付けます。
9	テストサイト数：最大8つのスプリング式テストサイトをサポートし、高いテスト精度を保証します。
10	パッケージ性能：TO220の場合、ドライランUPH ≥ 11K（テストなし、またはテスト＋マーキング時間≤ 120 ms）。

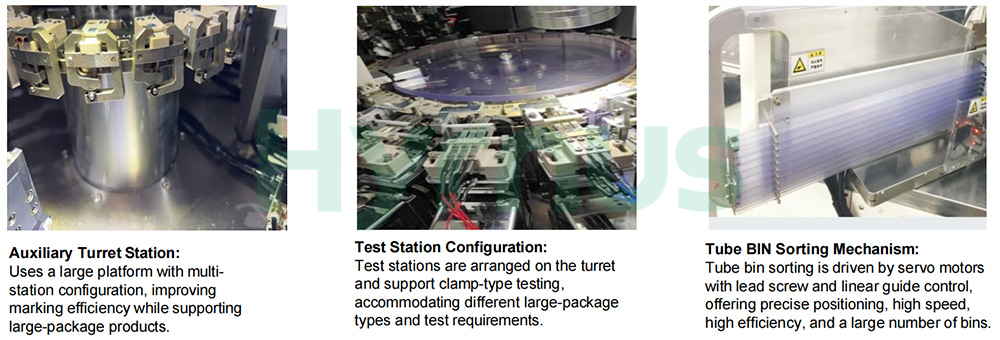

test handler semiconductor

技術仕様

パラメータ	仕様
適切な部品	TO220/263/247、TO251、TOLL6R、LFPAK、PPAK8×8など、およびすべての直角クランプ試験製品
UPH	最大11K（テスト時間30ms未満）
テストステーション	8ステーションのテストに対応
コンタクトタイプ	クランプテスト
分類	10本のチューブ
オンロード	ボウルイン／チューブイン
荷降ろし	テープ出力／チューブ出力
押し下げモード	サーボモーター＋カム／輸入リニアモーター／国産リニアモーター
力制御精度	力制御は±10%（10N以上）/±5%（2～10N、適応型校正対応）を実現できます。
安定性	MTBA>60分、MTTA<3分、MTBF>168時間
プレッシャー	0.4～0.7MPa、真空 >65kPa
電源	AC220V / 380V 50/60Hz
マーキングパラメータ	10Wレーザーメーカー：
	HYCW10Y-S 最小フォント高さ：0.3mm、線幅：0.045mm～0.06mm
	HYCW10Y-H 最小フォント高さ：0.2mm、線幅：0.02mm～0.03mm
画像パラメータ	カメラと解像度：1.6メガピクセルCCDカメラ、解像度：H1440*V1080ピクセル、精度：≤0.015mm/ピクセル、サイクルタイム： <50ms
バスプログラム	高精度、高速動作、サーボパラメータ設定へのオープンアクセスにより、機器のデバッグや各種MTBA生データ記録の監視が容易です。機器の動作ログ、アラームコード、および情報は、データ取得のために永続的に保存されます。
寸法	2251×1205×1900（mm）
ワークステーション	ワークステーション36台（メイン）＋ワークステーション20台（補助）
重要な構成要素	輸入DDR

製品構造と動作原理

合計18～24個のモジュールステーションを備え、市場ニーズに応じてあらゆる構成変更が可能です。 HY 自動高速検査選別機の特長：

いいえ。	アイテム	説明
1	1時間あたり最大45,000～50,000UPH	1.砲塔設計が採用されている
		2.Keens PLC + PCシステムを使用
		3. サーボモーターシステムは広く使用されています
		4.業界最先端の光学システムを搭載
2	高い柔軟性	1.様々な給餌システムに対応
		2.デバッグとメンテナンスが容易なモジュール式システムを搭載
		3.機械全体を360度カバーするデュアルディスプレイを搭載し、デバッグとメンテナンスが容易です。
3	象徴的な多言語ユーザーインターフェース	Windows 7 オペレーティングシステム
4	デザイン	標準化されたデザイン

Turret Sorter Structure

ワークフロー

動作原理図：振動板供給からプロセス全体のサイクル完了までの構成要素、機械の動作原理、吸引ノズルの回転駆動動作（50ms/サイクル）、PLC制御サーボモーター、ソレノイドバルブ、シリンダー、インダクタによる一連のワークステーションの完了、検出動作に関連する構成要素の完了。以下の図:

IC handler workflow

強力なソフトウェア機能

IoT技術を駆使し、当社は業界をリードするソフトウェアソリューションを開発しました。このソリューションは、現場の膨大なプロセスデータと環境データを統合プラットフォームに集約します。革新的なアルゴリズムモデルにより、生産効率、品質管理、および機器の予知保全を向上させます。これらのモデルは現場でテストおよび検証されており、歩留まりの向上、ダウンタイムの最小化、および欠陥による損失の削減に効果的です。

Turret sorter software
