HY-EB03H 2.5L卓上型ICP処理装置は、13.56MHzのRF電力とデュアルガスチャンネルを備えたコンパクトなラボ用プラズマ表面処理装置です。高密度ICPプラズマを生成し、材料の洗浄、活性化、エッチング、接合などに使用できます。PDMSマイクロ流体、フォトレジストのアッシング、半導体ラボの研究などに幅広く利用されています。
ブランド :
HYRNUS商品番号 :
HY-EB03H注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China2.5L石英チャンバー卓上型ICP真空プラズマクリーナー（研究室向け）
製品紹介

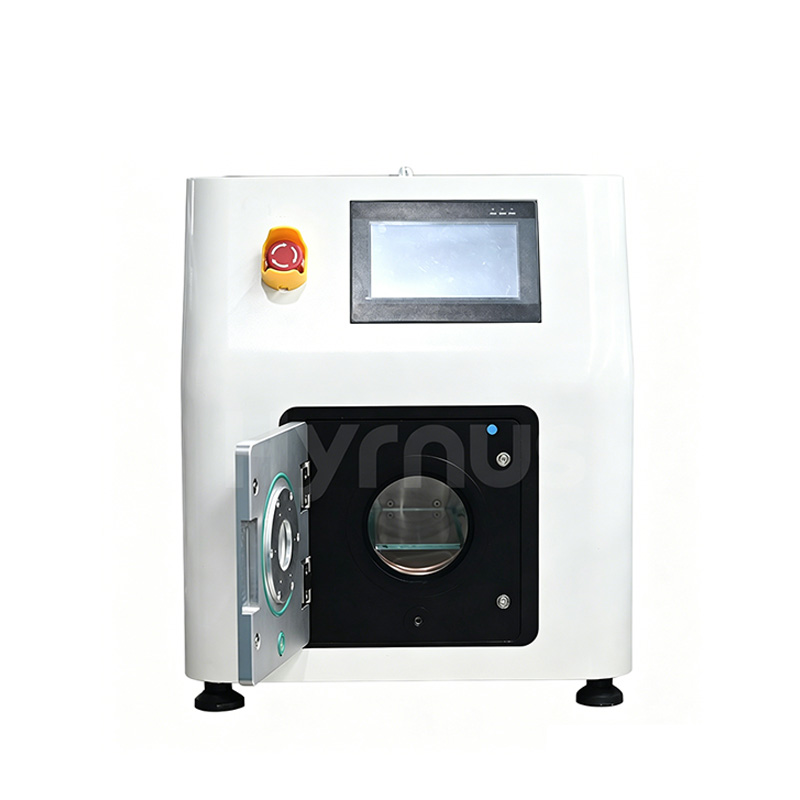

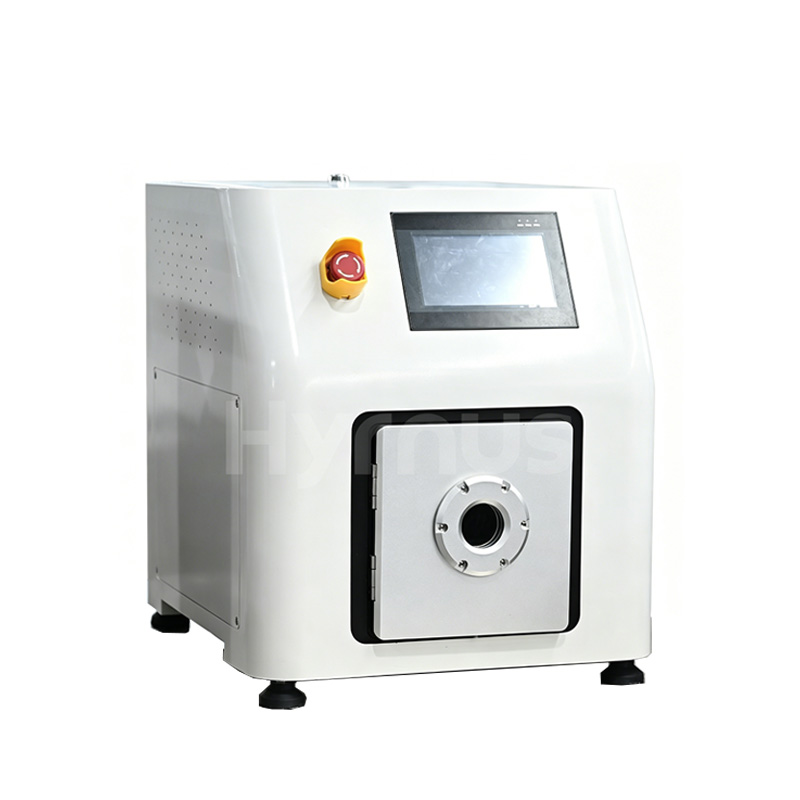

HY-EB03H 2.5L石英チャンバー卓上型ICP真空プラズマクリーナー 本システムは、大学の研究室、企業の研究開発センター、小規模な試作生産向けに設計されたコンパクトなプラズマ表面処理システムです。円筒形の石英ガラス製処理チャンバーを備え、RFプラズマ発生器、真空ポンプ、独立した2つのガス入口・出口ポートで構成されています。ICP（誘導結合プラズマ）技術を採用することで、均一で高密度のプラズマを安定的に生成できます。
この装置は、基板表面の密着性を効果的に向上させ、表面の親水性を最適化するため、PDMSマイクロ流体チップの接合、材料コーティング、薄膜堆積、フォトレジスト剥離、およびあらゆる材料表面改質プロセスに幅広く応用されています。
製品用途
1. 洗浄：有機物、酸化物、金属塩、ナノスケールの微粒子汚染物質などの除去。
2. 活性化：親水性／疎水性修飾、表面エネルギーの改善、官能基の導入、生体適合性の最適化など。
3. エッチング：表面パターニング、マイクロエッチング、表面形態および粗さの調整など。
4. 接合：PDMSとその他のマイクロ流体デバイスの接合
5. フォトレジスト剥離：フォトレジストの灰化と下層剥離
製品の特徴
1. 真空チャンバーは石英ガラス製で、清掃が容易で、試験サンプルへの汚染を防ぎます。
2. 自動インピーダンス整合調整機能を備えた13.56MHzソリッドステートRFプラズマ発生器を搭載し、優れた安定性と再現性を実現しています。
3. 操作パネルは、操作のしやすさとユーザーフレンドリーなインターフェースを実現するために、30°傾斜した人間工学に基づいた設計を採用しています。
4. 質量流量コントローラーを備えた2つの独立したガス流路により、ガス流量を正確に設定および制御できるため、さまざまなガス比率が治療結果にどのように影響するかについての研究が容易になります。
5. ICP誘導結合プラズマ発生技術は高密度プラズマを生成する。

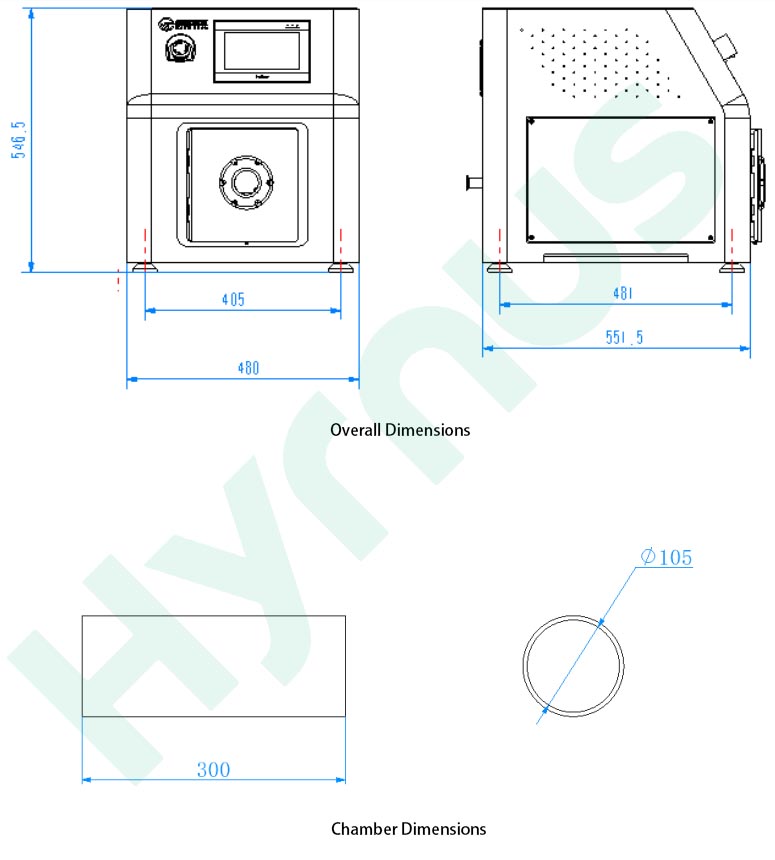

機械外形図および真空チャンバー図
技術仕様
| いいえ。 | アイテム | 仕様。 | パラメータ |
| 1 | プラズマ発生器 | 固体電力出力 | 0～15Wの連続可変、標準正弦波出力、安定性≤±0.5%。過電圧、過電流、過熱、反射電力保護機能付き。 |
| 動作周波数 | 13.56MHzソリッドステートRF電源 | ||
| インピーダンス整合 | 0.1秒以内の高速自動マッチング、ネットワーク通信に対応 | ||
| 2 | 真空反応チャンバー | チャンバー材質 | 耐熱石英ガラス |
| チャンバー容積 | 2.5L | ||
| サンプルトレイ | 平行ガラストレイ | ||
| 円筒形チャンバーの寸法 | Φ105×300 (D) mm | ||
| 3 | ガス経路制御 | 質量流量コントローラー | 300 SCCM |
| ガス流路 | Oと互換性のある2つの独立したガスライン₂、Ar、N₂、H₂など | ||
| 腐食性ガスが必要な場合は、事前にご連絡ください。 | |||
| 4 | 真空測定 | 真空測定システム | 測定範囲：5×10⁻²～1.0×10⁵ Pa |
| 測定精度：1 Pa | |||
| 5 | ポンプシステム | 真空ポンプ | 8 m³/時 |
| 6 | 制御システム | タッチスクリーン | 7インチ |
| リアルタイム監視項目 | 出力電力、真空度、ガス流量、処理時間など | ||
| コントロールモード | PLC制御 | ||
| 制御ソフトウェア | 自社開発特許取得済みのプラズマ制御システム（3段階アクセス権限付き）、自動・手動モード、レシピパラメータ設定、保存・呼び出し、アラーム履歴照会、IO信号監視 | ||
| 警報保護機能 | 真空保護アラーム、グロー放電保護アラーム、電源保護アラーム | ||
| 圧力バランス機能 | 圧力均等化のためのプロセスガス入口をサポートし、バランス時間は調整可能です。 | ||
| 7 | サイト運営条件 | 電源 | 220V±10% 50/60Hz 9A |
| ガス管継手 | 直径6mmのポート | ||
| 必要なガス純度 | 99.99% | ||
| 入口ガス圧力 | 0.4～0.6 MPa | ||
| 排気ポート | KF25フランジインターフェース | ||
| 8 | 機械全体のパラメータ | 総機械出力 | ≤ 2 kW |
| 全体の外形寸法 | 551.5mm（長さ）×480mm（幅）×546.5mm（高さ） |
運用環境（お客様側で準備していただくもの）
| いいえ。 | アイテム | 要件 |
| 1 | 電源と定格電力 | 入力電源電圧：220V、50/60Hz、許容電圧変動率±10%。電源アース線は国際規格に適合すること。機器設置場所周辺に強い電磁干渉がないこと。 |
| 2 | インストール環境 | 周囲温度：0～40℃、相対湿度：15～60% |
| 3 | ガス源の準備 | O用のガスボンベ₂、Ar、N₂、H₂など（減圧弁を装備する必要があります）。入口ガス圧力 ＞0.3 MPa、ガス管ポート径：Φ6mm |
| 4 | 排気ダクト | 真空ポンプの排気口に接続してください（クリーンルームでの使用には必須です）。 |
