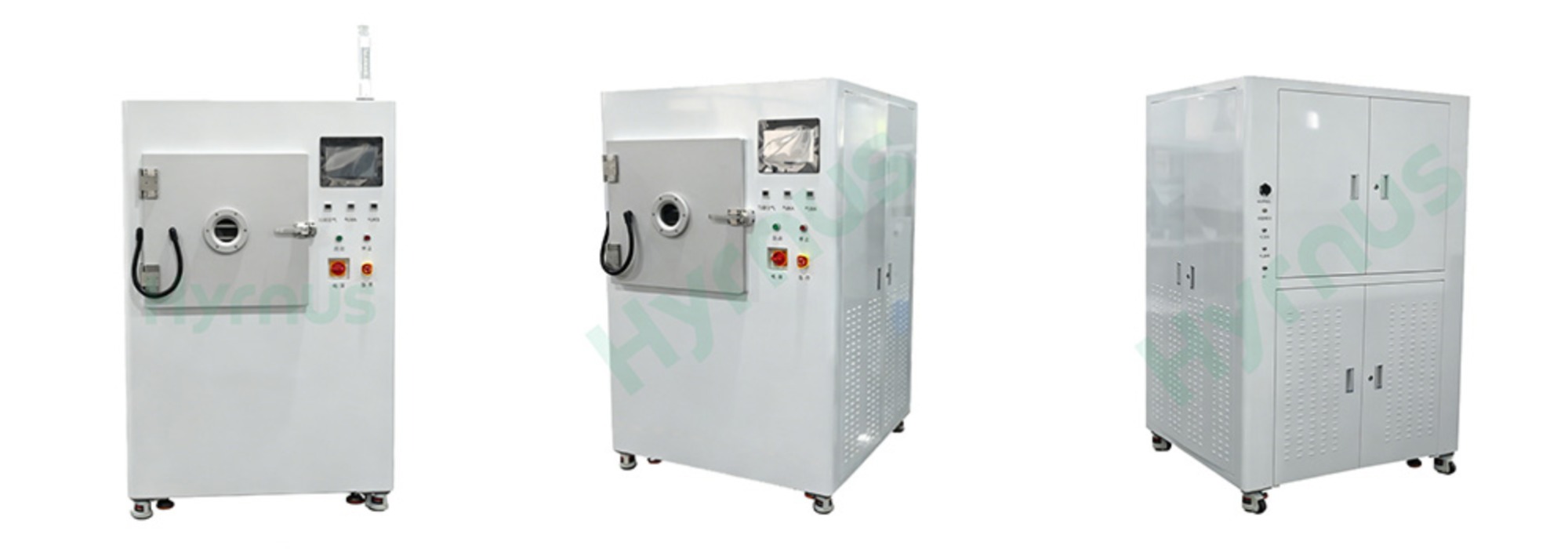

この工業用真空プラズマクリーナーは、13.56MHzのRF電源とPLCタッチ制御を採用しています。軍用グレードの密閉チャンバー、デュアルプラズマモード、デュアル調整可能なガスチャンネルを備え、最大100種類の処理レシピを保存でき、均一なプラズマ処理を実現します。
ブランド :
HYRNUS商品番号 :
HY-EI160注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China半導体パッケージング量産向け工業生産用真空プラズマ洗浄機 165Lチャンバー
製品紹介
HY-EI160 工業生産用真空プラズマクリーナー 精密ドライクリーニング装置です。ハイブリッド集積回路、モノリシックICパッケージ、セラミック基板の加工に特化しており、半導体、電子パッケージング、エッチング後ウェハ、コネクタ、精密電子部品などの分野で幅広く使用されています。
グリース、有機残留物、金属酸化物を効率的に除去し、プラスチック、ゴム、金属、セラミック材料の表面を確実に活性化します。

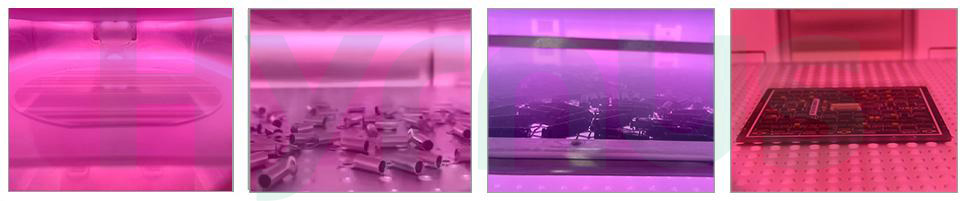

製品用途
1. 洗浄：有機物、酸化物、金属塩、ナノ粒子汚染物質、その他の不純物を除去します。
2. 表面活性化：親水性および疎水性特性を変化させ、表面エネルギーを高め、官能基を導入し、生体適合性を向上させる。
3. エッチング：表面パターニング、マイクロエッチング、表面形態および粗さの調整。
4. 接合：PDMSチップなどのマイクロ流体デバイスの接合。
5. 剥離：フォトレジストの灰化、下層膜の除去、その他のドライ剥離プロセス。
製品の特徴
1. 13.56MHzの高密度RFプラズマ発生器は、自動インピーダンス整合機能を備え、安定したプラズマ密度により、再現性と安定性に優れた処理結果を実現します。
2. タッチスクリーン式PLC制御、完全な安全インターロック、安定した制御、ユーザーフレンドリーな操作性
3. 軍用グレードの溶接真空チャンバー、優れた密閉性と耐腐食性
4. 100グループのプロセスレシピを保存可能、パラメータの迅速な呼び出しにより人的操作ミスを削減
5. デュアル動作モード（直接プラズマ＆下流プラズマ）と調整可能な動作距離により、様々なワークピースに対応
6. プラズマ被覆を均一にするための多孔平行平板電極設計
7. 精密な流量制御を備えた2つの独立したガスチャンネルにより、最適な洗浄性能を得るためにさまざまなガス比率を簡単にテストできます。

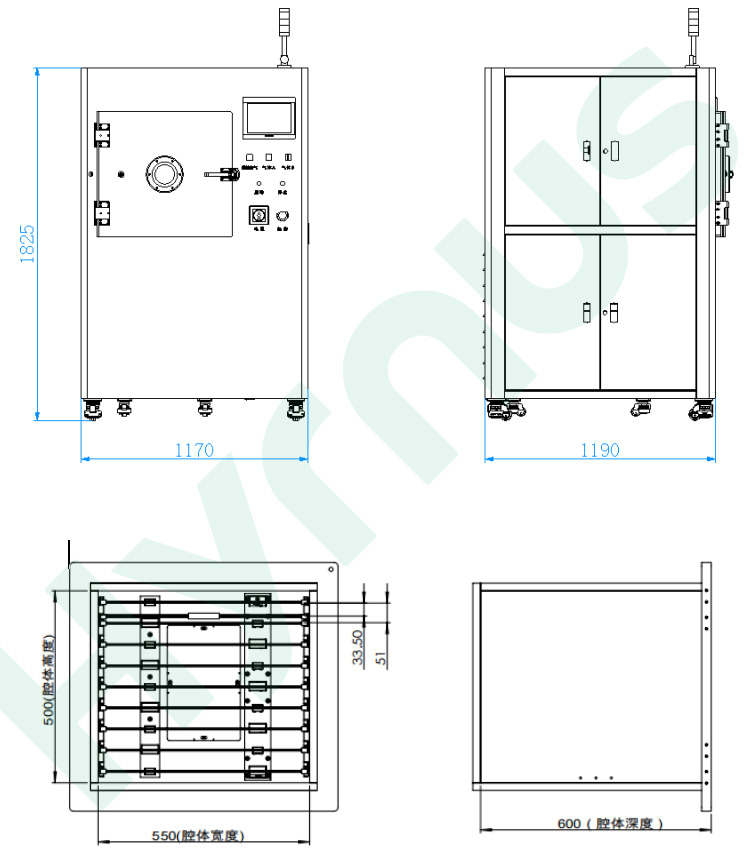

機械外形図および真空チャンバー図
技術仕様
| カテゴリ | アイテム | パラメータ |
| 1. プラズマ発生器本体 | 固体電力出力 | 0～1000Wの調整・表示機能付き、標準正弦波出力、安定性≤±0.5%、過電圧、過電流、過熱、反射電力保護機能付き |
| 放射線防止RFインピーダンス整合器 | 0.1秒以内の高速自動マッチング、ネットワーク通信に対応 | |
| RF周波数 | 13.56 MHz | |
| 2. 真空反応チャンバー | チャンバーの材質 | 軍用グレードのシーリングを備えた航空機用アルミニウム合金 |
| チャンバー容積 | 550×600×500 (幅×奥行×高さ) mm、165L | |
| 単層有効処理空間 | 510(幅)×508(奥行)×30(高さ) mm | |
| 3. 放電電極 | 電極材料 | 特殊な高導電性アルミニウム合金電極 |

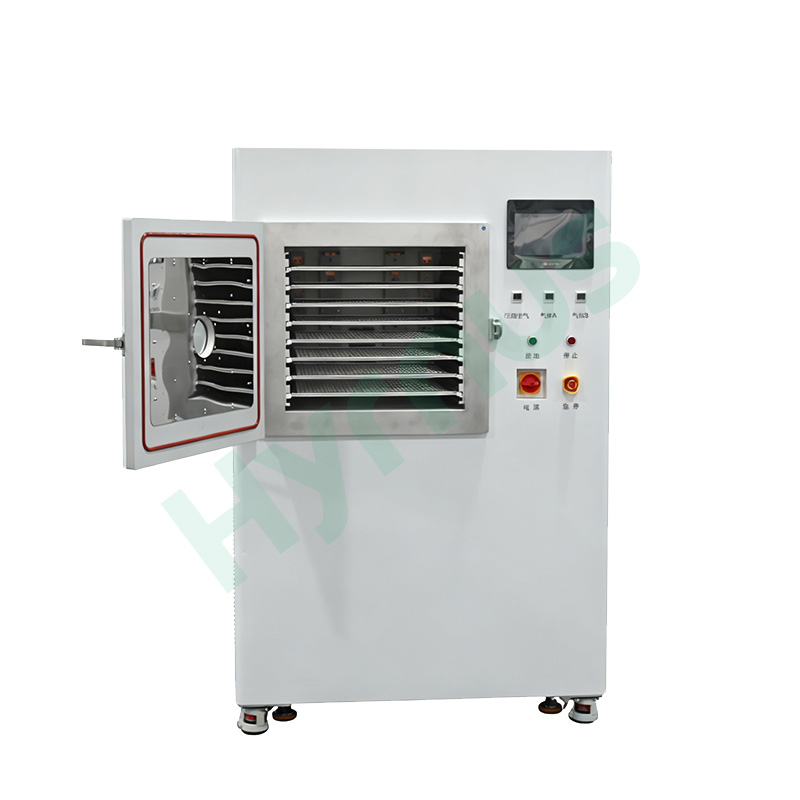

| 加工可能な層 | 8層（カスタマイズ可能） | |
| 正極板と負極板の間の隙間 | 51mm | |
| 4. ガス回路制御 | MFCマスフローコントローラー | 0～500 SCCM |
| ガス回路設計 | チャンバー内部の吸気口配置を均一にすることで、均一な洗浄効果を確保します。 | |
| プロセスガス流路 | 酸素、アルゴンなどに対応した2つの独立したチャンネル。腐食性ガスが必要な場合は事前にご連絡ください。 | |
| 5. 真空測定システム | 測定範囲 | 5×10⁻² ~ 1.0×10⁻⁵ パ |
| 測定精度 | 0.1Pa | |
| 6. 真空ポンプシステム | 真空ポンプセット | 60 m³/h オイルロータリーベーンポンプ + 300 m³/h ルーツポンプ |
| 作動真空度 | ≤30Pa | |
| 避難時間 | 100以内 | |
| 大気への放出時間 | 30秒以下 | |
| 真空パイプライン | 空気圧バルブ付きステンレス鋼製パイプライン | |
| 7. 制御システム | 制御モード | PLC制御 |
| リアルタイム監視項目 | 真空度、空気圧、出力電力、ガス流量、動作時間 | |
| タッチスクリーン | 10インチHMIタッチパネル | |
| ソフトウェアプログラム | 自社特許取得済みのプラズマ制御システム（3段階アクセス権限付き）、自動/手動モード、レシピ設定/保存/呼び出し、アラーム履歴照会、入出力信号監視機能 | |
| アラーム機能 | 真空保護、グロー放電保護、電源保護、空気圧アラーム、位相シーケンスアラーム | |
| 圧力バランス機能 | ガス入口前のチャンバー前圧力バランス調整、バランス時間調整可能 | |
| 8. 敷地内ユーティリティ要件 | 電源 | 単相交流380V、50/60Hz、三相5線式、31A |
| ガス管ポート | 直径6mm、PUパイプ | |
| 必要なガス純度 | 99.99%以上 | |
| 圧縮空気圧 | 0.6～0.8MPa | |
| 空気圧検出 | 2チャンネル自動警報圧力計 | |
| 排気ポート標準 | KF40フランジ | |
| 9. 機械全体のパラメータ | 総機械出力 | 11.5kW |
| 全体寸法 | 1170mm（長さ）×1190mm（幅）×1825mm（高さ） |
運用環境（お客様側で準備いただくもの）
| いいえ。 | アイテム | 要件 |
| 1 | 電源 | 3相交流380V、50/60Hz、系統変動許容値±10%；接地線は国際規格に準拠；設置エリア周辺に強い電磁干渉がない |
| 2 | ガス源の準備 | O用のガスボンベ₂、Ar、N₂、H₂ （減圧弁付き）；パイプ接続部の直径：Φ6mm |
| 3 | ガス圧力範囲 | 0.30MPa～1.00MPa（3kgf～10kgf） |
| ・圧力が1MPaを超える場合は、外部減圧弁が必要です。 | ||
| ・ガス供給または圧力がない場合、機械は自動的に停止し、アラームが鳴ります。 <0.03MPa (0.3kgf) | ||
| 4 | 排気管 | 真空ポンプの排気口に接続してください（クリーンルームでの使用に必須）。 |
