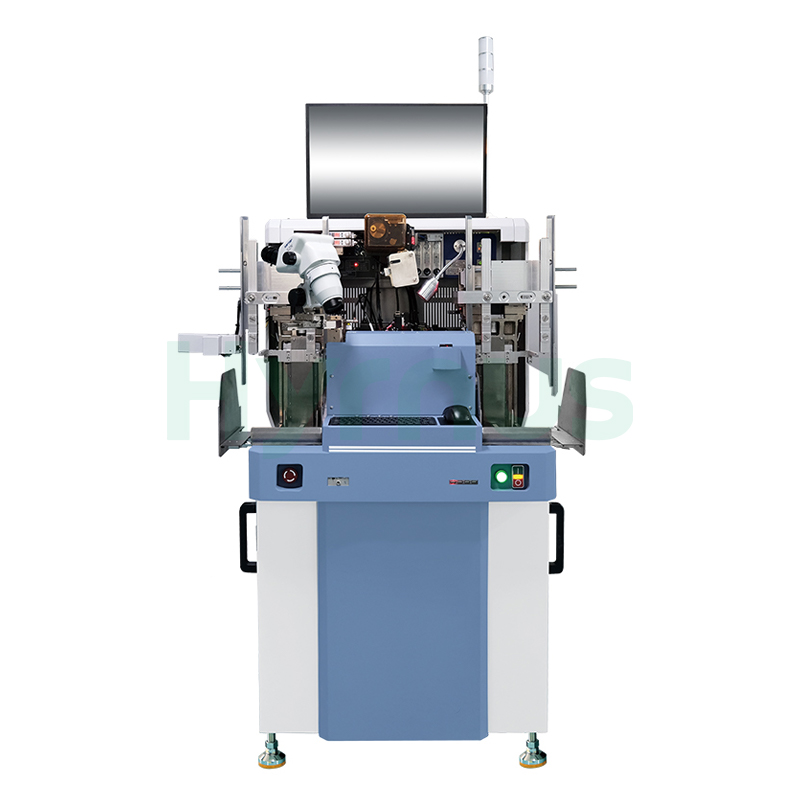

HY-WB500 高精度超音波ワイヤボンダー は、精密な半導体および電子部品パッケージング向けに設計された標準的な平面ワイヤボンディングシステムです。プログラム可能なオートフォーカス光学系、デュアル周波数トランスデューサ、自動材料搬送、高剛性ワークホルダー、および信頼性の高いモーションコントロールを備え、安定した効率的なボンディング性能を実現します。
ブランド :
HYRNUS商品番号 :
HY-WB500注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China光学デバイス用高精度超音波ワイヤボンディング装置
製品紹介
HY-WB500高精度超音波ワイヤボンダー半導体および電子部品パッケージング向けの標準的な平面ワイヤボンディングシステムです。お客様の製品に合わせてカスタマイズされたレール、治具、マガジンに対応し、多様な生産要件に柔軟に対応できます。
本機は、プログラム可能なオートフォーカス光学系、デュアル周波数トランスデューサ、全自動材料搬送システム、高剛性ワークホルダ構造を備えています。信頼性の高いモーションコントロールシステムと高剛性XYテーブルガイドレール設計により、正確な位置決めと安定した接着品質を実現します。PRルックアヘッド機能とマルチチャンネル・マルチステージEFO機能により、接着効率とプロセスの一貫性が向上します。
特徴
| いいえ。 | 特徴 |
| 1 | プログラム可能なオートフォーカス光路 |
| 2 | 二周波トランスデューサー |
| 3 | プログラム可能な全自動マテリアルハンドリングシステム |
| 4 | 高剛性ワークホルダー設計 |
| 5 | 高信頼性モーションコントロールシステム |
| 6 | 独自の高剛性XYテーブルガイドレールシステム |
| 7 | PRの先読み機能 |
| 8 | マルチチャンネル、マルチステージ電子式消火（EFO）システム |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 作業者（カスタマイズ可能） | |
| 2. | ワークホルダーZトラベル | 13 mm |
| 3. | ヒーター温度 | 室温～300℃ |
| 4. | ワークホルダーXY範囲 | 73 mm × 72.5 mm |
| 5. | オペレーティング·システム | Windows |
| 6. | 絆を深める旅 | 60mm × 70mm |
| 7. | 最小ボンドパッドピッチ | 45μm |
| 8. | 接合精度 | ±3 μm @ 3σ |
| 9. | ワイヤー径 | 18μm～50μm |
| 10. | 最大配線長 | 7mm |
| 11. | 最小ループ高さ | 60μm |
| 12. | ループ高さ精度 | ±25.4 μm |
| 13. | ワイヤースイング | ±25μm |
| 14. | ループ制御 | 完全にプログラム可能 |
| 15. | 光路 | 2～4倍／1.6～3.6倍の連続ズーム、プログラム可能なオートフォーカス |
| 16. | 標準接着速度 | 45ミリ秒/ワイヤのサイクル時間 |
| 17. | オートフォーカス距離（Z軸） | 4 mm |
| 18. | チップ角度公差 | 回転角度 ±45° |
| 19. | チップ位置許容誤差 | X: ±190 μm、Y: ±140 μm |
| 20. | 結合力 | 0～360g |
| 21. | 超音波パワー | 0～2W |
| 22. | 圧縮空気の必要量 | 0.35～1 MPa、Φ10 エア継手 |
| 23. | 入力電圧 | 交流220V±10%（50Hz） |
| 24. | 定格空気消費量 | 150 L/分 @ 0.5 MPa |
| 25. | 重さ | 正味重量：650kg |
| 26. | ループモード | Qループ／Sループ／BGAツイスト |
| 27. | 寸法（幅×奥行×高さ） | 1300 × 1000 × 1700 mm |
利用規約
| No | アイテム | 要件 |
| 1. | 周囲温度（室温） | 15℃～30℃ |
| 2. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 3. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 4. | 電力要件 | 1. 220V AC ± 10% |
| 2. 電力 ≥ 2000W | ||
| 3. 周波数：50Hz ± 1Hz | ||
| 5. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 6. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | 2000W以上 |
| 11. | インターフェース仕様 | 10A、単相3線式 |
