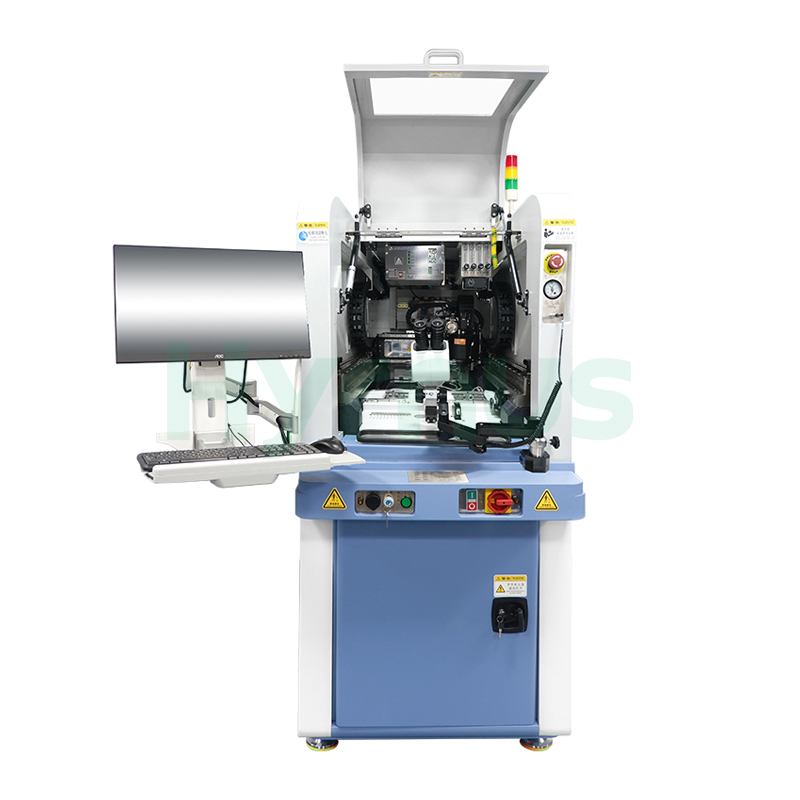

HY-WB800 全自動 深部アクセス型ワイヤーボンダー 本製品は、高度な電子パッケージングにおけるチップ内部接続用に設計されています。ハイブリッド回路、MCM、MEMS、RF、マイクロ波、光電子、車載モジュールなど、幅広い用途で使用されています。リアルタイムボンディングと超音波モニタリング、高精度ループ制御、EFOシステム、高安定性ワイヤフィードといった特長を備え、信頼性の高いハイエンドアプリケーションを実現します。
ブランド :
HYRNUS商品番号 :
HY-WB800注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
ChinaMEMS深部アクセス型ワイヤボンダー BBOSワイヤボンディング装置
製品紹介
HY-WB800 全自動深部アクセス型ワイヤーボンダー 特殊電子部品の製造におけるチップ内部のピン接続工程に適しており、電子部品パッケージングにおける主要機器の一つです。主にハイブリッド回路、COBモジュール、MCM、MEMSデバイス、RFデバイス／モジュール、光電子デバイス、マイクロ波デバイス、軍事機器、ハイエンド光電子デバイス、車載電子モジュールなどの電子部品に使用されています。
特徴
| いいえ。 | 特徴 |
| 1 | リアルタイムBMS（ボンディング品質）はんだ接合部検査 |
| 2 | リアルタイム超音波エネルギーモニタリングにより、溶接エネルギーのフィードバック制御を提供 |
| 3 | 固定長・固定高さの円弧制御 |
| 4 | 圧電モーターによるテールワイヤー制御機構により、テールワイヤーの一貫性を確保します。 |
| 5 | 16mmおよび19mmの毛細管に対応 |
| 6 | 高解像度ボンドヘッドメンテナンス画像補助ツール |
| 7 | ゼロワイヤテールバンプ（スタッドバンプ）機能に対応 |
| 8 | 負電圧電子式消火装置（EFO）を搭載 |
| 9 | ワイヤクランプによるアクティブワイヤ送給に対応 |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 接合精度 | ±3 μm @ 3σ |
| 2. | 結合力 | 0～220g |
| 3. | 接着エリア | X: 305 mm、Y: 457 mm |
| 4. | 毛細管の長さ | 16 mm、19 mm |
| 5. | Zトラベルレンジ | 40mm |
| 6. | 電線の種類 | 金線（18～75μm） |
| 7. | P回転範囲 | 0～180° |
| 8. | 接着速度 | 4本/秒以上 |
| 9. | ループ制御 | 完全にプログラム可能 |
| 10. | スプールサイズ | 2インチ |
| 11. | 超音波範囲 | 0～4Wの制御精度、段階的な柔軟なアプリケーション機能 |
| 12. | 作業者の温度範囲 | 室温～250℃ |
| 13. | キャビティ深さ範囲 | 最大12mm |
| 14. | オペレーティング·システム | Windows 10 |
利用規約
| No | アイテム | 要件 |
| 1. | 設置面積（幅×奥行×高さ） | ≤1000 × 1500 × 1700 mm（モニター部分を除く） |
| 2. | 機器の重量 | 約1200kg |
| 3. | 周囲温度 | 室温は通常（20℃～26℃）です。高温での使用は機器の寿命に影響を与えます。 |
| 4. | 圧縮空気の必要量 | 0.4～0.8 MPa、流量 >150 L/分（乾式処理、除塵、油水分離） |
| 残留油分含有量：0.01 ppm；ろ過：粒子径 >0.01 μm；低露点温度：-20℃ | ||
| 5. | 周囲の湿度 | 相対湿度60％以下 |
| 6. | 周囲の振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 7. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 8. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 9. | 電圧 | 220V ± 10% |
| 10. | 頻度 | 50/60Hz |
| 11. | 接地 | 接地しなければならない |
| 12. | 力 | ≤ 500W |
| 13. | インターフェース仕様 | 5A、単相3線式 |
