全自動深部アクセスウェッジワイヤボンダーアルミウェッジボンディングマシン

HY-WB900 ディープアクセス ウェッジワイヤーボンダー 本製品は、高度な電子部品パッケージにおけるチップ間相互接続向けに設計されています。ハイブリッド回路、COB、MCM、MEMS、RF、光電子モジュール、車載モジュールに対応し、リアルタイムのボンディング変形モニタリング、超音波エネルギーフィードバック、高精度ループ制御、一貫したテールワイヤ管理といった特長を備えています。

ブランド :
HYRNUS
商品番号 :
HY-WB900
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

全自動深部アクセスウェッジワイヤボンダーアルミウェッジボンディングマシン

HY-WB900 ディープアクセスウェッジワイヤーボンダー 特殊電子部品の製造におけるチップの内部ピン相互接続プロセスに適しており、電子部品パッケージングにおける主要機器の1つです。主にハイブリッド回路、COB m に使用されます。モジュール、MCM、MEMSデバイス、RFデバイス/モジュール、光電子デバイス、マイクロ波デバイス、軍事用デバイス、ハイエンド光電子デバイス、車載用電子モジュール、およびその他の電子部品。

いいえ。	特徴
1	自動リアルタイム接合変形モニタリングにより、溶接状態を直接フィードバック制御します。
2	リアルタイム超音波エネルギーモニタリングにより、溶接エネルギーのフィードバック制御を提供
3	一定長さおよび一定高さのループ制御機能
4	圧電モーターによるテールワイヤー制御機構により、テールワイヤーの一貫性を確保します。
5	19mmおよび25mmの毛細管に対応
6	高解像度ボンドヘッドメンテナンス画像補助ツール

技術仕様

いいえ。	パラメータ	仕様
1.	接合精度	±3 μm @ 3σ
2.	結合力	0～220g
3.	接着エリア	X: 305 mm、Y: 457 mm
4.	毛細管の長さ	19 mm、25 mm
5.	Zトラベルレンジ	40 mm
6.	電線の種類	金線（18～75μm）、アルミニウム線（18～75μm）
7.	P回転範囲	±220°
8.	接着速度	4本/秒以上
9.	ループ制御	完全にプログラム可能
10.	スプールサイズ	2インチ
11.	超音波範囲	0～4Wの制御精度、段階的な柔軟なアプリケーション機能
12.	作業者の温度範囲	室温～250℃
13.	キャビティ深さ範囲	最大16mm
14.	オペレーティング·システム	Windows 10

利用規約

No	アイテム	要件
1.	設置面積（幅×奥行×高さ）	≤1000 × 1500 × 1700 mm（モニター部分を除く）
2.	機器の重量	約1200kg
3.	周囲温度	室温は通常（20℃～26℃）です。高温での使用は機器の寿命に影響を与えます。
4.	圧縮空気の必要量	0.4～0.8 MPa、流量 >150 L/分（乾式処理、除塵、油水分離）
4.	圧縮空気の必要量	残留油分含有量：0.01 ppm；ろ過：粒子径 >0.01 μm；低露点温度：-20℃
5.	周囲の湿度	相対湿度60％以下
6.	周囲の振動	振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。
7.	接地	適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。
8.	その他	電源装置が機械の近くにあることを確認してください。
		設置後、測量機器を用いた精密な水平出しが必要です。
		騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。
		冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。
9.	電圧	220V ± 10%
10.	頻度	50/60Hz
11.	接地	接地しなければならない
12.	力	≤ 500W
13.	インターフェース仕様	5A、単相3線式

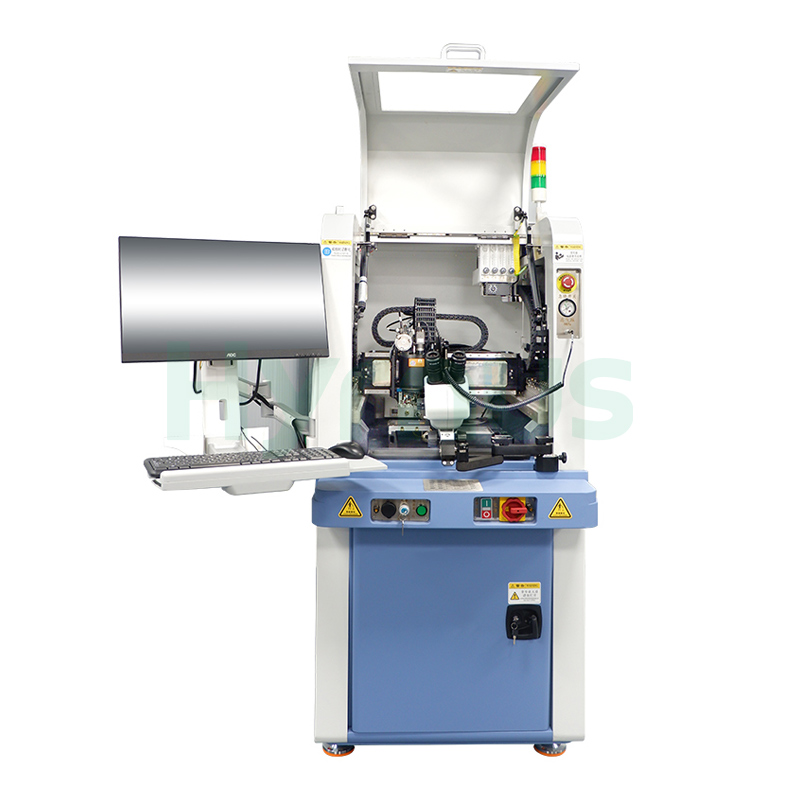

wedge bonding machine

よくある質問

HY-WB900深部アクセス型ワイヤボンダーは何に使用されますか？

HY-WB900は、特殊な電子部品パッケージにおける内部チップ相互接続に使用されます。ハイブリッド回路、COBモジュール、MCM、MEMSデバイス、RFモジュール、光電子デバイス、マイクロ波デバイス、車載電子モジュールなど、高信頼性が求められる電子部品に適しています。

深部アクセス型ワイヤボンダーの主な利点は何ですか？

深部アクセス型ワイヤボンダーは、より深い空洞を持つデバイスや複雑なパッケージ構造を持つデバイス向けに設計されています。標準的なワイヤボンダーではアクセスが困難な領域でも、安定したワイヤボンディングを可能にします。

この機械はどのような接合方法に対応していますか？

HY-WB900は、深部へのアクセスが可能な90°ウェッジボンディング用に設計されており、特殊なパッケージ構造や、安定したウェッジボンディング性能が求められる用途に適しています。

どのような電線材質と電線径に対応していますか？

この装置は金線とアルミニウム線に対応しており、線径の範囲は18～75μmです。
