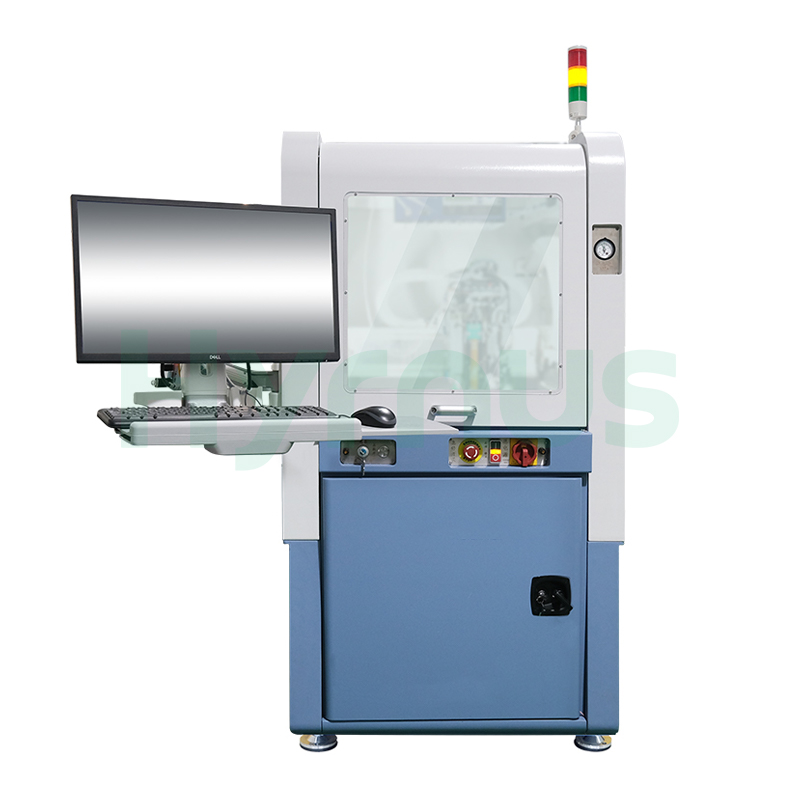

システムインパッケージ用マルチチップダイアタッチマシン（自動ダイボンダー）
製品紹介
HY-DA300マルチチップダイアタッチマシン本装置は、電子部品パッケージにおけるマルチチップ実装プロセス向けに設計されています。高精度な実装と安定した動作を保証するために、ガントリーデュアルドライブプラットフォームを採用し、システムインパッケージアセンブリのための全自動マルチチップ実装をサポートします。上下ビジョン位置決め、±2gまでの高精度力制御、および±1μmまでの精度を持つインライン機械式高さ測定機能を備えています。高速水平ノズルチェンジャー、オプションの12ノズル回転ディスク、コンベアライン動作、およびSECS/GEMデータ収集サポートを備え、ハイブリッド回路、COB、MCM、MEMS、RF、および光電子モジュールに適しています。
機器の性能
| いいえ。 | 特徴 |
| 1 | 配置精度と安定性を確保するガントリーデュアルドライブプラットフォーム |
| 2 | 高速かつ高精度な水平ノズル交換装置 |
| 3 | 完全自動マルチチップ配置、システムインパッケージ（SiP）アセンブリ対応 |
| 4 | 高精度な力制御、精度は最大±2g |
| 5 | 上下視野高精度位置決め機能 |
| 6 | コンベアライン運転、最大対応キャリア幅150mm |
| 7 | 水平回転ノズルディスク、最大12個のノズル（オプション）、最大キャビティ深さ15 mm |
| 8 | インライン式機械高さ測定、ノズル高さ測定を統合し、精度は±1μmまで。 |
| 9 | オプションの真空ポンプとエアコンプレッサー |
| 10 | SECS/GEMデータ収集プロトコルをサポート |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 位置精度 | ±3 μm @ 3σ |
| 2. | 角度精度 | ±0.15° @ 3σ |
| 3. | 身長測定の精度 | ±1 μm |
| 4. | チップサイズ | 最小：0.2mm × 0.2mm、最大：15mm × 15mm |
| 5. | ワッフルトレイ／マグネットドラムトレイのサイズ | 2インチ、4インチ |
| 6. | ワッフルトレイ／マグネットドラムトレイ 数量 | 2インチ22個＋4インチ2個、または2インチ30個 |
| 7. | ノズル数 | 12 |
| 8. | 旅行範囲 | X軸386mm、Y軸716mm、Z軸50mm |
| 9. | 最大水深 | 15mm |
| 10. | キャビティ深さ範囲 | 最大15mm |
| 11. | 身長測定方法 | コンタクトタイプ |
| 12. | 結合力 | 15～500g |
| 13. | 力制御精度 | ±2g |
| 14. | UPH | 1200 |
| 15. | オペレーティング·システム | Windows |
| 16. | 入力電圧 | 220V ± 10% @ 50/60Hz |
| 17. | 定格電力 | 1kW |
| 18. | 設置面積（幅×奥行×高さ） | 970mm × 1570mm × 2040mm |
| 19. | 圧縮空気の必要量 | 0.4～0.6 MPa |
| 20. | 真空ライン圧力 | ≤ -85 kPa |
| 21. | 機器の正味重量 | 1.3トン |
利用規約
| No | アイテム | 要件 |
| 1. | 設置面積（幅×奥行×高さ） | 970mm × 1570mm × 2040mm（モニター設置スペースを除く） |
| 2. | 機器の重量 | 1300 kg |
| 3. | 周囲温度 | 室温は通常（20℃～24℃）です。高温での動作は機器の寿命に影響を与えます。 |
| 4. | 圧縮空気の必要量 | 0.4～0.6 MPa、流量 >150 L/分（乾燥処理、除塵、油水分離、圧力調整）；エアホース外径：10 mm |
| 5. | 真空ライン圧力 | ≤ -85 kPa |
| 6. | 周囲の湿度 | <相対湿度60％ |
| 7. | 周囲の振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 8. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 9. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 10. | 電圧 | AC 220V ± 10% |
| 11. | 頻度 | 50/60 Hz |
| 12. | 接地 | 接地しなければならない |
| 13. | 力 | 1000W以上 |
| 14. | インターフェース仕様 | 10A、単相3線式 |
製品詳細
よくある質問
はい。HY-DA300は、完全自動のマルチチップ配置に対応しており、システム・イン・パッケージ（SiP）の実装も可能です。
配置精度は ±3 μm @ 3σの精度を実現しており、高精度ダイボンディングやマルチチップ配置アプリケーションに対応します。
はい。高速かつ高精度な水平ノズルチェンジャーを搭載しており、効率的なマルチチップ配置を実現します。
接合力の範囲は15～500gで、力制御精度は最大±2gです。
