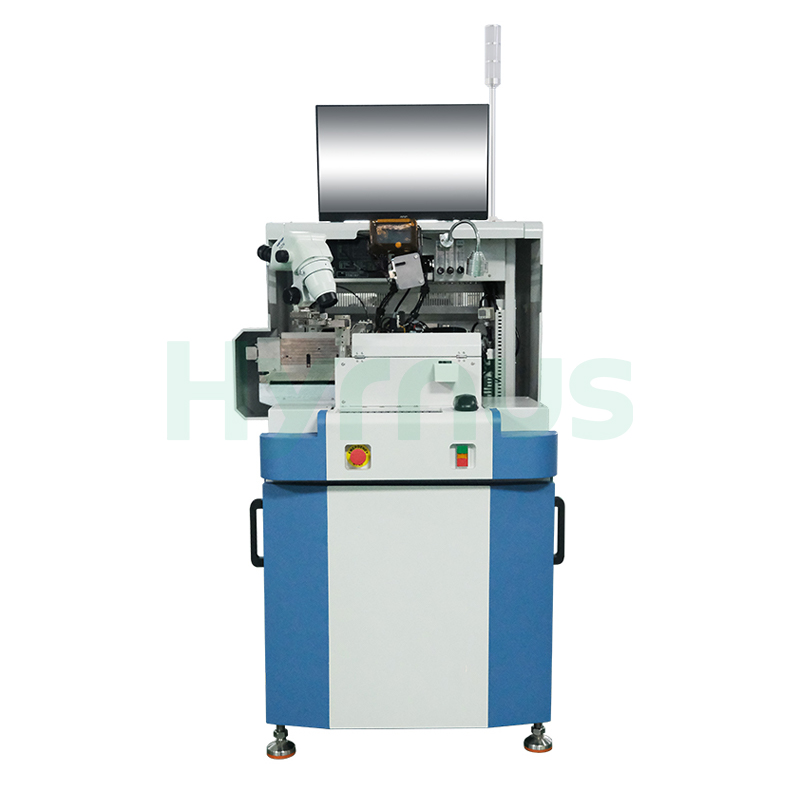

HY-WB700/HY-WB700P 全自動ボールワイヤボンダー 高精度半導体パッケージング用途向けに設計された標準的な平面ワイヤボンディングシステムです。カスタマイズ可能なレール、治具、マガジンに対応しています。デュアル周波数トランスデューサ、オートフォーカス光学系、高度なモーションコントロール、多段式EFOシステムを搭載し、安定性、効率性、そして高い信頼性を備えたボンディング性能を実現します。
ブランド :
HYRNUS商品番号 :
HY-WB700 / HY-WB700P注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
Chinaセンサー、レーザー、光通信機器用全自動ワイヤーボンダー／ボールボンディングマシン
製品紹介
HY-WB700/HY-WB700P全自動ボールワイヤボンダー本装置は、高度な半導体パッケージング用途向けに設計された高精度標準平面ワイヤボンディングシステムです。レール、治具、マガジンシステムの柔軟なカスタマイズに対応し、お客様の多様な生産要件を満たします。プログラム可能なオートフォーカス光路とデュアル光路構成を備え、ボンディング作業中の正確な位置合わせと安定した画像取得を実現します。デュアル周波数トランスデューサと高信頼性モーションコントロールシステムにより、安定した超音波性能と高精度なワイヤボンディング品質を提供します。
このシステムは、高剛性のXYテーブルガイドレール設計と堅牢なワークホルダー構造を採用し、機械的安定性と長期的な動作精度を大幅に向上させています。プログラム可能な全自動マテリアルハンドリングシステムにより、生産効率が向上し、手作業による介入が削減されます。さらに、PRルックアヘッド機能により、パターン認識と軌道実行がより迅速かつスムーズになります。マルチチャンネル、マルチステージの電子式火炎遮断（EFO）システムにより、確実なワイヤ終端処理が保証され、HY-WB700/HY-WB700Pは大量生産・高信頼性が求められる製造環境に最適です。
特徴
| いいえ。 | 特徴 |
| 1 | プログラム可能なオートフォーカス光路／デュアル光路 |
| 2 | 二周波トランスデューサー |
| 3 | プログラム可能な全自動マテリアルハンドリングシステム |
| 4 | 高剛性ワークホルダー設計 |
| 5 | 高信頼性モーションコントロールシステム |
| 6 | 独自の高剛性XYテーブルガイドレールシステム |
| 7 | PRの先読み機能 |
| 8 | マルチチャンネル、マルチステージ電子式消火（EFO）システム |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 作業者（カスタマイズ可能） | |
| 2. | ワークホルダーZトラベル | 13 mm |
| 3. | ヒーター温度 | 室温～300℃ |
| 4. | ワークホルダーXY範囲 | 73 mm × 100 mm |
| 5. | オペレーティング·システム | Windows |
| 6. | 絆を深める旅 | 60mm × 90mm |
| 7. | 最小ボンドパッドピッチ | 45μm |
| 8. | 接合精度 | ±2 μm @ 3σ |
| 9. | ワイヤー径 | 18μm～50μm |
| 10. | 最大配線長 | 7mm |
| 11. | 最小ループ高さ | 60μm |
| 12. | ループ高さ精度 | ±25.4 μm |
| 13. | ワイヤースイング | ±25μm |
| 14. | ループ制御 | 完全にプログラム可能 |
| 15. | 光路（オプション） | 2～4倍／1.6～3.6倍の連続ズーム、プログラム可能なオートフォーカス |
| 16. | 標準接着速度 | 45ミリ秒/ワイヤのサイクル時間 |
| 17. | オートフォーカス距離（Z軸） | 4 mm |
| 18. | チップ角度公差 | 回転角度 ±45° |
| 19. | チップ位置許容誤差 | X: ±190 μm、Y: ±140 μm |
| 20. | 結合力 | 0～360g |
| 21. | 超音波パワー | 0～2W |
| 22. | 圧縮空気の必要量 | 0.35～1 MPa、Φ10 エア継手 |
| 23. | 入力電圧 | 交流220V±10%（50Hz） |
| 24. | 定格空気消費量 | 150 L/分 @ 0.5 MPa |
| 25. | 重さ | 正味重量：650kg |
| 26. | ループモード | Qループ／Sループ／BGAツイスト |
| 27. | 最大寸法（幅×奥行×高さ） | 1300 × 1000 × 1700 mm |
利用規約
| No | アイテム | 要件 |
| 1. | 周囲温度（室温） | 15℃～30℃ |
| 2. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 3. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 4. | 電力要件 | 1. 220V AC ± 10% |
| 2. 電力 ≥ 2000W | ||
| 3. 周波数：50Hz ± 1Hz | ||
| 5. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 6. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | 2000W以上 |
| 11. | インターフェース仕様 | 10A、単相3線式 |
