半導体感光性シリーズ部品タレットテストハンドラー

HY-TS936L 砲塔テストハンドラー 光に敏感なシリーズ部品の試験、目視検査、およびテープ留めに利用されます。

ブランド :
HYRNUS
商品番号 :
HY-TS936L
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

半導体感光性シリーズ部品タレットテストハンドラー

HY-TS936L砲塔テストハンドラー本装置は、光に敏感なシリーズ部品の検査、目視検査、およびテープ貼りに使用されます。高精度ダイレクトドライブロータリー（DDR）技術を採用することで、安定した性能と高い処理能力を実現しています。光源、エアボイド、グレーカードの3種類の検査を統合することで、高品質な製品をお客様にお届けします。

製品アドバンテージ

いいえ。	利点の説明
1	最大9つのステーションでの同時テストをサポートし、テスト時間の長い製品における機械のUPH（1時間あたりのテスト数）を向上させます。
2	吸引ノズルには遮蔽機能と自動高さ補正機能が備わっています。
3	自動供給（振動ディスク装置付き）：振動ディスクにより、材料を迅速かつ安定的に供給します。
4	メインターンテーブル：メインタレットには、独立したモーターで駆動される36個のピックヘッドが装備されており、ピックヘッドの吸着によって製品を各ステーションの中央に正確に送ることができます。
5	位置合わせ／回転装置：0.005mmの位置決め誤差と0.1度の方向精度で、製品を正確に位置決めおよび回転させます。
6	マーキングディスク機構：マーキングディスクは、レーザーマーキング、集塵、マーキング目視検査を行うことができ、マーキング速度を大幅に向上させます。
7	テープ貼り機能：単純な自動テープ貼りに加えて、自動補充機能も備えています。
8	シール後の画像検査機能（オプション）。

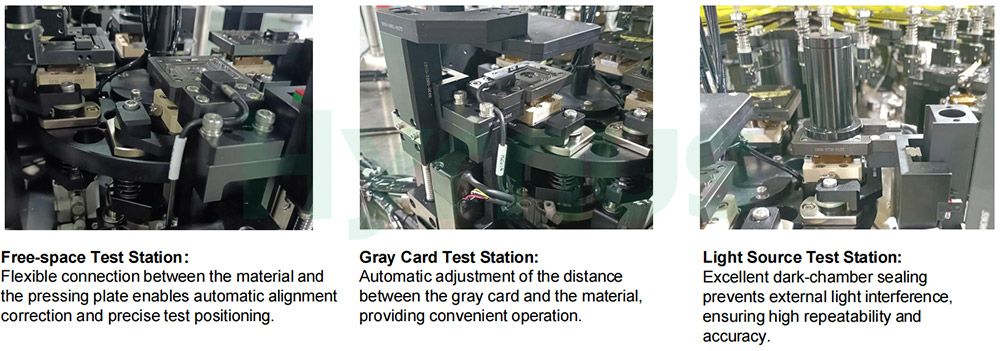

Turret sorting machine

技術仕様

パラメータ	仕様
適切な部品	PVシリーズコンポーネント
UPH	最大6K（テスト時間2秒未満）
テストステーション	最大9つのテストサイト（光源テスト、グレーカードテスト、自由空間テストを含む）をサポートします。
接触タイプ	ポゴピン
分類	4+4+1
ロード中	ボウルイン／チューブイン
荷降ろし	テープアウト
押し下げモード	サーボモーター＋カム／輸入リニアモーター／国産リニアモーター
力制御精度	力制御は±10%（10N以上）/±5%（2～10N、適応型校正対応）を実現できます。
安定性	MTBA>60分、MTTA<3分、MTBF>168時間
プレッシャー	0.4～0.7MPa、真空 >65kPa
電源	AC220V 50/60Hz
マーキングパラメータ	10Wレーザーメーカー：HYCW10Y-Sの最小文字高さ：0.3mm、線幅：0.045mm～0.06mm。HYCW10Y-Hの最小文字高さ：0.2mm、線幅：0.02mm～0.03mm
画像パラメータ	カメラと解像度：1.6メガピクセルCCDカメラ、解像度H1280*V1080ピクセル、精度：≤0.013mm/ピクセル、サイクルタイム： <35ms
バスプログラム	高精度、高速動作、サーボパラメータ設定へのオープンアクセスにより、機器のデバッグや各種MTBA生データ記録の監視が容易です。機器の動作ログ、アラームコード、および情報は、データ取得のために永続的に保存されます。
寸法	1600×1600×1900（mm）
ワークステーション	36
重要な構成要素	輸入DDR

製品構造と動作原理

合計18～24個のモジュールステーションを備え、市場ニーズに応じてあらゆる構成変更が可能です。 HY 自動高速検査選別機の特長：

いいえ。	アイテム	説明
1	1時間あたり最大45,000～50,000UPH	1.砲塔設計が採用されている
		2.Keens PLC + PCシステムを使用
		3. サーボモーターシステムは広く使用されています
		4.業界最先端の光学システムを搭載
2	高い柔軟性	1.様々な給餌システムに対応
		2.デバッグとメンテナンスが容易なモジュール式システムを搭載
		3.機械全体を360度カバーするデュアルディスプレイを搭載し、デバッグとメンテナンスが容易です。
3	象徴的な多言語ユーザーインターフェース	Windows 7 オペレーティングシステム
4	デザイン	標準化されたデザイン

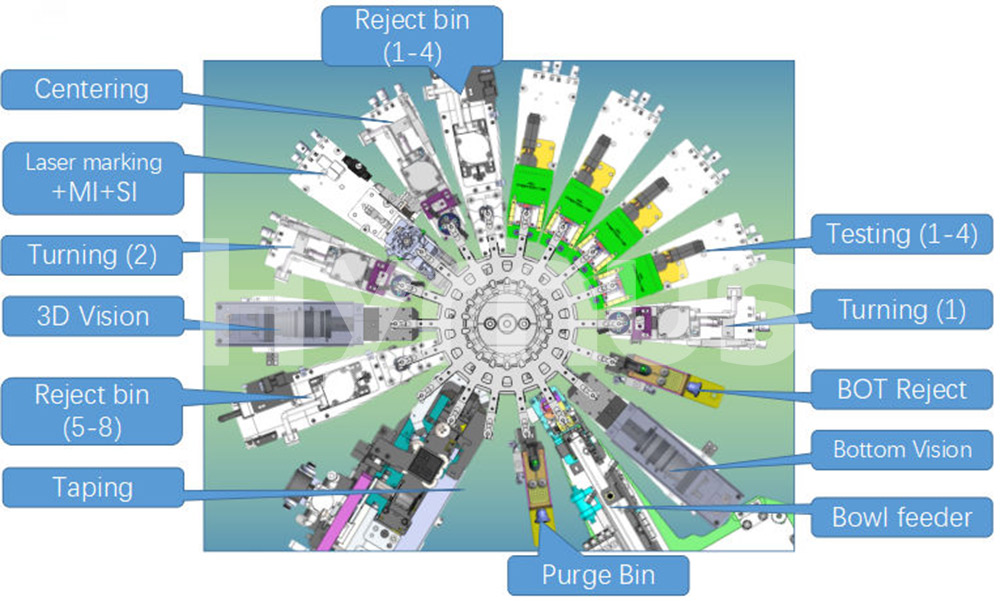

Turret Sorting Machine Structure

ワークフロー

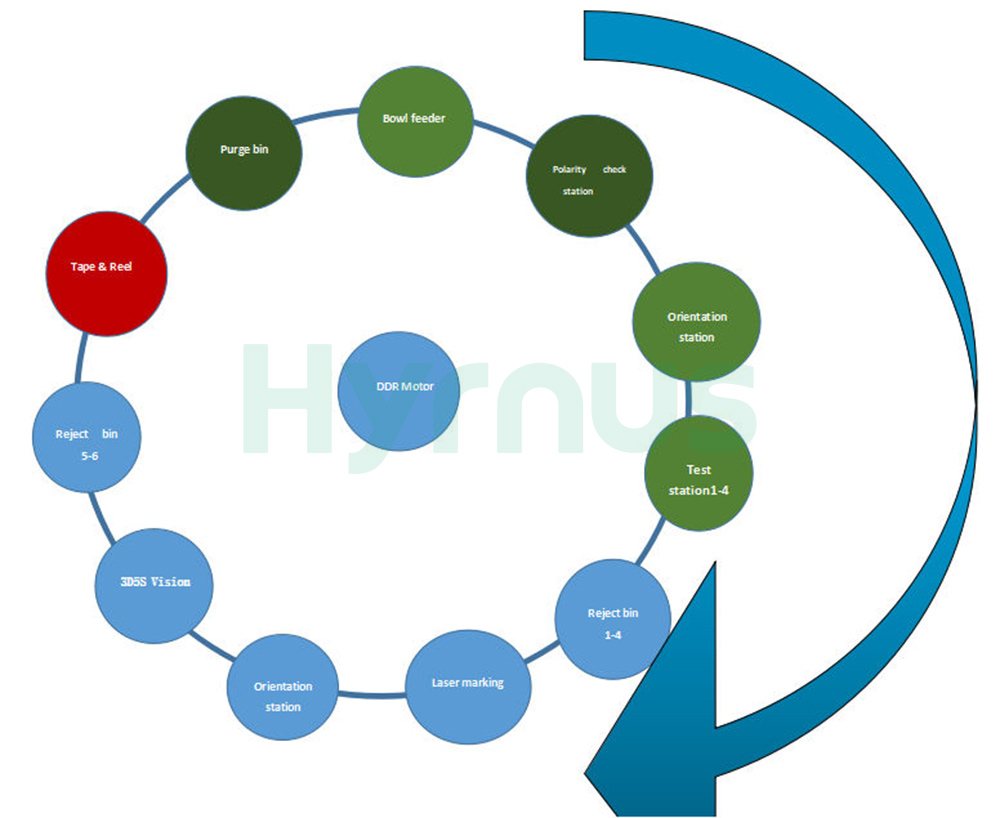

動作原理図：振動板供給からプロセス全体のサイクル完了までの構成要素、機械の動作原理、吸引ノズルの回転駆動動作（50ms/サイクル）、PLC制御サーボモーター、ソレノイドバルブ、シリンダー、インダクタによる一連のワークステーションの完了、検出動作に関連する構成要素の完了。以下の図:

light-sensitive series components handler workflow

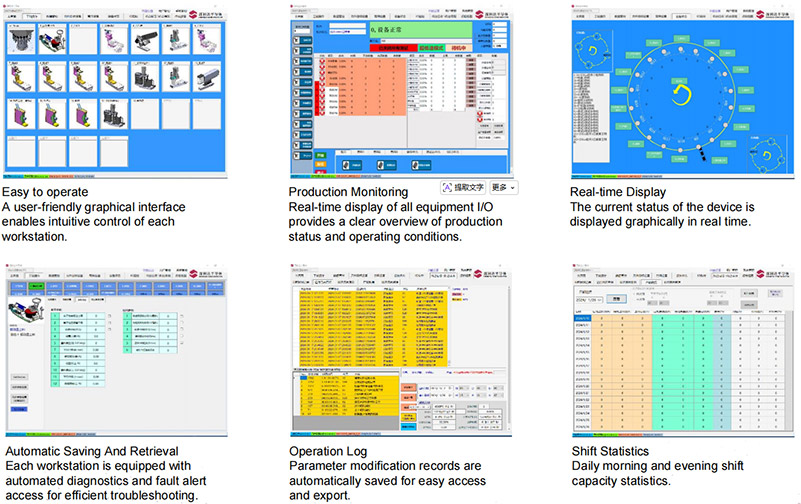

強力なソフトウェア機能

IoT技術を駆使し、当社は業界をリードするソフトウェアソリューションを開発しました。このソリューションは、現場の膨大なプロセスデータと環境データを統合プラットフォームに集約します。革新的なアルゴリズムモデルにより、生産効率、品質管理、および機器の予知保全を向上させます。これらのモデルは現場でテストおよび検証されており、歩留まりの向上、ダウンタイムの最小化、および欠陥による損失の削減に効果的です。

light-sensitive series components handler software

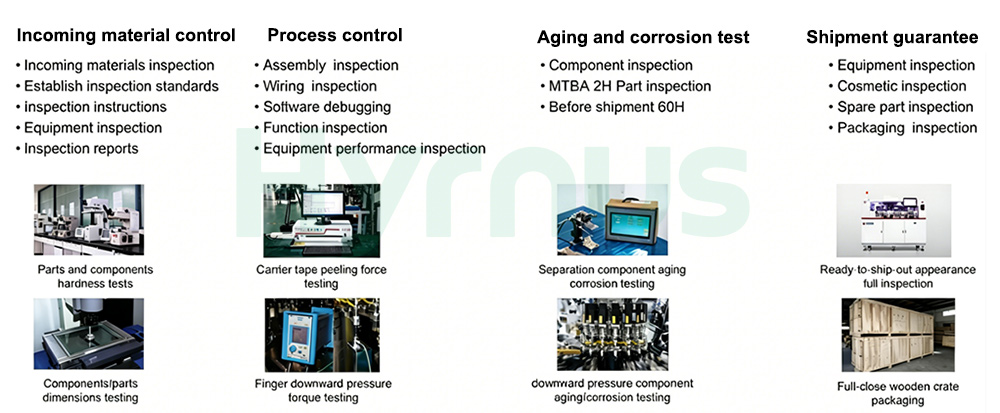

品質管理プロセス

Light-sensitive series components test handler quality control

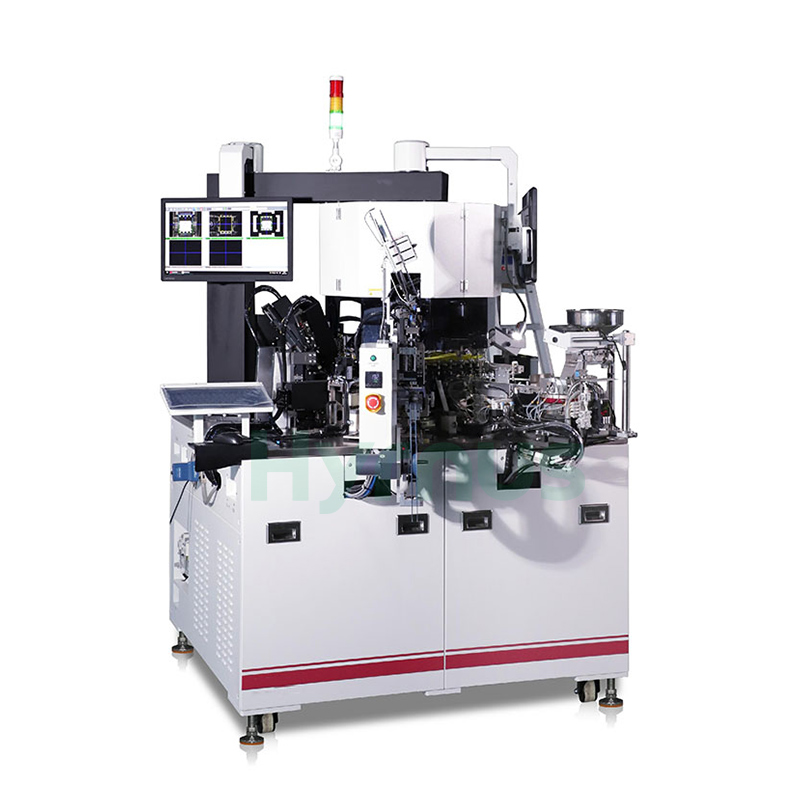

Semiconductor Turret Sorter Handler

よくある質問

HY-TS936Lタレットテストハンドルは何に使用されますか？

HY-TS936Lタレット式テストハンドラーは、半導体部品、特に感光性部品や太陽電池シリーズ部品の自動テスト、目視検査、マーキング、選別、テープ巻き付けに使用されます。

この機械はどのような種類の検査を実行できますか？

本装置は、光源テスト、グレーカードテスト、自由空間テストなど、複数のテストステーションに対応しています。テスト効率と製品の一貫性を向上させるように設計されています。

HY-TS936Lはいくつのテストステーションをサポートしていますか？

HY-TS936Lは最大9箇所の試験箇所をサポートしており、特に試験時間が比較的長い製品の場合、UPH（1時間あたりの試験件数）の向上に役立ちます。

このタレットテストハンドルの最大UPHはどのようになっていますか？

試験時間が2秒未満の場合、最大処理能力は1時間あたり6,000ユニットに達します。実際の処理能力は、製品の種類、試験時間、供給安定性、および選別要件によって異なります。
