半導体デバイス用TO MGP成形金型

HY-PM-TO252 半導体成形金型 本製品は、集積回路、半導体デバイス、光電子部品、オプトカプラ、センサーなどの後処理封止用に設計されています。幅広いパッケージタイプに対応し、引き出し式クイックチェンジモールドボックス、バランスランナー設計、短距離成形により、樹脂利用率が高く、成形品質が安定し、メンテナンスが容易です。

  • ブランド :

    HYRNUS
  • 商品番号 :

    HY-PM-TO252
  • 注文(最小注文数量) :

    1 Set
  • 保証 :

    One-Year Warranty and Lifetime Maintenance
  • 支払い :

    T/T
  • リードタイム :

    7-35 Days
  • 製品の原産地 :

    China
  • 半導体デバイス用TO252 MGPモールド

    製品紹介

    HY-PM-TO252 半導体成形金型 集積回路、半導体デバイス、光電子デバイス、オプトカプラ、センサー部品などの後処理封止に主に使用されます。TO、DIP、SDIP、SOD、SOT、SOP、SSOP、TSSOP、QFN、QFP、LQFP、PLCC、IPM、ORPC、OC、BGAなど、様々なパッケージタイプに対応しています。

    金型ボックスは引き出し式のクイックチェンジ構造を採用しており、金型の交換やメンテナンスが容易です。バランスの取れたランナー設計と短距離成形プロセスにより、樹脂利用率の向上、材料ロスの削減、安定した成形品質の確保に貢献します。全体構造は、半導体パッケージング製造において、優れた加工性、信頼性の高い性能、容易なメンテナンス性を提供します。



    仕様

    Noアイテム
    1様々なリードフレームサイズに応じて異なるキャビティ設計をサポートし、ショットあたりの出力を最大化します。
    2複数の噴射ヘッドを駆動するために、内部のラックアンドピニオン機構と位置決めスライダーを組み合わせた、多気筒システムによる底部射出方式を採用している。
    3必要に応じて真空機能を組み込むことができます。
    4成形用のコア引き抜き機構は、必要に応じて組み込むことができます。
    5成形されたストリップの表面処理としては、硬質クロムめっきまたは真空コーティングが用いられる。

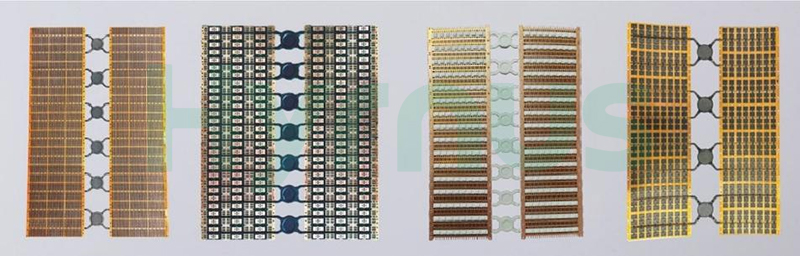

    サンプル表示

    Molding Mold Display

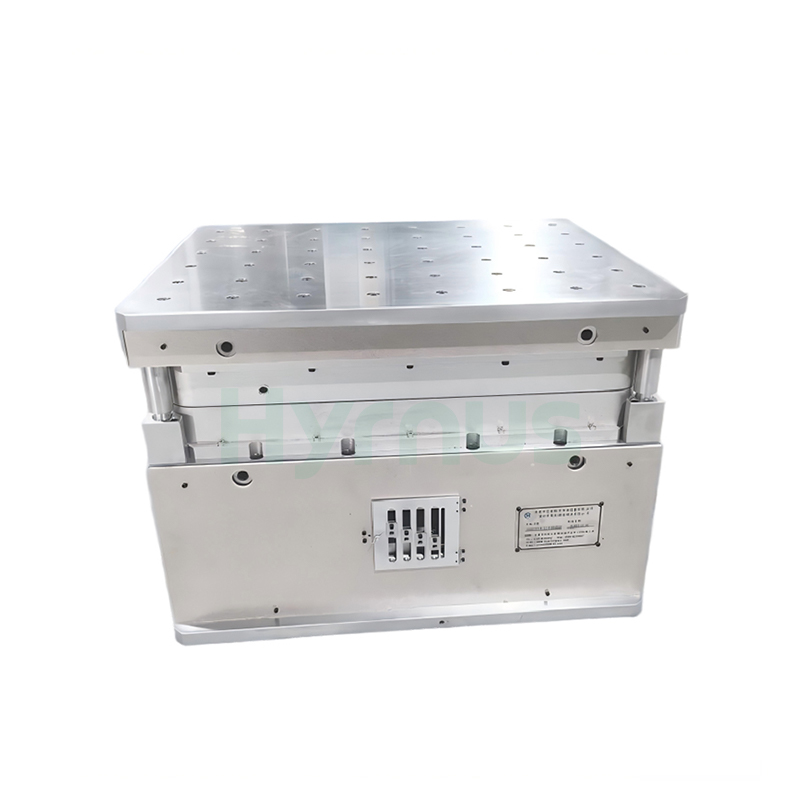

    製品詳細

    MGP TO252 molding mold
