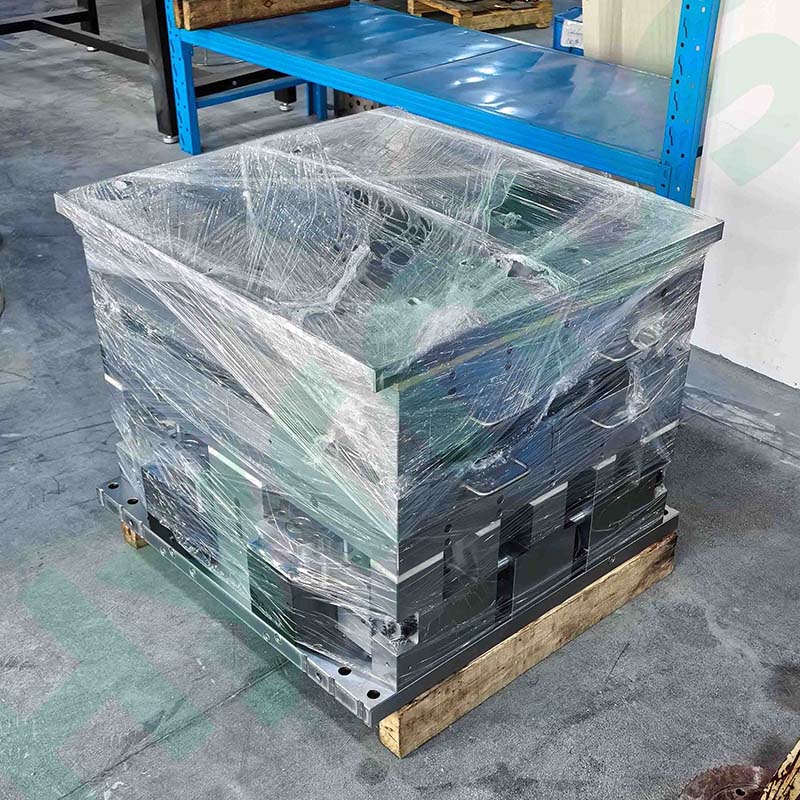

HY-PM252-6RプロフェッショナルなMGPプラスチックシール金型TO252-6Rリードフレームの封止専用に設計された本製品は、1回の成形サイクルで12個のリードフレームを処理できる6つのモールドボックスを備え、550トン以上のプラスチック封止プレスすべてに対応します。DC53、ASP23、タングステン鋼製で、クロムメッキキャビティを採用。マルチゾーン温度制御とクイックチェンジ構造を備え、ICパッケージングの大量生産において安定した性能を発揮します。また、交換可能なスペアパーツも付属しています。
ブランド :
HYRNUS商品番号 :
HY-PM252-6R注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China高精度半導体TO252-6RパッケージMGPモールド
製品紹介
HY-PM252-6R 高精度半導体 TO252-6R パッケージング MGP 型TO252-6R半導体リードフレームパッケージング向けに独自開発された製品です。6つのモールドボックス構成を採用しており、各モールドボックスに2つのリードフレームを収納できるため、1回の成形サイクルで12個のリードフレームを封止できます。550トン以上のプラスチック封止成形機すべてに対応し、クイック分解可能なモールドボックス設計により、内部インサートの完全な互換性を実現。金型交換時間を大幅に短縮し、半導体パッケージング工場の生産効率を向上させます。
製品用途
この高精度半導体TO252-6RパッケージングMGPモールドは、TO252-6Rパワー半導体デバイスの大量封止生産に特化して設計されています。550トン以上のプラスチック封止プレスに対応し、ICパッケージング工場、半導体組立工場、電子部品製造工場などで幅広く使用されています。パワーチップ、スイッチングトランジスタ、その他のTO252-6Rパッケージ半導体のバッチパッケージングに適しており、エレクトロニクス、車載エレクトロニクス、新エネルギー、産業制御産業の大量生産ニーズを満たすための安定した長期大量生産をサポートします。
MGP成形金型の品質管理および受入基準
当社では、高精度半導体TO252-6RパッケージングMGP金型に対し、2段階の検査基準を適用しています。新品金型には初期受入基準、10万ショット成形後または1年間使用後の金型には長期生産基準を適用します。特に明記されていない限り、すべての寸法はミリメートル単位で測定されています。
| 検査項目 | 初期受入基準 | 10万回接種／1年間のサービスが標準です。 |
| プラスチック製本体とリードフレームの中心オフセット（X/Y軸） | ≤0.05 | - |
| ピンにフラッシュ | 固体フラッシュなし。透明フラッシュは1.0mm以下。 | - |
| 成形表面に気泡やピンホールがある | <0.1 | - |
| 表面欠陥（傷、波打ち、ひび割れ、欠け） | なし | - |
| チップ接合および溶接領域の上部に空隙がある | なし | - |
| ランナーベント／ゲート残留廃棄物 | 後処理の自動転送をブロックしません | 後処理の自動転送をブロックしません |
| 分離後のゲート境界で廃棄物が増加 | なし | なし |
| 中心部分の材料ケーキの溢れる厚さと幅 | ≥0.05 | <0.05、幅<2 |
| ランナー側オーバーフローの厚さと幅 | ≥0.05 | <0.05、幅 <1 |
| 挿入接合面の垂直方向の薄いバリ | ≥0.05 | ≤0.05 |
| 離型性能 | スムーズな排出、ランナーの破損や選別なし | スムーズな排出、ランナーの破損や選別なし |
| 型抜き後のフレーム変形および位置決め穴の破損 | 許可されていません | 許可されていません |
MGP成形金型の構成と技術仕様
当社の高精度半導体TO252-6RパッケージングMGP金型は、高品質の金型材料、ボトムアップ射出構造、マルチゾーン温度制御システム、完全な断熱部品、汎用プレス適合設計など、完全に標準化された産業構成を備えています。すべての機械構造は、金型ボックスの迅速な交換と長期にわたる安定した量産をサポートし、主流の550トン以上のプラスチックシール成形機と完全に互換性があります。
| アイテム | 標準 |
| 金型本体 | 購入者の550T以上のプラスチックシールプレスに対応。金型ボックスの交換が簡単な設計の6つの金型ボックス用ユニバーサル金型フレーム。 |
| 1. 射出成形構造 | ボトムアップ式マルチバレル射出設計。射出動作は、バランサー付き内蔵型高温漏れ防止油圧シリンダーによって駆動され、射出ヘッド駆動プレートによって実行される。 |
| 2. 完全互換可能な金型ボックス | 金型フレーム上の金型ボックスはすべて100%互換性があり、位置の識別は不要です。 |
| 3. 交換可能な内部部品 | 各金型ボックス内のすべてのスペアパーツとインサートは完全に互換性があります |
| 4. クイックチェンジ金型ボックス機構 | 金型ボックスにはエジェクタピンプレートの機械構造が組み込まれており、金型フレーム内部のエジェクタ駆動ユニットに接続されています。スライドレールの図面と取り付け設計により、金型ボックスの迅速な交換を実現しています。 |
| 5. 金型材料規格 | 金型サイズ：DC53（HRC59～60） |
| キャビティおよびインサート：ASP23（HRC61～63） | |
| センターブロック：ASP23（HRC61～63） | |
| インジェクションシリンダー：ASP23 | |
| 射出ヘッド：タングステン鋼 | |
| 6. リードフレームローディングラック | 高強度アルミニウム合金製で、軽量かつ変形しにくい。フローティングサポート設計により、詰まりのないスムーズな供給を実現。 |
| 7. キャビティ表面粗さ | TO252-6Rパッケージ製品の寸法図面要件に準拠する |
| 8. 熱電対の穴の配置 | 上下金型プレートの各加熱ロッド穴の横に熱電対穴があり、24本の加熱ロッドの独立した温度制御に対応。上下金型フレームの背面には4つの熱電対ポートがあり、2ゾーン/4ゾーン温度制御プレスに対応。 |
| 9. 過熱保護ポート | 上下金型フレームに過熱遮断センサー穴を設け、プレス過熱保護スイッチと組み合わせる。 |
| 10. エアークッションベースプレート | エアクッション機能が下部金型ベースプレートに統合され、金型の取り付けが容易になります。 |
| 11. 固定プレートの設計 | 上下金型フレーム用のL字型プレスプレート。様々なプラスチックシールプレス機のプラットフォームに対応。 |
| 12. ファスナー規格 | すべてのネジとナットはメートル規格を採用しています。 |
| 13. 射出ヘッド接続 | コネクタベースと射出ヘッド駆動プレート用のクイックスライドレール図面、取り付けおよびロック設計 |
| 14. ヒーターロッド電源 | 上下金型表面間の温度差は±5℃以内に制御される。℃ |
| 15. 加熱管のマーキング | 定格電力表示は各加熱管の根元に印刷されています。固定具はすべての加熱穴の周囲に取り付けられています。 |
| 16. 断熱カバーおよびプレート | 上型には固定式の断熱カバー、下型両側には着脱可能な断熱プレートが装備されている。 |
| 17. 断熱板の性能 | すべての絶縁板は変形することなく長期の締め付け衝撃に耐え、金型に表面欠陥はありません。 |
| 18. 加熱棒の仕様 | 定格電力と動作電圧が表示されている |
| 19. 熱電対インターフェース | 購入者のプラスチックシーリングプレスに適合し、2点/4点/24点の温度制御に対応します。 |
| 20. 過熱保護インターフェース | 購入者のプラスチックシーリングプレスと互換性があります |
| 21. プレスプレートの構造 | 購入者のプラスチックシーリングプレスに適合します |
| 22. 上型および下型プレートの厚さ | 板厚40mm以上 |
| 23. プレスプレート固定モード | プレスプレートを金型プレートにしっかりと固定する |
| 24. プレスプレートねじ | 購入者のプラスチックシーリングプレスに適合します |
| 25. エジェクターピンの配置 | 金型構造に合わせてエジェクタピンの位置をカスタマイズ |
| 26. プレスプラットフォームサイズ | 購入者提供 |
| 27. エアフロートインターフェース | 成形プレスのエアパイプコネクタに適合します |
| 28. オイルパイプインターフェース | 成形プレスのオイルパイプコネクタに適合します |
| 29. キャビティ配置図 | TO252-6Rプラスチック包装製品の図面を参照してください。 |
| 30. 金型全体の厚み | 金型閉鎖後の全厚は520mmを超え、標準仕様に基づいて設計されています。 |
