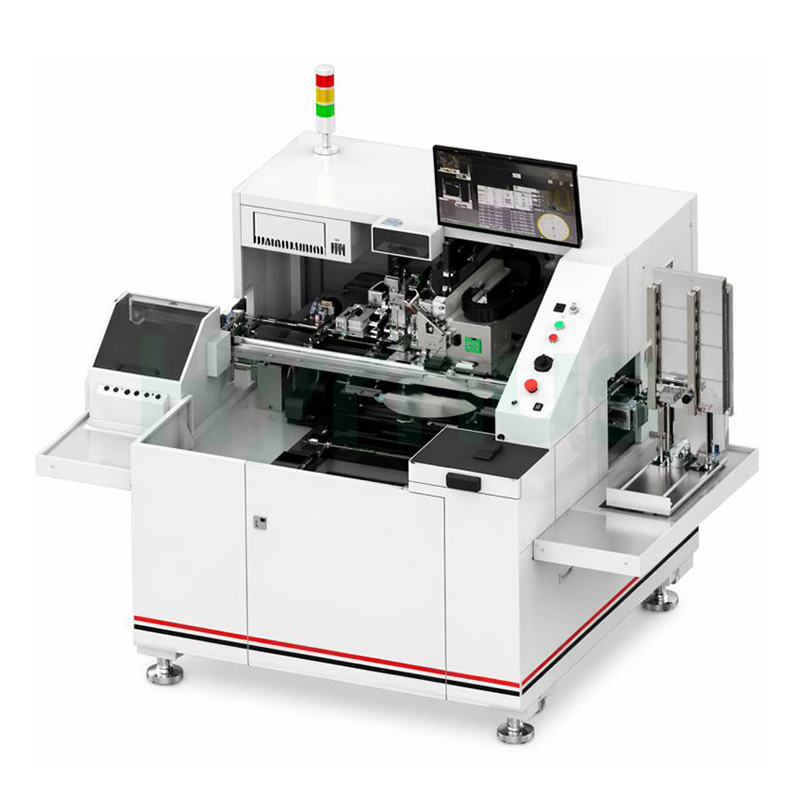

シングルローリードフレームTOパッケージ用高性能ソフトソルダダイボンダー

HY-SD8012 Dすなわち、ボンダー装置にはすべてのモーションシステムはダイレクトドライブ設計を採用しており、高精度と高速性を確保しながら、高品質な制御を維持しています。このシリーズには、HY-SD8012（3～5k UPH、トラック幅70mm、精度±70μm、TO263/TO220/TO247/TO3Pなどのシングルロウリードフレームに適しています）、HY-SD8012PLUS（5～7k UPH、TO252-4/TOLL-4/PDFN/SOP-8などのマルチロウフレームのデュアルはんだ付けをサポート）、およびHY-SD8012PLUS+（6～9k UPH、トラック幅105mm、TO252-6/8/TOLL/PDFN-12/IPM用の高性能ボンドヘッド付き）の3つのモデルがあります。全モデルとも、0.5 × 0.5 mmから14 × 14 mmまでのダイサイズに対応し、軟はんだボイド率は2%（シングルスペース）から5%（チップ総面積）、はんだ被覆率は100%、ダイ傾斜は2 mil以下です。主な特長として、精密な温度制御、自社開発の精密ボンドヘッド、超薄型チップハンドリング用のダイレクトドライブ式エジェクタ、TMCS搭載のトラック隠し加熱システム、超低酸素濃度制御、マップ機能サポート、複数台接続機能などが挙げられます。機械寸法は1,900 × 1,200 × 1,700 mm、重量は約1,600 kgです。

装置 特徴

ダイレクトドライブ制御システムによる高UPH

精密な温度制御システム

自社開発の精密接着ヘッド

ダイレクトドライブ式排出機構、超薄型チップハンドリング

TMCS搭載のトラック式隠し暖房システム

超低酸素濃度制御を追跡する

オプションの複合荷重方法

同一機種向け複数台接続ソリューション

優れたはんだ被覆性

マップ関数がサポートされています

複数のウェハーリング構成

ドット書き込みロック方式に対応

仕様

パラメータ	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
生産性	3～5k*（スポットはんだ付け、加圧溶接＋単列リードフレーム）	5～7kΩ*（デュアルはんだ付け＋マトリックスリードフレーム PDFN-10R）	6～9kΩ*（デュアルはんだ付け＋マトリックスリードフレーム PDFN-10R）
はんだの厚さ	100万～300万人	100万～300万人	100万～300万人
ダイ・ティルト	≤2ミル（チップサイズ≤150×150ミル）	≤2ミル（チップサイズ≤150×150ミル）	≤2ミル（チップサイズ≤150×150ミル）
軟質はんだの空隙	2%（単一スペース）および5%（チップ総面積）	2%（単一スペース）および5%（チップ総面積）	2%（単一スペース）および5%（チップ総面積）
軟質はんだ被覆	100%	100%	100%
XY配置精度	±2.7ミル（70μm）、±2°	±1.9ミル（50μm）、±2°	±1.9ミル（50μm）、±2°
トラック幅	70mm	70mm	105 mm
ボンドヘッド構成	標準ボンドヘッド	標準ボンドヘッド	高性能ボンドヘッド
資材搬送能力
ダイサイズ	0.5×0.5～14×14 mm	0.5×0.5～14×14 mm	0.5×0.5～14×14 mm
基板サイズ
長さ	110～300mm	110～300mm	110～300mm
幅	12～70mm	12～70mm	12～105 mm
厚さ	0.1～1 mm	0.1～1 mm	0.1～1 mm
雑誌サイズ
長さ	115～310 mm	115～310 mm	115～310 mm
幅	16～120mm	16～120mm	16～120mm
身長	68～160mm	68～160mm	68～160mm
機械の寸法と重量
幅×奥行×高さ	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm
重さ	約1,600kg	約1,600kg	約1,600kg

応用

モデル	主な用途	特徴	最大トラック幅
HY-SD8012	単列リードフレームパッケージ（例：TO263、TO220、TO247、TO3Pなど）	はんだ付け／書き込み／プレス機能に対応	70mm
HY-SD8012PLUS	複数列リードフレームパッケージ（例：TO252-4、TOLL-4、PDFN、SOP-8など）	デュアルはんだ付け機能をサポート	70mm
HY-SD8012PLUS+	マルチロウリードフレームパッケージ（例：TO252-6/8、TOLL、PDFN-12、IPMなど）	デュアルはんだ付け機能をサポート。高性能ボンドヘッドを搭載。	105 mm

利用規約

温度:28℃以下

湿度:30％～70％

クリーンルーム:10,000クラス以上

電圧：真空リフロー炉（380V）を除く全ての機器は220Vで動作します。
