マルチチップパッケージングプロセス向け自動エポキシ塗布装置およびダイボンダー

製品紹介

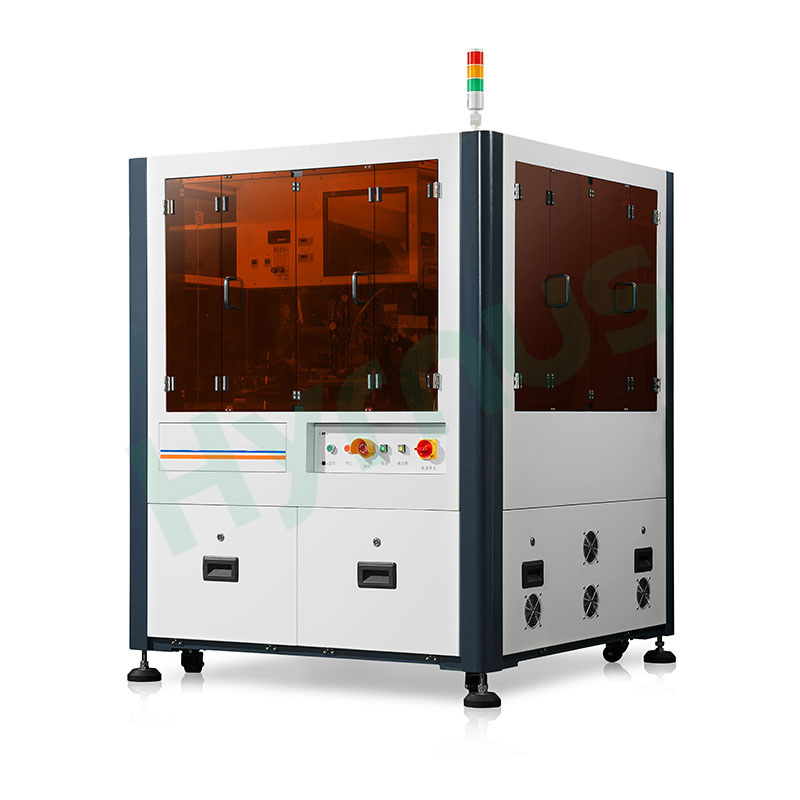

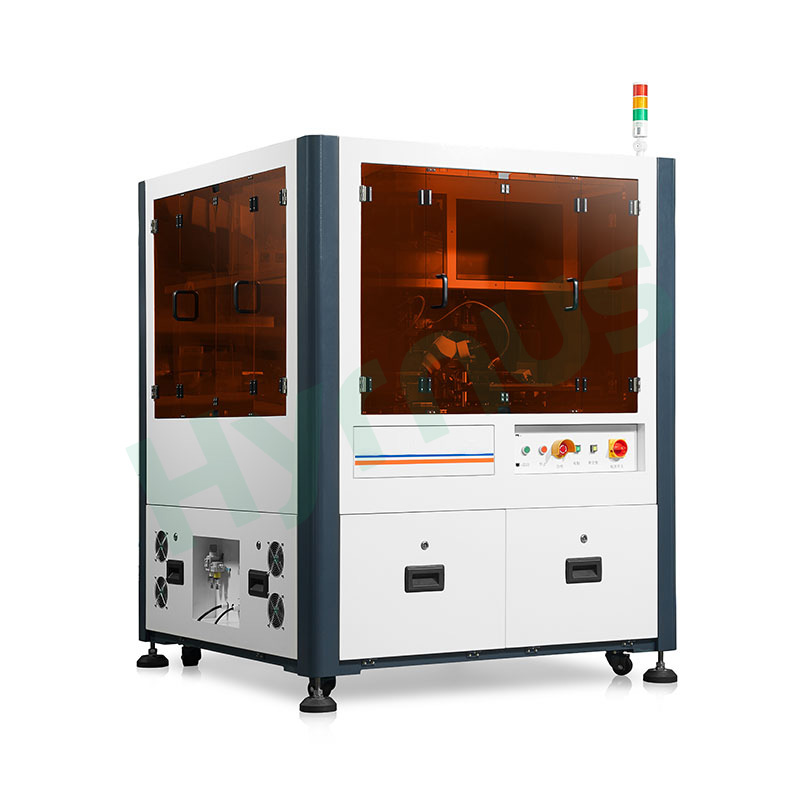

HY-MD561P 自動エポキシ塗布装置およびダイボンダー これは、COBおよびCOCプロセスの高精度マルチチップ実装およびパッケージング向けに特別に開発されたもので、統合されたディスペンシングおよびダイアタッチワークフローを通じて基板とチップの接合を実現します。

完全閉ループのリニアモーター駆動構造と高精度CCDビジョン位置決めシステムを採用し、安定した位置決め精度を実現しています。3つの独立したピックアンドプレースヘッドを搭載し、それぞれに個別の吸引ノズルを備えているため、マルチチップダイボンディングのためにチップを個別にピックアップできます。

標準ディスペンシングシステムは、安定した接着剤吐出量を維持するために、3つの独立したディスペンシングヘッドと回転式接着剤プレートを備えています。この装置は、6インチウェハ3枚と標準2インチワッフルパック6個の自動供給に対応しており、材料供給を途切れることなく行うための自動基板ケージローディングシステムと組み合わされています。

内蔵の透過型ビジョン機能により、配置前に二次材料の再校正が可能になり、位置ずれを防ぐことができます。

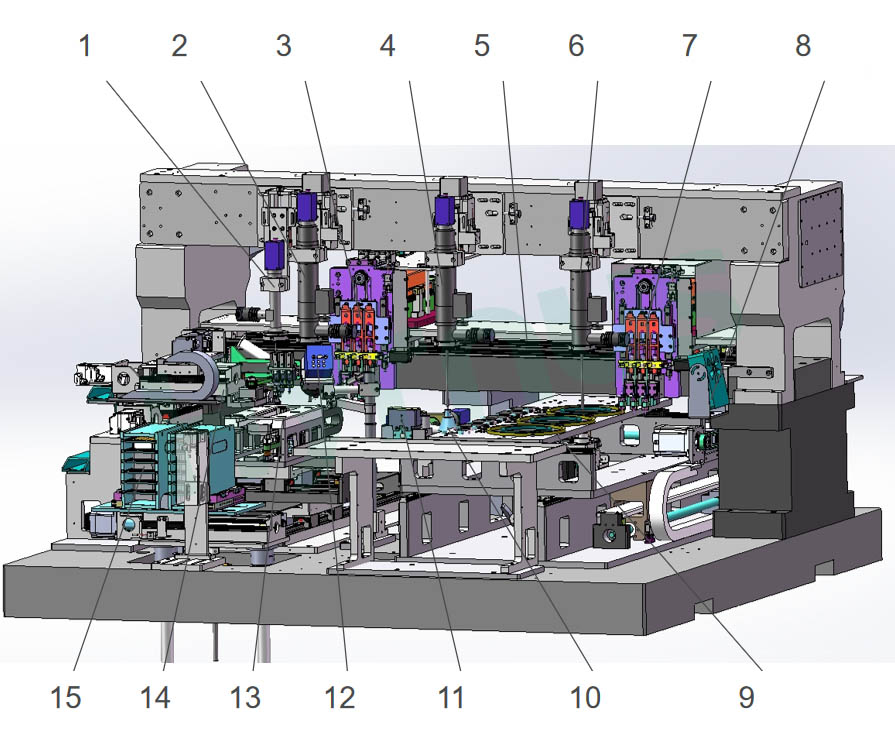

構成部品リスト

製品の機能と特徴

1. 高精度なマルチチップ実装を必要とするパッケージングプロセスに適しています。

2. COB/COCプロセスに適用され、一体型ディスペンシングおよびダイアタッチ手順により基板とチップを接合する。

3. リニアモーター構造と高精度CCD認識位置決めシステムを採用し、安定した取り付け精度を確保します。

4. 3つの独立したピックアンドプレースヘッドを搭載し、マルチチップダイボンディングを実現します。

5. チップ供給材料として、標準的な2インチワッフルパック6個と6インチウェハース3枚に対応。

6. 自動基質ケージ装填システムを搭載

7. チップ配置前に材料を再調整するためのビジョン機能を内蔵

8．シリンジ分注モジュールおよびUV硬化システムは、オプション構成として追加できます。

主要コンポーネントの概要



モジュール名	簡単な紹介
マニピュレータダイアタッチシステム	X軸はリニアモーターと0.5μmグレーティングを備えた大理石ベースで、完全閉ループシステムを採用。Y軸は高精度リードスクリューで、繰り返し精度は±1μm以下。ベークライト製ノズルによりチップの損傷を防ぎ、接合圧力は10～50g。
ピックアンドプレース組立	回転補正と緩衝構造を備えた3つの独立したノズル、10～50gの機械式圧力制御。流量監視機能により切削屑を検出。画像認識にも対応。
ウェハーおよびトレイアセンブリ	ウェハストローク：X470×Y210mm。6インチウェハ3枚および2インチワッフルパック6枚に対応。チップ分離モード：フィルム引き抜き／エジェクタリフトの2種類。
チップ校正作業台	GMT 3軸XYθモーター補正、ノズル回転による背面視位置決め、圧力校正システム搭載。
基板XYプラットフォーム	リニアモーター＋0.1μmグレーティングによる完全閉ループ構造、繰り返し位置決め精度は±1μm以下。
材料供給方式	6インチウェハー、2インチワッフルパック、基板トレイ。
CCDビジョンシステム	Hikvision製5MPカメラ4台（オートフォーカス、0.6～7倍オートズーム、調整可能なマルチタイプLEDライト搭載）。二次位置合わせ補正用のスルービジョンレンズ付き。
ディスペンシングシステム	回転式接着剤スクレーパーを備えた3つの独立した吐出ヘッドにより、安定した接着剤吐出を実現。シリンジによる吐出にも対応。
モニタリング＆UV硬化システム	リアルタイムでの設置および硬化状況のモニタリングが可能。UVランプ硬化モジュールはオプションで、オンライン硬化にも対応します。



技術仕様



アイテム	詳細
機器の寸法	X: 1470 mm、Y: 1470 mm、Z: 1880 mm
重さ	850 kg
力	2kW
気圧	0.4～0.6MPa
電圧	220V
位置決め精度	±5μm
角度精度	±0.2°
ダイボンディング圧力	10～50g
ウェハーサイズ	6インチウェハー3枚（2インチ×2インチのトレイ6枚）
基質ステージの移動	X: 200 mm、Y: 200 mm
チップサイズ	0.2～4mm
1回分の吐出時間	1.2秒
シングルダイボンディング時間	4秒
トレイの積み込み/積み下ろし時間	10秒
