光通信用高速共晶ボンダー
製品紹介
HY-OE3200 共晶ボンダーは、パワーデバイス、LED、LD、PD/TIAなどの光通信部品の共晶ボンディング用に設計されており、幅広いチップ/デバイスフォーマットに対応し、完全自動配置が可能です。光通信、パワーデバイス、LEDパッケージングの分野では、配置精度と生産効率がデバイスの性能と製造コストを直接左右する。
主な技術的特徴
業界独自のデュアルガントリー構造を採用し、優れた位置決め効率を実現しています。最高温度450℃、保護ガス雰囲気を提供する密閉型トラック設計により、優れた共晶接合結果を保証します。
アプリケーションシナリオ
粉末用の高精度共晶接合erデバイス、LEDs、およびCOC/COS、LD、TIA、PDなどの光通信コンポーネント。
技術仕様

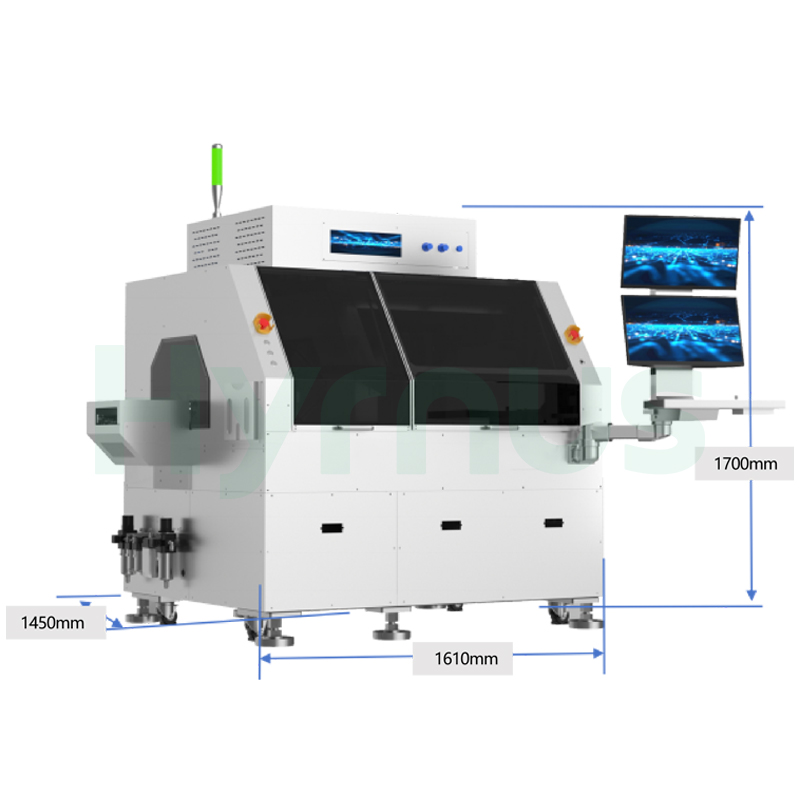

| アイテム | 仕様 |
| 名前 | 光通信用高速共晶ボンダー |
| モデル | HY-OE3200 |
| 配置精度 | X/Y位置決め精度：±1.5μm @ 3σ（校正用ダイ） |
| CPH（±1.5μm） | 500（標準ダイ、加熱時間＝7秒） |
| ダイサイズ | 0.2～3 mm |
| 基材の種類 | 単一基板、サイズ0.5～20mm |
| ボンドフォース | 10～1000gf |
| 対応可能な金型供給方法 | ワッフルパック、ジェルパック、ウエハース拡張リング、トレイ |
| 機器の寸法 | 2200 × 1450 × 1750 mm（積載／荷降ろしモジュールを含む） |
| 機器の重量 | 2300 kg |
| 動作環境 | 23 ± 3℃ / 40%～60%RH |
製品詳細
HY-ED022ダイボンダー 光通信および光デバイスパッケージング用途向けに開発されました。
HY-ED010ダイボンディングマシン これは、自動車用LEDおよび光電子半導体パッケージング用途向けに開発されたダイボンディング装置です。
HY-ED007金型取り付け機は、光通信、光モジュール、マルチチップモジュール（MCM）、3Dパッケージング、および光電子デバイスの用途向けに開発された高精度ダイアタッチ装置です。
HY-ED003ダイアタッチ装置は、光通信、光モジュール、マルチチップモジュール（MCM）、3Dパッケージング、および光電子デバイス用途向けに開発された高精度共晶ボンダーです。
HY-DB504ダイボンダーこれは、超高精度光電子および半導体パッケージング用途向けに開発された全自動ダイボンダーです。
HY-DB503ダイボンダーこれは、光電子および半導体パッケージング用途向けに開発された高速全自動ダイボンダーです。
HY-DB501ダイボンダーは、超高精度光電子および半導体パッケージング用途向けに開発された全自動ダイボンダーです。TOシリーズデバイス、フォトダイオード、レーザー、オプトカプラ、ミニLEDなどを対象とした光電子パッケージング向けに、±5μmの配置精度と±1°以内の角度制御による高精度なダイアタッチメントを実現します。
HY-DB500 ダイボンダー 本装置は、光電子デバイスおよび高精度半導体パッケージ向けに設計された、ハイエンドの全自動ダイボンダーです。卓越した安定性、インテリジェントな制御、モジュール式アーキテクチャを備え、TOシリーズデバイス、フォトダイオード、レーザー、オプトカプラ、ミニLED、および民生用光電子部品の大量生産に最適です。
