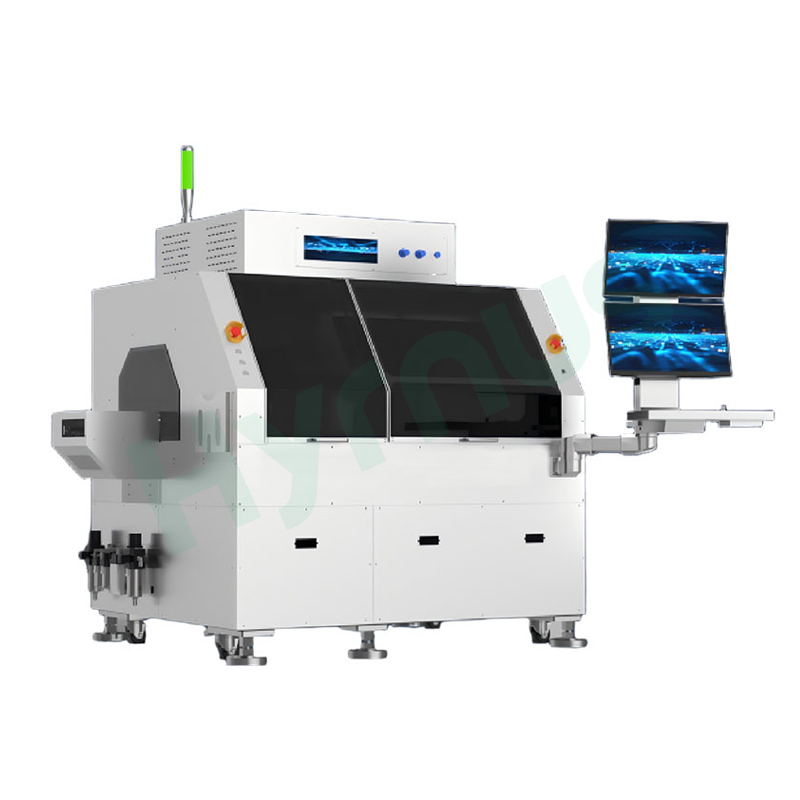

HY-MD660 ダイボンディングマシン p主に自動車エレクトロニクス、航空宇宙、LiDAR、RF、TRコンポーネント、民生用電子機器などの分野におけるチップや電子デバイスのダイアタッチに使用され、様々なダイ/デバイス供給フォーマットに対応し、完全自動配置をサポートします。
ブランド :
HYRNUS商品番号 :
HY-MD660注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
Chinaチップのダイアタッチ用多機能高精度ダイボンダー
製品紹介
HY-MD660 ダイボンダー業界独自のオーバーヘッドガントリー構造を採用することで、より広い移動範囲、より小さな設置面積、そしてより安定した精度を備えたダイボンディングソリューションを提供します。
±5μmの精度で高精度なダイボンディングを実現でき、高精度かつ多機能なダイアタッチプロセスに対するお客様の要求を満たします。主な用途
マルチチップパッケージング（フェイスアップ＆フリップチップ）
TRコンポーネント
DCIAC（データセンターおよび相互接続アプリケーションコンポーネント）
マイクロ波モジュール
光モジュール
ゼネラル・セミコンダクター・パッケージング
主な技術的特徴
±5µmの高精度ダイボンディング
配置精度：±5µm @3σ
回転精度：±0.1°（3σ）
最大視認精度：1.7µm
作業領域：300 × 200 mm
オプションの非接触レーザー高さ測定モジュール
調剤をサポートする
スプレーコーティングおよび浸漬プロセスに対応
最大5個のEAディッピングノズルの自動交換に対応
「配置してから塗布する」プロセスフローをサポートします。
最大14個のEAノズルの自動交換に対応
最大5個のEAイジェクタピンの自動交換に対応
自動精度校正に対応
自動熱変形補正に対応
技術仕様
| アイテム | パラメータ |
| 名前 | 多機能高精度ダイボンダー |
| モデル | HY-MD660 |
| 配置精度 | ±5 µm @ 3σ（校正チップ） |
| 回転精度 | ±0.1° @ 3σ |
| コペンハーゲン | CPH ±10 μm: 2500 (標準ダイ) |
| CPH ±7 μm: 1500 (標準ダイ) | |
| CPH ±5 μm: 1000 (標準ダイ) | |
| ダイサイズ | 0.15～50 mm |
| 最大基材サイズ | 300 × 200 mm |
| ボンドフォース | オプション：10～1000gf、50～5000gf |
| 支持基板 | FR4、リードフレーム、ストリップ、キャリア、ボート、セラミック、ウェハ |
| 対応ダイタイプ | ウエハースリング、ワッフルパック、ジェルパック、フィーダー、ウエハースエキスパンダーリング、トレイ |
| 機器の寸法 | 2510 × 1450 × 1700 mm（ローダー／アンローダーを含む） |
| 機器の重量 | 2000 kg |
| 電源 | 220V 50/60Hz / 2.5kVA |
| 動作環境 | 23±3℃ / 40%～60%RH |
