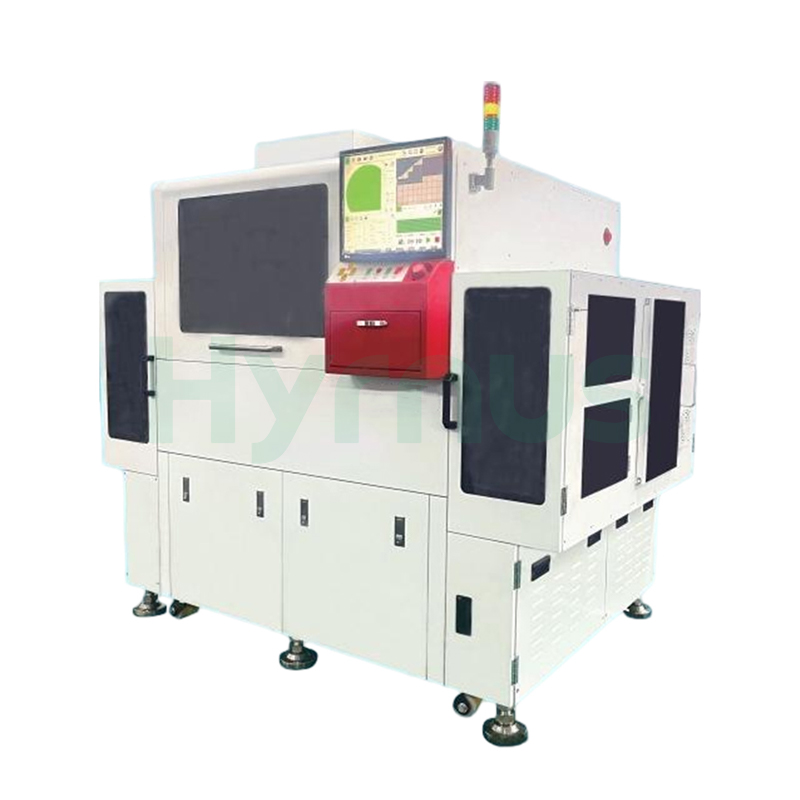

高度な半導体パッケージング向け高速・高精度超薄型ダイボンダー

HY-DP200 ダイボンディングマシン エポキシ接合では6K UPH、DAF接合では3.5K UPHのスループットを実現し、接合精度は±10 µm (X/Y)、±0.1° (θ)、エポキシ接合精度は±20 µm (X/Y)、±1.0° (θ)です。このシステムは、0.5 mmから20 mmまでのダイサイズに対応し、自動シータアライメントと自動拡張機能を備えた8インチおよび12インチウェハを取り扱い、長さ300 mmまでの基板をサポートします。5メガピクセルのビジョンカメラ（2048 × 2048ピクセル）と256レベルのグレースケールパターン認識を搭載し、20 × 20 mmの視野で±4ピクセルの位置精度と±0.01°の角度精度を実現します。ボンドヘッドは、ロードセル自動校正、前後ビジョン検査、Zレベル自動校正により、0.5Nから30N（オプション）までのボンディング力を提供します。AC 200～240V ±10%単相50/60Hzで動作し、消費電力は約2.2kWです。5kgf/cm²を超える圧縮空気と-750mmHg以下の真空が必要です。寸法は2200mm×1460mm×1800mm（FFUを含む）、重量は約2300kgで、クラス1000のクリーン環境でMTBAが120分、MTBFが168時間と高い信頼性を誇り、大量生産における精密ダイアタッチメントに最適なソリューションです。

主要技術仕様

HY-DP200シリーズの仕様
システム生産性	UPH
	DAF: 3.5K UPH、エポキシ: 6K UPH
アプリケーションパッケージ		IC、LSI、BGA、CSP、QFN、NANDフラッシュ、モバイルDRAM、eMMC、SiP、小型ダイ
システム機能	エポキシ接着精度	X/Y: ±20 µm、 θ: ±1.0°
	ボンド精度	X/Y: ±10 µm、 θ: ±0.1°
	MTBA	120分
	MTBF	168時間
	クリーンクラス	1000クラス
	コントロール	PCベース
	ボンド法	エポキシペーストとDAF
資材搬送能力	ダイサイズ	0.5～20mm
	基板	長さ：100～300mm、幅：50～100mm
	雑誌	長さ：110～320mm、幅：40～110mm、高さ：100～190mm
ウェハシステム	ウェハーハンドリング	8インチ、12インチ
	オートシータアライメント	360° 回転
	自動拡張	10 mm
ボンドヘッド	ボンドフォース	0.5～5N ±15%、5～30N ±5%（最大30Nまで：オプション）
	ボンドヘッド軸	XYZ-シータ軸（シングル）
計測・検査システム	特徴	ロードセルのフィードバックの強制自動校正、前/後ビジョン検査のZレベル自動校正
パターン認識システム	PRシステム	256階調
	カメラ	5メガビジョンカメラ (2048 × 2048)
	視野角	20 × 20 mm
	位置精度	±4ピクセル
	角度精度	±0.01°
電気的パラメータ	電圧	AC 200～240V ±10%
	頻度	単相50/60Hz
	圧縮空気	5 kgf/cm²以上²
	真空	-750 mmHg以下
	消費電力	約2.2kW
サイズ／重量（概算）	寸法（幅） × D × H)	2200 × 1460 × 1800 mm (FFU 115H装着時)
	正味重量	約2300kg
