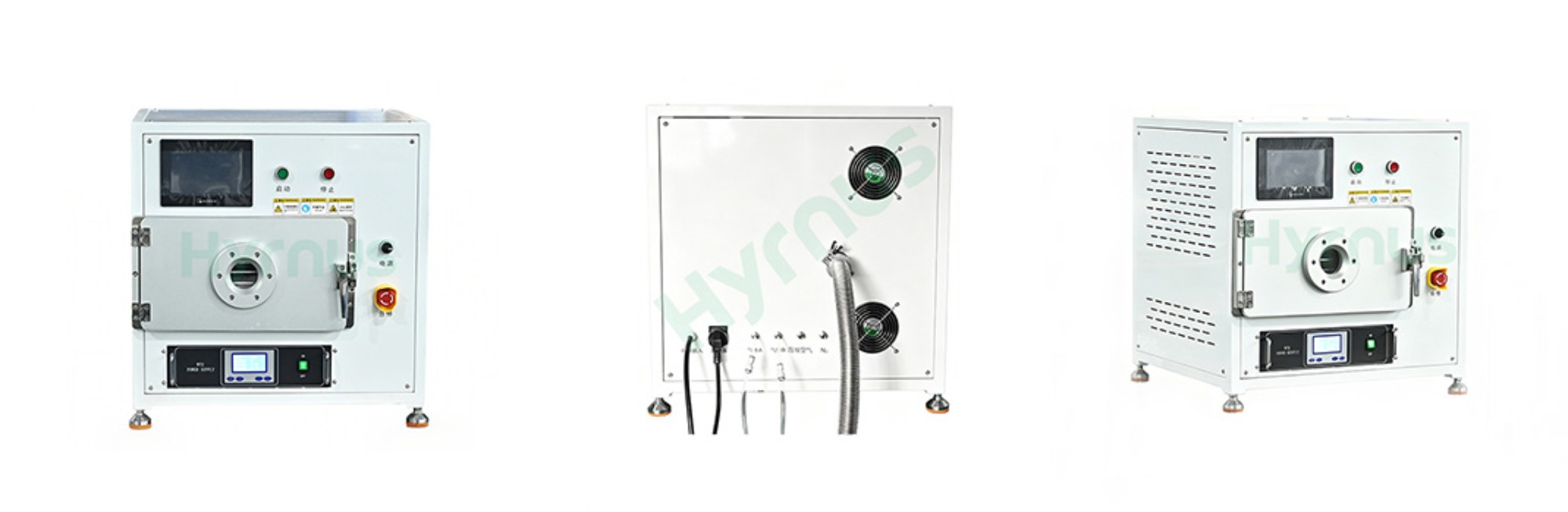

7インチPLCタッチスクリーン搭載のラボ用25L真空プラズマ洗浄機

製品紹介

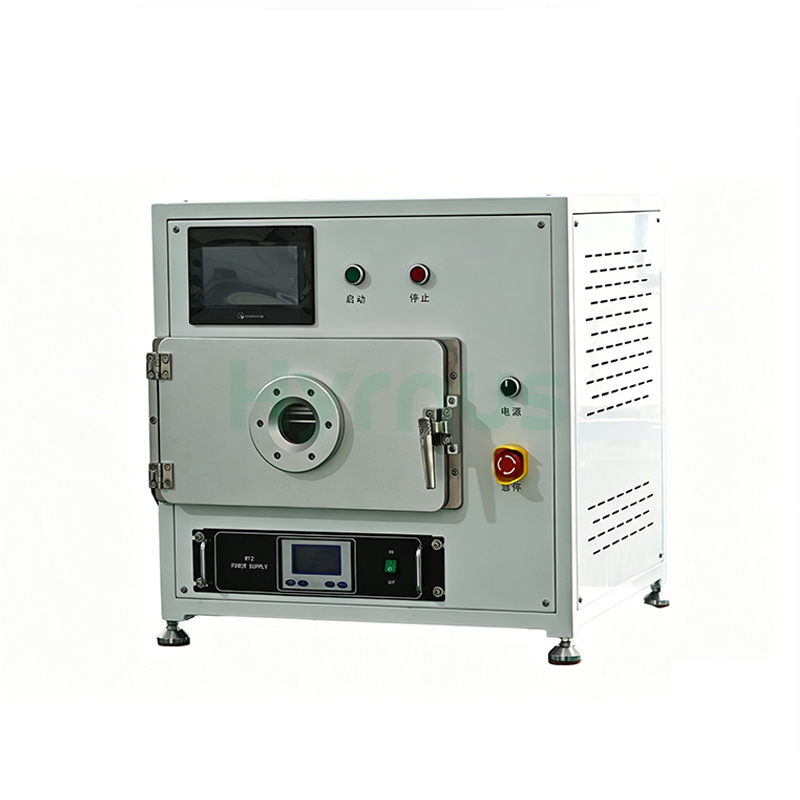

NE-PE25H 真空プラズマ洗浄機 大学の研究室、企業の研究開発センター、小ロット生産に最適な装置です。軍用グレードの溶接技術で構築された正方形のステンレス鋼製真空チャンバー、一体型二層電極、独立した2つのガス流路、前面開口構造と背面排気循環機構を備え、均一なガス供給と優れた耐腐食性を実現しています。使いやすいタッチスクリーンは、リアルタイムのパラメータ監視、完全なデータ追跡機能を備えた複数グループの保存可能なプロセスレシピをサポートし、多様なガス比率のテストに別途ガスミキサーを用意する必要がありません。

このプラズマシステムは、基板の密着性と親水性を大幅に向上させ、有機汚染物質の除去、表面の親水性／疎水性改質、精密マイクロエッチング、PDMSマイクロ流体チップの接合、フォトレジストのアッシングといったコアプロセスにおいて、安定した再現性のある処理を実現します。材料接合、コーティング、基板膜成膜、およびあらゆる種類の半導体新材料研究プロジェクトに幅広く採用されています。

製品用途

製品の特徴

1. 軍用グレードの溶接加工を施したステンレス鋼製真空チャンバーは、優れた密閉性能と優れた耐腐食性を備えています。

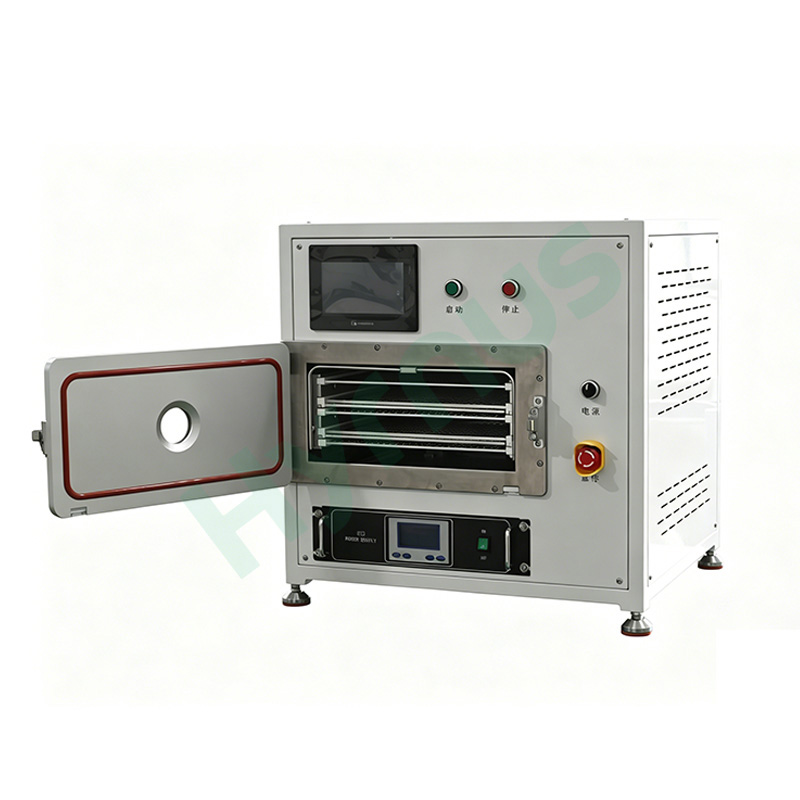

2. 2層の電極と多層処理トレイを内蔵し、スペース利用効率を大幅に向上させます。

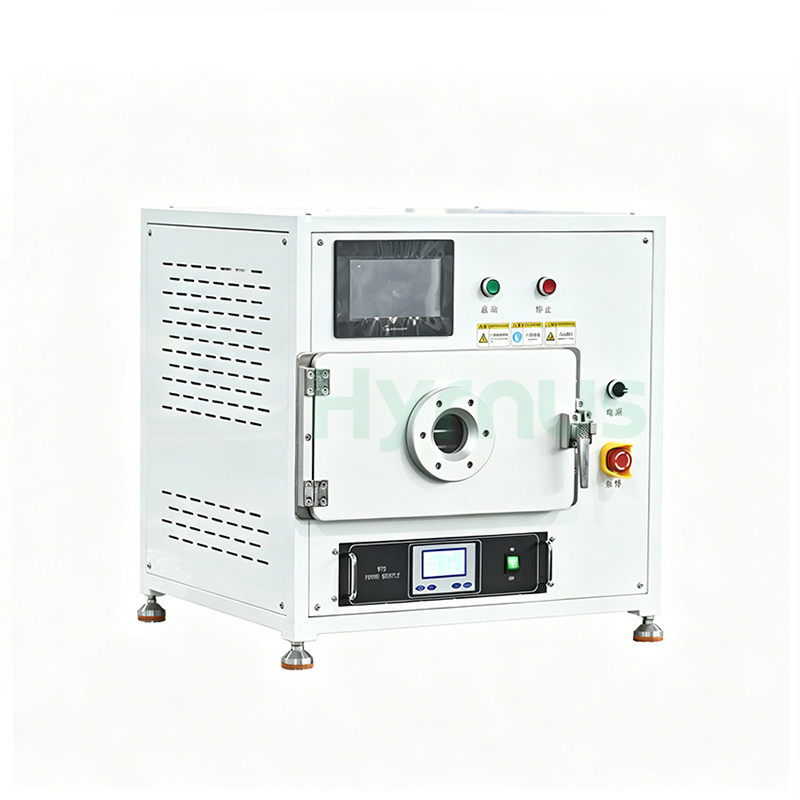

3. リアルタイムのプロセスパラメータを表示する、ユーザーフレンドリーなタッチスクリーンインターフェース。

4. 複数のプロセスレシピを保存し、ワンクリックで呼び出すことができ、操作データも完全に追跡可能です。

5. 独立した2つのガスチャンネルを装備。追加のガスミキサーは不要で、さまざまなガス比率の配合をテストするのに便利です。

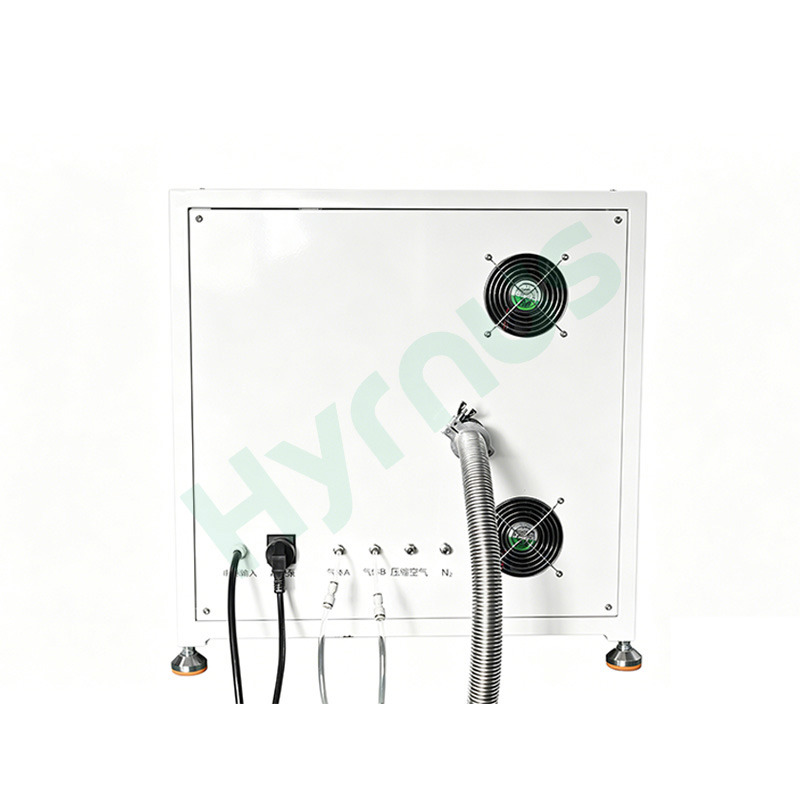

6. 前面開閉式ドアと背面排気設計により、内部にダイナミックなガス循環が生まれます。均一な吸気により、安定した洗浄効果が得られます。

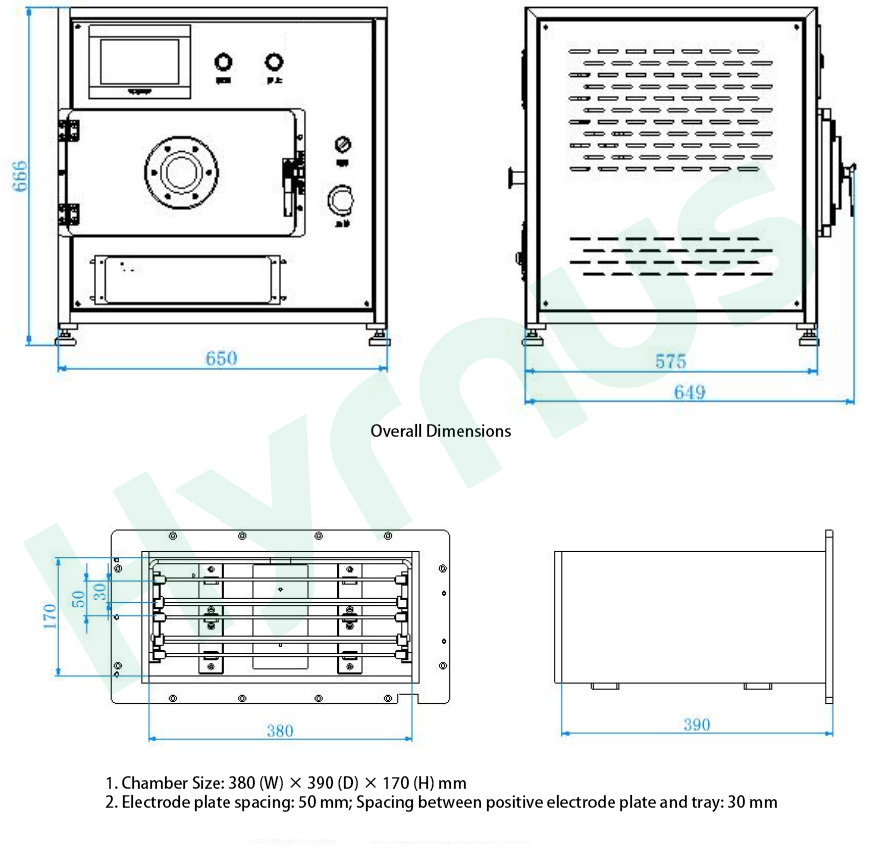

機械外形図および真空チャンバー図





技術仕様



いいえ。	カテゴリ	仕様項目	パラメータ
1	プラズマ発生器	力	0～1000W、無段階調整可能
		頻度	40kHz
2	真空反応チャンバー	チャンバー材質	輸入316ミラーステンレス鋼、軍用グレードのシーリング
		チャンバー容積	380(幅)×390(奥行)×170(高さ) mm; 25L
		有効処理スペース	333(幅)×320(奥行)mm
3	放電電極	電極	特殊な高導電性アルミニウム合金電極3個
		処理層	2層
		放電モード	CCP（容量結合プラズマ反応放電）
		正極と負極の間隔	50mm
		トレイクリアランス	30mm
4	ガス経路制御	質量流量コントローラー	300 SCCM
		ガス回路設計	両面均一吸気設計により、一貫した洗浄およびエッチング結果が得られます。
		ガス流路	2本のガス管、O2対応₂、Ar、N₂、H₂など
			（腐食性ガスが必要な場合は、事前にご連絡ください。）
5	真空測定	真空測定システム	測定範囲：5×10⁻²～1.0×10⁵ Pa
			測定精度：0.1 Pa
6	ポンプシステム	真空ポンプ	16 m³/h
		真空パイプライン	ステンレス鋼管＋空気圧バルブ
7	制御システム	コントロールモード	PLC
		タッチスクリーン	7インチタッチパネル
		ソフトウェアプログラム	自社開発特許取得済みプラズマ制御システム
8	サイト利用規約	電源	220V、50/60Hz、13A
		ガス管接続部品	Φ6 mm
		必要なガス純度	99.99%
		入口ガス圧力	0.3～0.6 MPa
		排気ポート	KF25フランジ
9	機械全体の仕様	全体寸法	650mm（長さ）×649mm（幅）×666mm（高さ）
		正味重量	80kg
		総消費電力	3kW



運用環境（お客様側で準備していただくもの）



いいえ。	アイテム	要件
1	電源供給と電力網の状態	入力電圧：220V、50/60Hz、許容グリッド変動率：±10%。保護アース線は国際規格に準拠すること。機器設置場所付近に強い電磁干渉がないこと。
2	設置時の周囲環境	周囲温度：0～40℃、相対湿度：15～60%。
3	ガス源の準備	酸素、アルゴン、窒素、水素などのガスボンベ（減圧弁を装備している必要があります）。入口ガス圧力 > 0.3 MPa、ガス継手直径：Φ6 mm。
4	排気ダクト	真空ポンプの排気口に接続してください（クリーンルーム用途では必須）。
