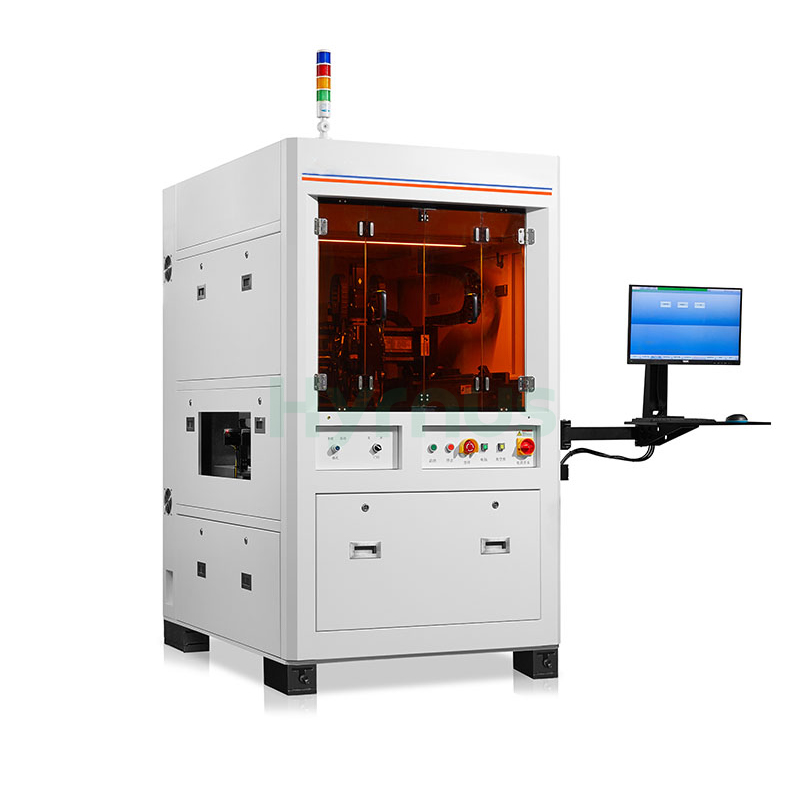

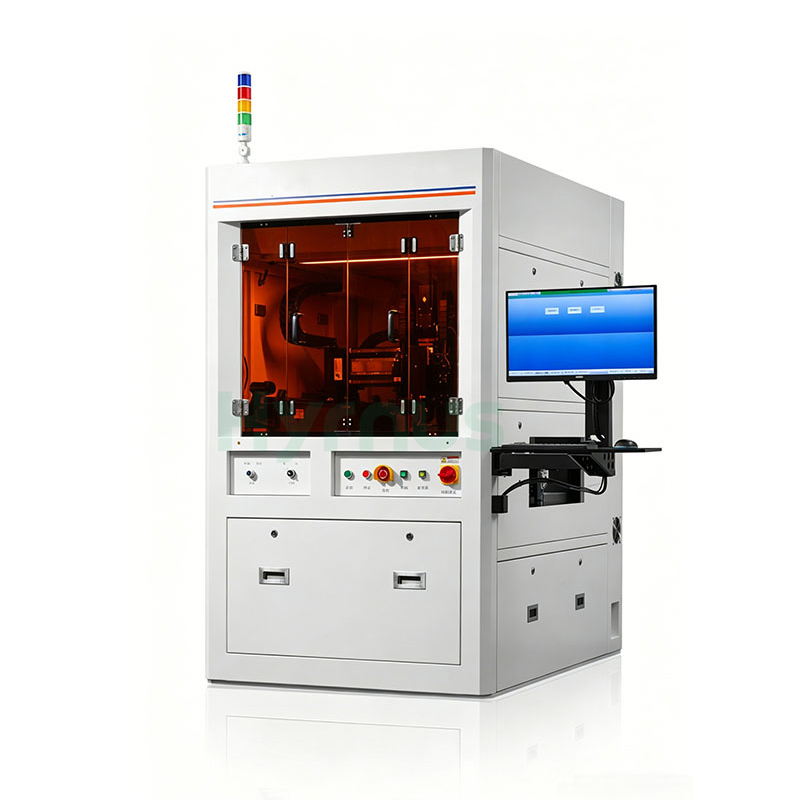

HY-UTB600は、パワー半導体、銅基板、端子配線ハーネス、バスバー向けに特別に開発された高精度自動超音波溶接装置です。パワーモジュール、銅リードフレーム、その他の電子部品の金属端子溶接工程に幅広く使用されています。完全自動インライン生産能力を備え、溶接精度、生産効率、低メンテナンスコストにおいて優れた性能を発揮します。
ブランド :
HYRNUS商品番号 :
HY-UTB600注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China半導体部品銅リードフレーム製造ライン用端子超音波溶接機
製品紹介
HY-UTB600 端末用超音波溶接機本システムは、新エネルギー電力半導体パッケージング分野に適した高精度全自動超音波溶接システムであり、銅基板、厚肉銅端子、ワイヤーハーネス、導電性バスバーなど、様々な溶接ニーズに対応します。パワーモジュール、銅リードフレーム、IGBT/MOSFETデバイス、多層銅箔アセンブリなどの量産工程に最適です。
完全なインライン自動化機能、クローズドループリアルタイムプロセス監視モジュール、360°回転可能な作業台を統合したこの装置は、溶接製品の優れた一貫性と迅速な生産タクトタイムを実現し、長期的な運用・保守コストを低減します。自動車用パワーエレクトロニクス、産業用制御半導体、エネルギー貯蔵部品の量産ラインで幅広く採用されています。
製品の特徴
1. 溶接圧力、エネルギー、時間のリアルタイム全工程監視により、安定した溶接品質を保証します。
2. 完全自動化ワークフロー：自動積載・荷降ろし、画像位置合わせ、溶接
3. ワークピース洗浄機能を内蔵
4. 0°から360°までの多角度溶接に対応
5. マスタースレーブ方式のソノトロード設計により、迅速な交換とスペアパーツコストの削減を実現。
技術仕様
| アイテム | パラメータ |
| モデル | HY-UTB600 |
| 溶接圧力 | 150～650N |
| 圧力精度 | ±5% (＜100N); ±3% (＞100N） |
| 単点溶接サイクル | ＜1.2秒 |
| 溶接強度（推力値） | ＞85kgf（HPD） |
| 溶接位置精度 | ±0.1mm |
| 材料変更時間 | 12秒以下 |
| 溶接モード | 複数のモード：深度、時間、エネルギー、深度＋時間 |
| 溶接プロセス | 直線溶接 |
| 超音波周波数 | 20kHz |
| 超音波パワー | 2400W |
| 振幅調整範囲 | 50%～100% |
| X/Y/Z軸の移動量と位置決め精度 | 40060080mm、±0.01mm |
| 作業台の回転範囲と精度 | 0～360°、±0.01° |
| 全体の寸法と重量 | 1100*1720*1980mm、1800kg |
