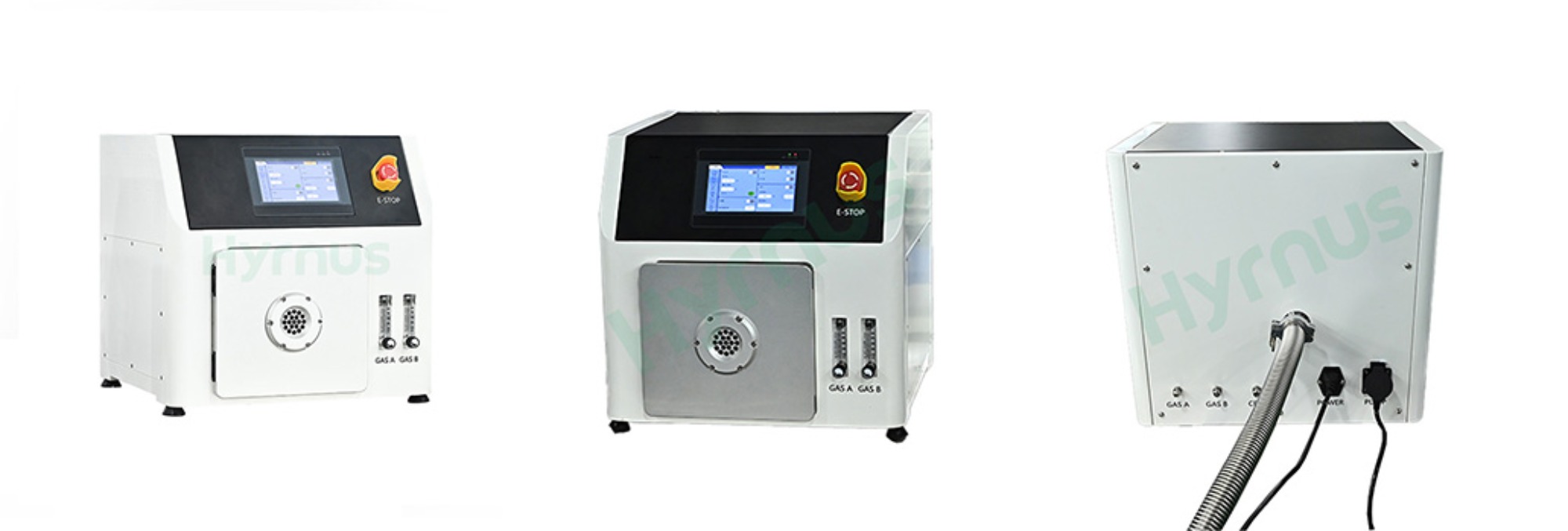

HY-ES10 これは実験的なプラズマ処理システムであり、研究機関、大学、企業の研究開発ラボ、少量生産ラインなどで広く採用されている。 本装置は、CCP（容量結合プラズマ）放電技術を採用しています。システム全体は、真空チャンバー、プラズマ発生器、真空ポンプ、ガス入口および排気口で構成されています。処理チャンバーは、角型ステンレス鋼で製造されています。
ブランド :
HYRNUS商品番号 :
HY-ES10注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China0～300W連続調整可能なコンパクト真空プラズマ洗浄機（研究室研究開発用）
製品紹介

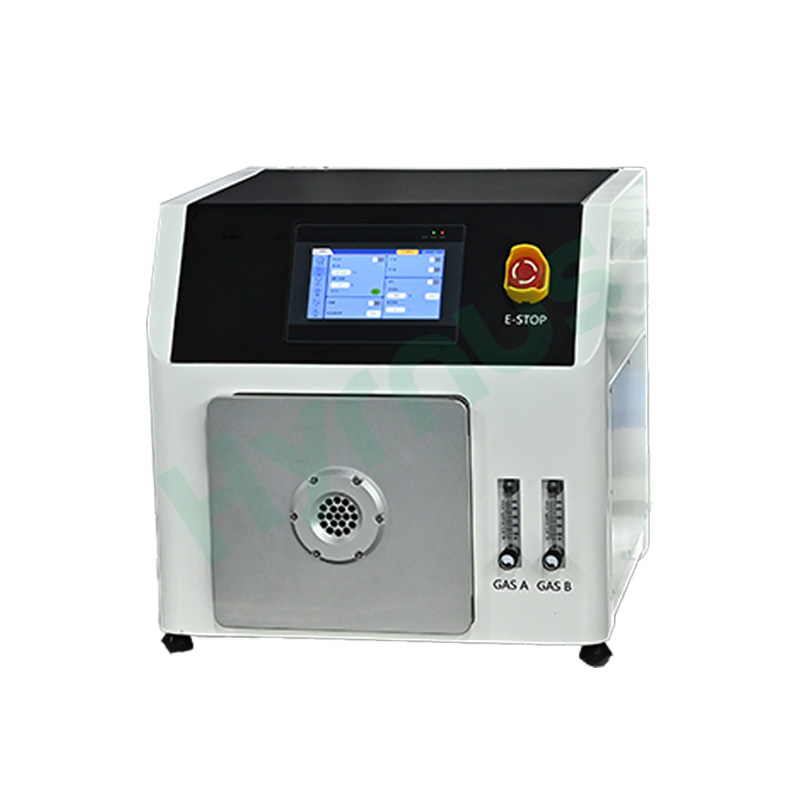

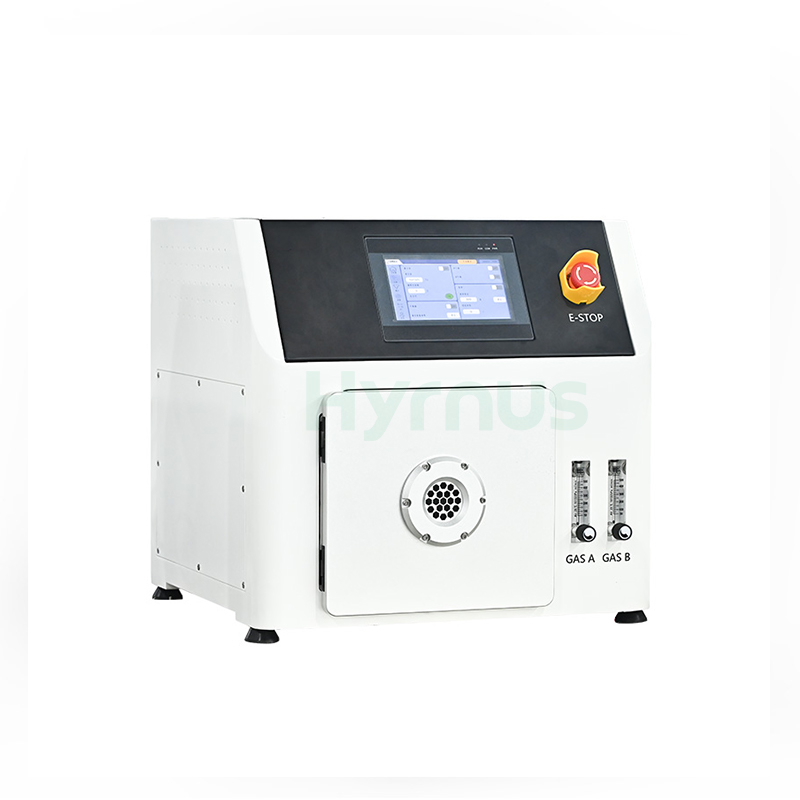

HY-ES10は 0～300W連続調整可能なコンパクト真空プラズマ洗浄機 大学、研究機関、企業の研究開発ラボ、および小規模試作用途向けに設計されています。成熟した信頼性の高いCCP（容量結合プラズマ）生成技術を採用し、真空反応チャンバー、プラズマ発生器、真空ポンプユニット、マルチチャンネル精密ガス回路、およびインテリジェントPLC制御システムからなるオールインワン統合設計となっています。
低温プラズマ技術を用いたこの装置は、表面洗浄、活性化、マイクロエッチング、ウェーハ接合、フォトレジストアッシングなど、様々なプロセスを実行します。材料表面の密着性を大幅に向上させ、親水性または疎水性を改質することで、材料接合、コーティング、基板膜成膜プロセスにおける汎用的な前処理装置として機能します。
製品用途
1. 洗浄：有機物、酸化物、金属塩、ナノスケールの微粒子汚染物質などの除去。
2. 活性化：親水性／疎水性修飾、表面エネルギーの改善、官能基グラフト、生体適合性の最適化など。
3. エッチング：表面パターニング、マイクロエッチング、表面形態および粗さの調整など。
4. 接合：PDMSチップなどのマイクロ流体デバイスの接合。
5. フォトレジスト剥離：フォトレジストの灰化、下部反射防止コーティング（BARC）の除去など。
製品の特徴
1. 軍用グレードの溶接プロセスを採用したステンレス鋼製真空チャンバー。優れた気密性と卓越した耐腐食性を備えています。

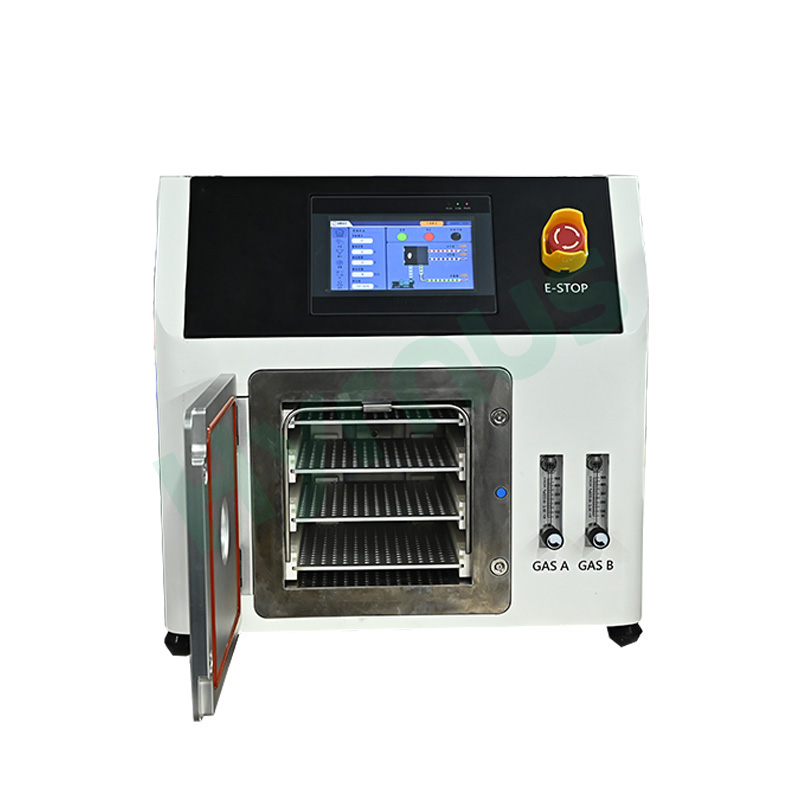

2. スペース利用率を最大化するために、2つの内蔵電極と多層処理トレイを装備しています。
3. 直感的なタッチスクリーンHMIにより、ユーザーフレンドリーな操作が可能で、リアルタイムのプロセスパラメータを表示します。
4. 複数のプロセスレシピを保存してワンクリックで呼び出すことができ、完全なデータ追跡を可能にします。
5. 2つの独立したガス流路が構成されており、異なるガス比率が洗浄結果にどのように影響するかを研究しやすくする。
6. 対流式ガス分配システムは、運転中に均一な空気吸入により動的なガス循環を形成し、優れた洗浄性能を実現します。

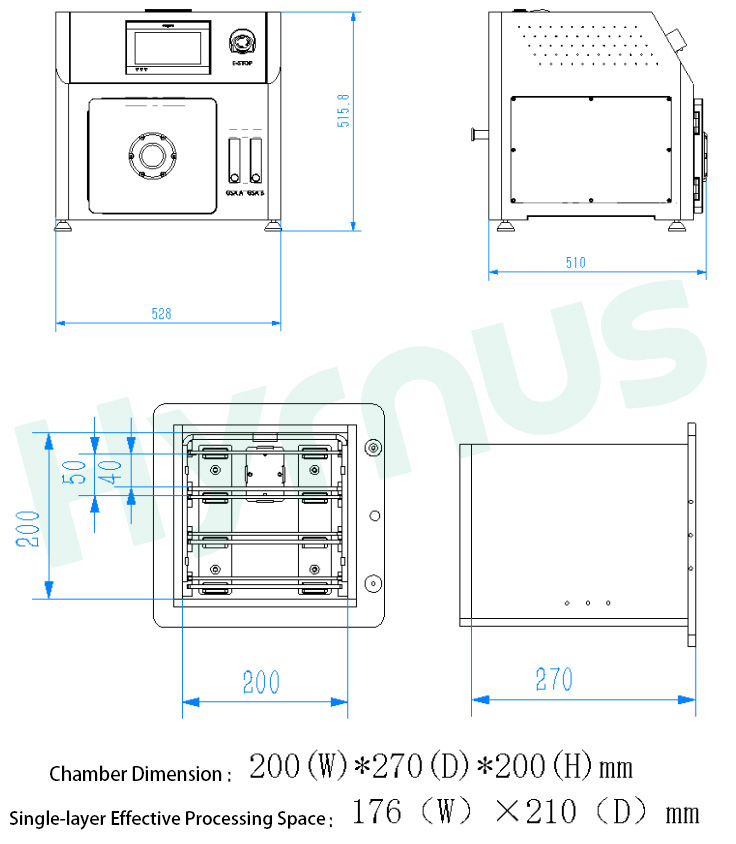

機械外形図および真空チャンバー図
技術仕様
| いいえ。 | カテゴリ | 商品名 | パラメータ |
| 1 | プラズマ発生器 | 力 | 0～300W、無段階調整可能 |
| 頻度 | 40kHz | ||
| 2 | 真空反応チャンバー | チャンバー材質 | 輸入316ステンレス鋼、軍用グレードのシール付き |
| チャンバー容積 | 10.8リットル | ||
| チャンバー寸法 | 200(幅)×270(奥行)×200(高さ)mm | ||
| 単層有効処理領域 | 176(幅)×210(奥行)mm | ||
| 電極数 | 金メッキされたアルミニウム合金製専用電極2個 | ||
| 処理層 | 3層 | ||
| 単層高さ間隔 | 高さ：35mm | ||
| 3 | ガス制御システム | ガス流量コントローラー | 500 SCCM |
| ガスチャンネル数量 | Oと互換性のある2つの独立したチャンネル₂、Ar、N₂、H₂など | ||
| （腐食性ガスが必要な場合は、事前にご連絡ください。） | |||
| 4 | 真空測定 | 真空測定システム | 測定範囲：5×10⁻²～1.0×10⁵ Pa |
| 測定精度：0.1 Pa | |||
| 5 | ポンプシステム | 真空ポンプ | ポンプ速度：16 m³/時 |
| 真空パイプライン | ステンレス鋼製配管＋空気圧バルブ | ||
| 6 | 制御システム | タッチスクリーン | 7インチ |
| コントロールモード | PLC | ||
| リアルタイム監視 | 電力、動作時間 | ||
| ソフトウェアプログラム | 自社開発特許取得済みプラズマ制御システム、自動/手動モード、IOモニタリング | ||
| アラーム機能 | 真空誤操作防止機能 | ||
| 圧力バランス機能 | 調整可能なプレバランス時間を備えたプロセスガス入口をサポート | ||
| 7 | ユーティリティ要件 | 電源 | 220V 50/60Hz 9A |
| ガス管接続部 | 直径：6mm | ||
| ガス純度 | 99.99% | ||
| ガス圧 | 0.4～0.6 MPa | ||
| 排気ポート | KF25 |
運用環境（お客様側で準備していただくもの）
| いいえ。 | カテゴリ | 要件 |
| 1 | 電源 | 入力グリッド：220V、50/60Hz、電圧変動±10%。アース線は国際規格に適合している必要があります。設置場所の周囲に強い電磁干渉がないこと。 |
| 2 | 設置条件 | 周囲温度：0～40℃、周囲相対湿度：15～60%。 |
| 3 | ガス供給 | O用のガスボンベ₂、Ar、N₂、H₂ 等（圧力調整器を装備する必要があります）；入口圧力 ＞0.3MPa、ガス管接続部のサイズ：Φ6mm。 |
| 4 | 排気管 | 真空ポンプの排気口に接続してください（クリーンルーム／無塵室に設置する場合は必須です）。 |
